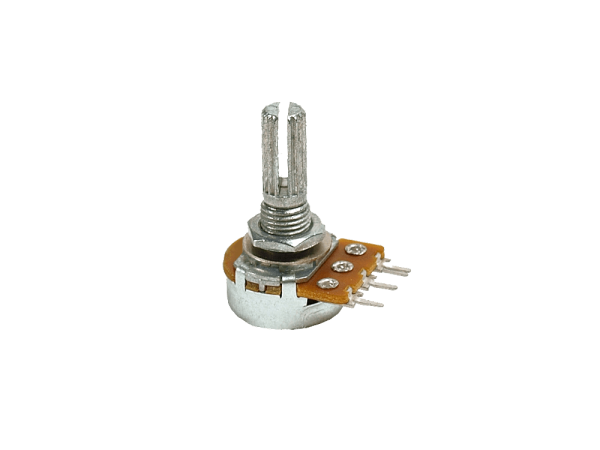

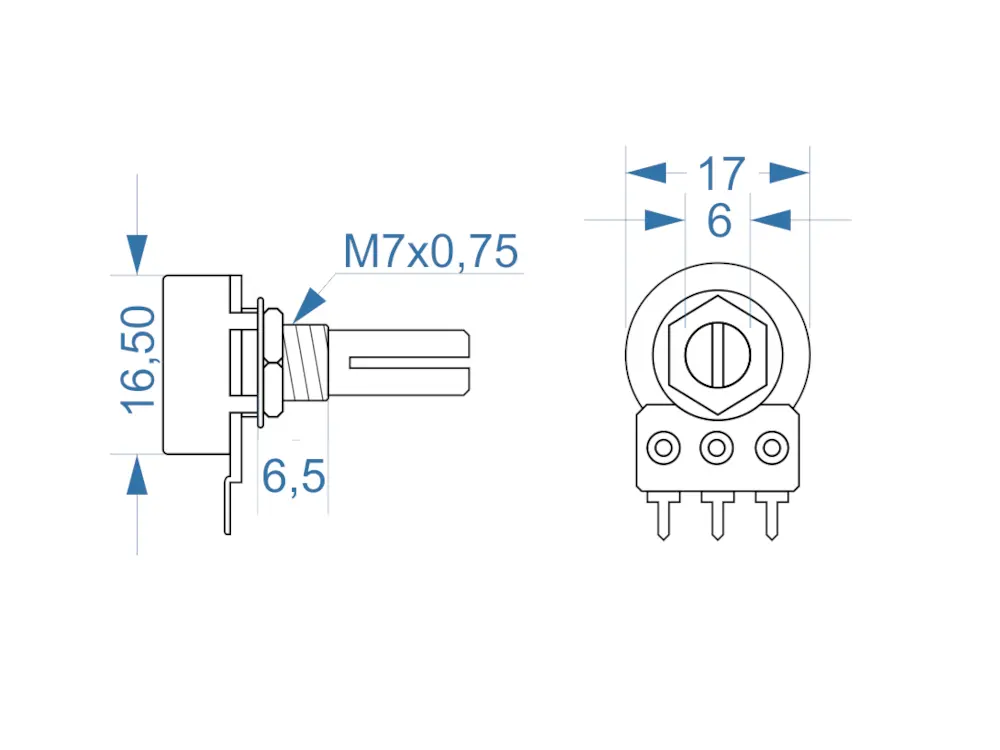

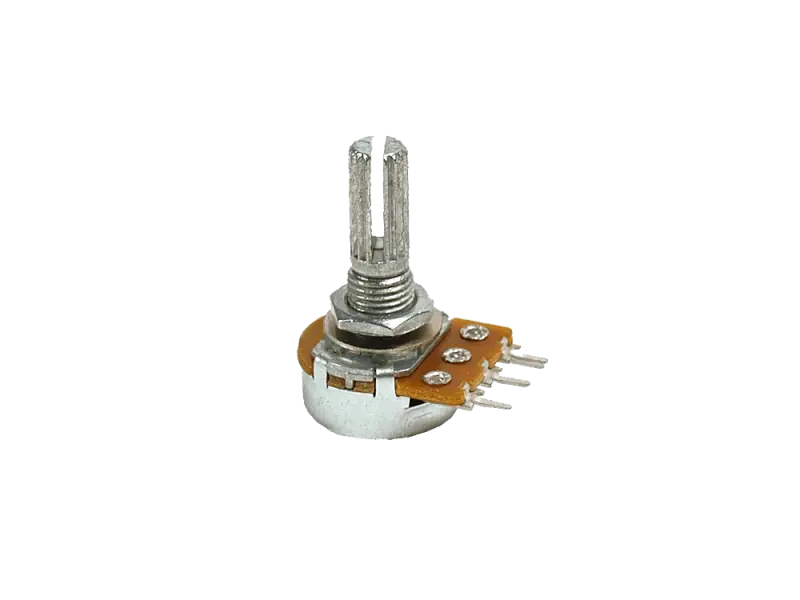

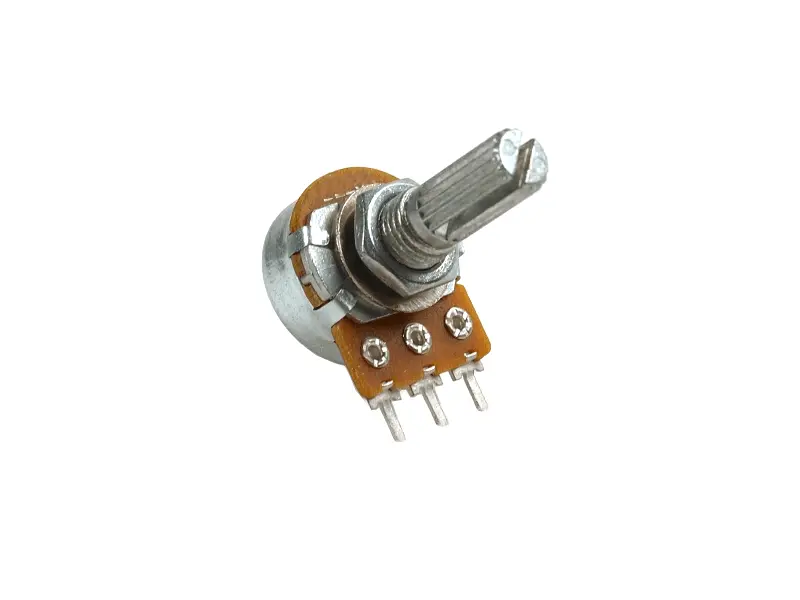

Potentiometer Alpha 16 PCB 1M lin

Aktive, serielle FX-Loop zum nachträglichen Einbau in vorhandene Röhrenverstärker.
Die FX-Loop arbeitet mit zwei LND150 für Send und Return und ist zudem mit zwei Potis zur optimalen Anpassung des Send und Return Pegels ausgelegt.
Die Loop wird an die vorhandene Hochspannung im Verstärker angeschlossen und hat jeweils einen Eingang für niedrige und hohe Signalpegel.

Eingangspegel:
InA: 30 - 60 Vss, max. 65 Vss
InB: 10 - 15 V ss, max. 18 Vss

Achtung: Hochspannung. Der FX-Loop arbeitet mit Spannungen, die lebensgefährlich sein können. Der Einbau soll daher nur von einem erfahrenen Techniker vorgenommen werden.
Anwendung auf eigene Gefahr.

Forums-Beitrag: FX-Loop im JCM800

Dateien

• Dokumentation

Abschirmbecher Noval

• Für Noval Sockel
• Farbe: silber
• Höhe: 55 mm
• Bestehend aus Unterteil und Becher

• Typ: Multisection Capacitor
• Kapazität: 100 + 100 µF
• Nennspannung: 500 V
• Toleranz: - 10% / +30 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 35 mm x 67 mm
• Anschluss: radial, Lötanschlüsse

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 15 µF
• Nennspannung: 500 V
• Toleranz: +/- 20%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 16 mm x 30 mm
• Anschluss: axial

• NF-Leitung LiYDY 1 x 0,5 mm², geschirmt
• Aussendurchmesser: ca. 3,2 mm
• Betriebsspannung max: 250 V
• Kapazität: ca. 260 pF / m
• Temperaturbereich: -10 bis +70 C°
• Leiterwiderstand: 40 Ohm / km @ 20 C°
• Prüfspannung: > 1 kHz
• IEC 60228/ VDE 0295
• Länge: 2 m
