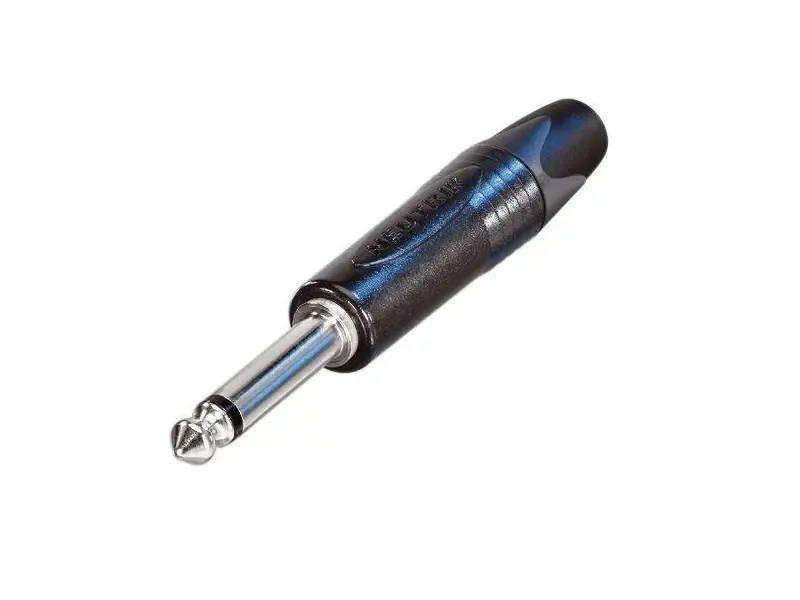

Neutrik NP2X-BAG - 6,3 mm (1/4") Klinkenstecker, mono

Das TRICONE® MKII ist ein flexibles Kabel für Gitarre bzw. Keyboard und für den Livemusiker, Studiokeyboarder und den Homerecorder gleichwohl interessant. Es ist aufgrund des ordentlichen Adernquerschnitts von 0,22 mm² und den feinen Einzellitzen von 0,10 mm vor Kabelbruch gefeit und überzeugt durch hohe Biegezyklen. Es ist sehr robust, leicht trommelbar und dazu noch erstaunlich preisgünstig.
Beim Verarbeiten sollte man beachten, dass der leitende Schirm (schwarzer PVC-Schlauch) auf der Isolation entfernt wird, damit dieser keinen Kontakt zum Innenleiter erhält.

TRICONE® ist ein geschütztes und eingetragenes Markenzeichen der Firma SOMMER CABLE GmbH.

• Sehr robust durch hohen Adernquerschnitt und feine Cu-Einzellitzen
• Gute elektrische Werte durch Isolation aus Skin PE
• 100 % geschirmt durch doppelte Schirmung (Cu-Wendel + leitendem Karbonschirm)
• Hohe Anzahl von Biegezyklen

• Zuverlässiges Kabel für Liveanwendungen (Gitarre und Keyboard)
• Günstiges Line- bzw. Patchkabel für den Homerecorder

• Aufbau LI2Y(LS)DY1x0,22mm²
• Mantel, Durchmesser PVC 5,9 mm
• AWG 24
• Innenleiter 1 x 0,22 mm²
• Cu-Litze per Ader 28 x 0,10 mm
• Leiterisolation Skin PE 1,8 mm
• Abschirmung Cu-Wendelschirm + Semiconductor
• Bedeckung, opt. 100 %
• Temperaturbereich min. -20 °C
• Temperaturbereich max. 70 °C
• Brandlast je m 0,26 kWh
• Farbe: schwarz
• Gewicht bei 1 m 42 g

• Kapazität Ader/Schirm bei 1 m < 85 pF
• Leiterwiderstand bei 1 km < 90 Ohm
• Isolationswiderstand bei 1 km > 1 GOhm

Dieses High End Gitarrenkabel ist eines der erfolgreichsten Produkte der vergangenen Jahre und genießt bei Gitarristen und Bassisten absoluten Kultstatus.
Das SPIRIT XXL ist aufgrund dem überragenden Preis-/ Leistungsverhältnis mehrmaliger Testsieger in der deutschen und internationalen Fachpresse geworden.
Das Kabel ist robust und trotzdem flexibel, und aufgrund des rauch­farbenen Mantels besitzt es einen hohen Wiedererkennungswert.
Die Schirmung ist vorbildlich: Das Geflecht besitzt eine Bedeckung von 95 % und der üppig aufgetragene Karbonschirm sorgt für eine optische Schirmbedeckung von 100 %,
für noch mehr Sicherheit. Die aufwendig geschäumte PE Isolation ist durch eine Spezial Lackierung extrem langlebig und diese sorgt dafür, dass die hervorragenden Übertragungseigenschaften auch über Jahre hinweg erhalten bleiben.
Der Adernquerschnitt von 0,75 mm² garantiert, dass sich der für Gitarrenkabel typische Verlust über größere Lauflängen in Grenzen hält. Kaum ein Gitarrenkabel mit 10 m Länge klingt so gut wie das SPIRIT XXL.
Die Kunden bezeichnen den Sound des SPIRIT XXL als kristallklar, sauber, sehr neutral und es reproduziert hervorragend die Impulsivität von Bass Attacks.
Achtung: Der schwarze Karbonschirm, welcher sich unter dem Schirmgeflecht und auf der Isolation befindet, besitzt einen hohen Leitwert. Dieser sollte - um Kurzschlüsse zu vermeiden - beim Löten unbedingt entfernt werden!

DIE VORTEILE:

• Enorm druckvolles und klares Klangbild bei Bass, Gitarre und Keyboard
• 2-fach geschirmt durch Kombination von Cu-Geflecht und leitendem Carbonschirm
• Verlustarme Übertragung durch niedrige Kapazität und großen Adernquerschnitt
• Sehr flexibel und leicht wickelbar durch die Verwendung feiner Einzellitzen
• Extrem langlebig und robust durch eine spezielle und sehr hochwertige Mantel PVC-Mischung

DIE ANWENDUNG:

• Hochwertiges Gitarren- und Basskabel für Studio und Bühne
• Unsymmetrisches Kabel für Keyboards, Sampler, Mischpulte etc.
• Verbindung für Stereovideorecorder, DAT-Recorder

• Aufbau LI2Y(LS)CY 1x0,75mm²
• Mantel, Durchmesser PVC 6,8 mm
• AWG 18
• Innenleiter 1 x 0,75 mm²
• Cu-Litze per Ader 42 x 0,15 mm
• Leiterisolation Foam/skin-PE 3,1 mm
• Abschirmung Cu-Wendel verzinnt + Semiconductor
• Bedeckung, opt. 100 %
• Temperaturbereich min. -30 °C
• Temperaturbereich max. 70 °C
• Brandlast je m 0,26 kWh
• Gewicht bei 1 m 52 g
• Farbe schwarz transparent

• Kapazität Ader/Schirm bei 1 m 86 pF
• Leiterwiderstand bei 1 km 25 Ohm
• Isolationswiderstand bei 1 km > 50 MOhm

Tube-Town EZ-Board #080

• Bohrungen: 6 x 30
• Größe: 60 x 300 mm
• Durchmesser Bohrung: 2,8 mm
• Material 2 mm
• Kein weiteres Bohren notwendig

Das EZ-Board kann entweder direkt als Eyelettboard verwendet werden wobei eine Installation von Eyeletts nicht notwendig ist oder zusammen mit Turrets Typ 1509-4 oder TT Typ 32 als Turret-Board.

Dateien:

• Anwendungshinweis Turret-PCB

• Größe: 119 mm x 93 mm x 41 mm
• Farbe: Natural

Dateien:

• Datenblatt

Bourns Gitarren Potentiometer

• 500 kOhm Audio
• Nennleistung: 250 mW (1/4 W)
• Nennspannung: 250 V
• Abweichungstoleranz: 20 %
• Klemmenart: Lötanschluss
• Elementtyp: Carbon
• Wellendurchmesser: 6,3 mm
• Wellentyp: geriffelt

Dieses High End Gitarrenkabel ist eines der erfolgreichsten Produkte der vergangenen Jahre und genießt bei Gitarristen und Bassisten absoluten Kultstatus.
Das SPIRIT XXL ist aufgrund dem überragenden Preis-/ Leistungsverhältnis mehrmaliger Testsieger in der deutschen und internationalen Fachpresse geworden.
Das Kabel ist robust und trotzdem flexibel, und aufgrund des rauch­farbenen Mantels besitzt es einen hohen Wiedererkennungswert.
Die Schirmung ist vorbildlich: Das Geflecht besitzt eine Bedeckung von 95 % und der üppig aufgetragene Karbonschirm sorgt für eine optische Schirmbedeckung von 100 %,
für noch mehr Sicherheit. Die aufwendig geschäumte PE Isolation ist durch eine Spezial Lackierung extrem langlebig und diese sorgt dafür, dass die hervorragenden Übertragungseigenschaften auch über Jahre hinweg erhalten bleiben.
Der Adernquerschnitt von 0,75 mm² garantiert, dass sich der für Gitarrenkabel typische Verlust über größere Lauflängen in Grenzen hält. Kaum ein Gitarrenkabel mit 10 m Länge klingt so gut wie das SPIRIT XXL.
Die Kunden bezeichnen den Sound des SPIRIT XXL als kristallklar, sauber, sehr neutral und es reproduziert hervorragend die Impulsivität von Bass Attacks.
Achtung: Der schwarze Karbonschirm, welcher sich unter dem Schirmgeflecht und auf der Isolation befindet, besitzt einen hohen Leitwert. Dieser sollte - um Kurzschlüsse zu vermeiden - beim Löten unbedingt entfernt werden!

DIE VORTEILE:

• Enorm druckvolles und klares Klangbild bei Bass, Gitarre und Keyboard
• 2-fach geschirmt durch Kombination von Cu-Geflecht und leitendem Carbonschirm
• Verlustarme Übertragung durch niedrige Kapazität und großen Adernquerschnitt
• Sehr flexibel und leicht wickelbar durch die Verwendung feiner Einzellitzen
• Extrem langlebig und robust durch eine spezielle und sehr hochwertige Mantel PVC-Mischung

DIE ANWENDUNG:

• Hochwertiges Gitarren- und Basskabel für Studio und Bühne
• Unsymmetrisches Kabel für Keyboards, Sampler, Mischpulte etc.
• Verbindung für Stereovideorecorder, DAT-Recorder

• Aufbau LI2Y(LS)CY 1x0,75mm²
• Mantel, Durchmesser PVC 6,8 mm
• AWG 18
• Innenleiter 1 x 0,75 mm²
• Cu-Litze per Ader 42 x 0,15 mm
• Leiterisolation Foam/skin-PE 3,1 mm
• Abschirmung Cu-Wendel verzinnt + Semiconductor
• Bedeckung, opt. 100 %
• Temperaturbereich min. -30 °C
• Temperaturbereich max. 70 °C
• Brandlast je m 0,26 kWh
• Gewicht bei 1 m 52 g
• Farbe schwarz transparent

• Kapazität Ader/Schirm bei 1 m 86 pF
• Leiterwiderstand bei 1 km 25 Ohm
• Isolationswiderstand bei 1 km > 50 MOhm

Bauteilesatz für Doppel-Relais Umschalter

Der Bausatz beinhaltet alle Bauteile inkl. zwei Finder 6 V Relais.
NICHT enthalten sind die optionalen Schalter für die Front.
Die Schaltung kann mit der 6,3V Heizungsspannung versorgt werden.

Dateien

• Datenblatt

Carbon Film Widerstände
Geringes Grundrauschen, hohe Leistung, kleine Bauform
Nennbelastbarkeit: 1 Watt
Spannung: 500 V normal / 1000 V Überlast
Axiale Anschlüsse
-55° C - 155° C
12 * 5 mm
RoHS

• Carbon Film Widerstände
• Geringes Grundrauschen, hohe Leistung, kleine Bauform
• Nennbelastbarkeit: 1 Watt
• Spannung: 500 V normal / 1000 V Überlast
• Axiale Anschlüsse
• -55° C - 155° C
• 12 * 5 mm
• RoHS
