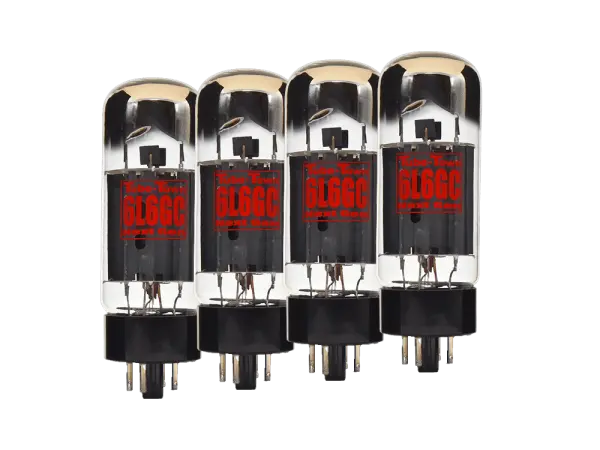

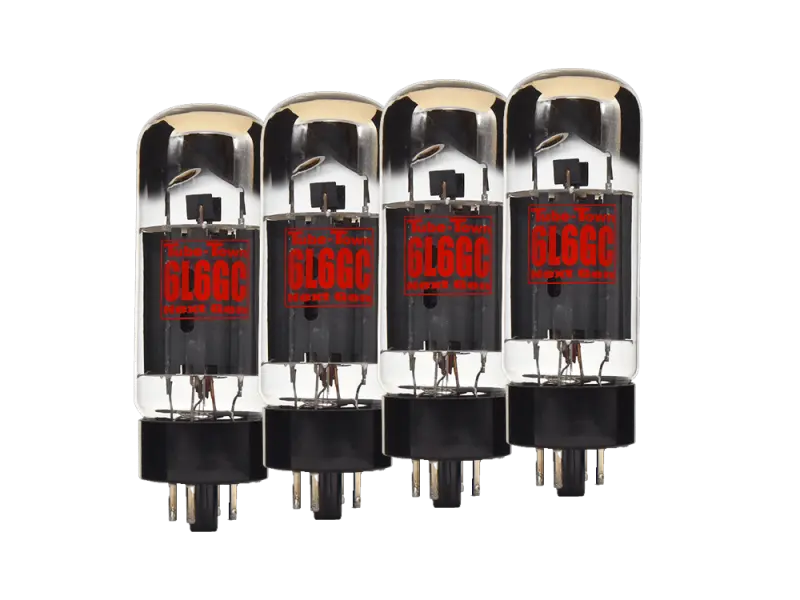

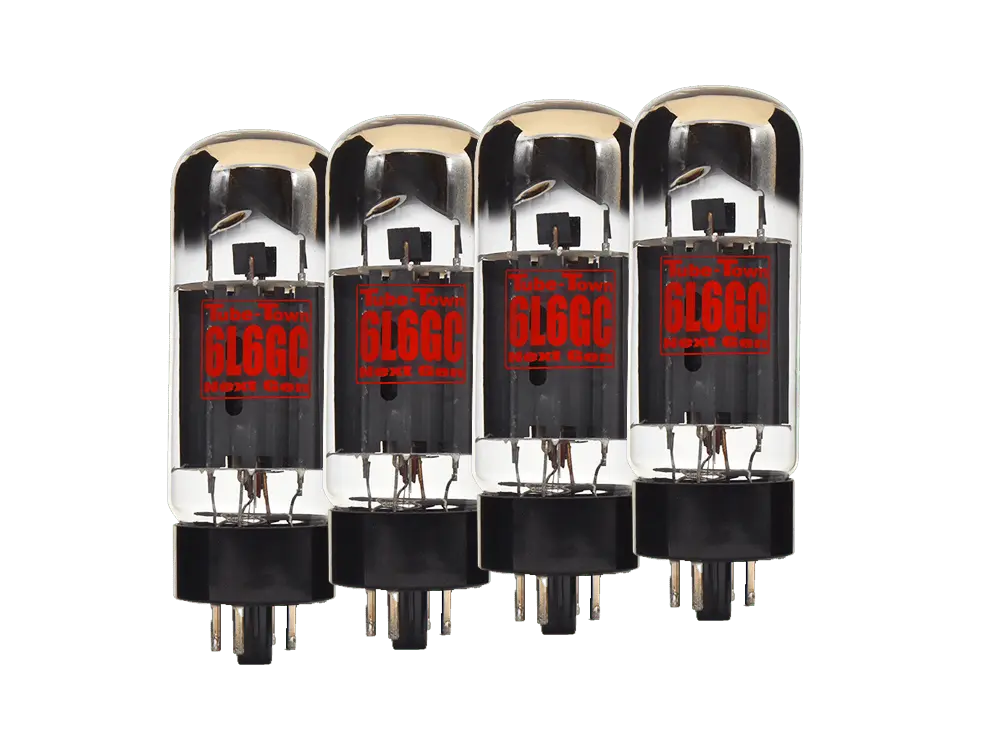

TT 6L6 GC - Next Gen - QUARTETT

für Fender Pilot-Lampe

• BA9s
• #47
• 6,3 V

Medium-Mu twin triode driver tube. 3.5 watts dissipation per plate.

Der berühmte Dumbleator als Bausatz zur Verwendung als Stand-Alone Gerät oder zum Einbau in einen vorhandenen Verstärker.

Beim Aufbau als Stand-Alone Gerät kann die Spannungsversorgung mittels der TT-VPump erfolgen, in einem Verstärker muss die Versorgung über die dort vorhandene Spannungsversorgung erfolgen.

Der Dumbleator bietet zahlreiche Konfigurationsmöglichkeiten die in den anhängenden Schaltplänen aufgezeigt sind.

Die Eingangspegel sind wie folgt ausgelegt:
InA: 10-15 Vss
InB: guitar level - 5 Vss

Der Bausatz beinhaltet alle Bauteile die zum Aufbau der "Standard-Version" benötigt werden inkl. Röhren und Potentiometer sowie Anschlusslitzen.
Nicht enthalten sind Bauteile die für die jeweiligen Erweiterungen benötigt werden, sowie eine Spannungsversorgung oder ein Gehäuse.

Achtung: Hochspannung. Der Dumbleator arbeitet mit Spannungen, die lebensgefährlich sein können. Der Ein- oder Aufbau sollte daher nur von einem erfahrenen Techniker vorgenommen werden.
Anwendung auf eigene Gefahr.

Dateien

• Schaltpläne

Sehr lineare arbeitende 12AX7 / ECC83 mit langen Anodenblechen und Spiralheizung, wodurch die Röhre unempfindlicher gegenüber Einstreuungen bei  Wechselspannungsheizung wird.
Wir empfehlen diese Röhre sowohl für Audio- und Highend-Verstärker als auch für "moderne" Fender-Amps mit mehr Overdrive, aber auch als Eingangsröhre in alten Marshall JCM800.

Hinweis: Röhren mit langen Anodenblechen werden klanglich oft als "wärmer" oder "voller" beschrieben, während Röhren mit kurzen Anodenblechen eher einen "strafferen Klang" bieten. Ein Nachteil von Röhren mit langen Anodenflächen ist allerdings ihre größere Anfälligkeit für Vibrationen und mechanische Schwingungen, weshalb sie in kritischen Positionen eher vermieden werden sollten.

Dateien

• Datenblatt

4 Röhren, gematcht als Quartett

JJ EL84 / 6BQ5 Red Label

Dateien

• Datenblatt

Die 12AX7WC hat etwas mehr Gain als die Sovtek 12AX7WB und noch etwas mehr als die 12AX7WA bei weiterhn sehr geringem Grundrauschen im Vergleich zu anderen 12AX7 und hoher Zuverlässigkeit.

• Typ: Elektrolyt Becher Kondensator
• Kapazität: 10 µF
• Nennspannung: 63 V
• Toleranz: - 20 % / +20 %
• Betriebstemperatur: - 40°C / + 105 °C
• Abmessung: Ø 5 mm x 11 mm
• Anschluss: radial
• RM: 2

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.

Diese Röhre bietet sich an um das Übersteuerungsverhalten des Verstärkers zu zügeln und ab zu runden. Die 5751 hat eine geringere Leerlaufverstärkung als die 12AX7/ECC83 von nur 70 und kann in der Regel als direkter Ersatztyp für 12AX7 / ECC83 Röhren verwendet werden.

Dateien

• Datenblatt

4 Röhren, gematcht als Quartett
Standard EL34 von JJ. Leichter und luftiger Sound.

Maximalwerte:

• Ua0: 2000 V
• Ua: 800 V
• Wa(max): 25 W
• Ug20: 800 V
• Ug2: 450 V
• Wg2(max): 8 W
• Ik: 150 mA
• Uk/f: 100 V
• Rk/f: 20 kΩ

Dateien

• Datenblatt

Hohe Verstärkung, weicher und bluesiger Klang mit sehr gutem Ansprechverhalten und hoher Dynamik machen die JJ12AX7 zu einer ausgezeichneten Wahl für Gitarren- und Bassverstärker.

Dateien

• Datenblatt

Electro-Harmonix hat eine rausch- und mikrofoniearme Version der 12AX7 herausgebracht, die alle Spezifikationen einer echten 7025 erfüllt. Die ursprüngliche 7025-Röhre war eine 12AX7, welche auf geringstes Rauschen und Mikrophonie selektiert wurde, um in den kritischen ersten Stufen von Vorverstärkern eingesetzt zu werden, wo Rauschen und Mikrophonie ein Problem darstellen kann. Um sicherzustellen, dass die 7025-Spezifikation konsequent eingehalten wird, hat Electro-Harmonix die Struktur der 12AX7 neu gestaltet und Konstruktionstechniken implementiert, um das absolut niedrigste Rauschen und die geringste Mikrophonie zu gewährleisten. Bei allen getesteten Proben konnten Rauschen und Mikrophonie nicht festgestellt werden.

Der Electro-Harmonix 7025EH hat einen Mitteltonbereich, der dem Klang Klarheit und Definition verleiht, und eine glatte Oberseite für Wärme und Ausgewogenheit. Mit diesen Eigenschaften, zusammen mit dem außergewöhnlich niedrigen Rauschen und der geringen Mikrophonie, wird der Electro-Harmonix 7025EH gleichermaßen gut in Vintage- und modernen High-Gain-Gitarrenverstärkern sowie in empfindlichen Phono-Vorverstärkern funktionieren.
