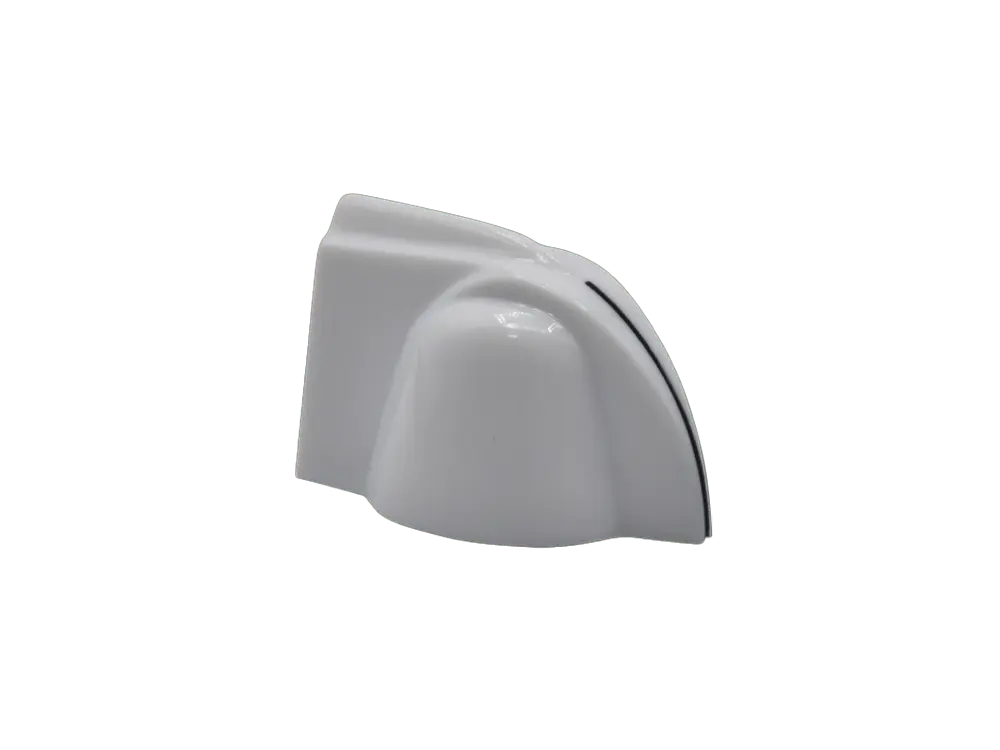

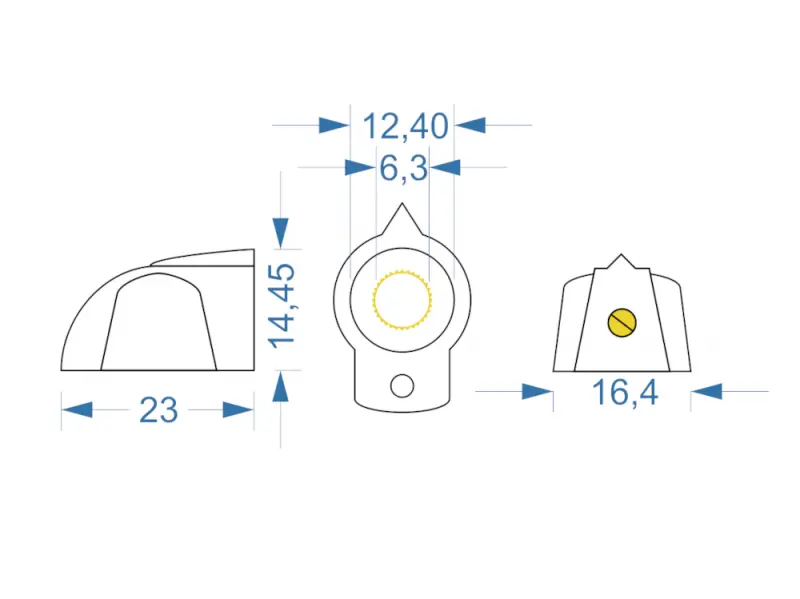

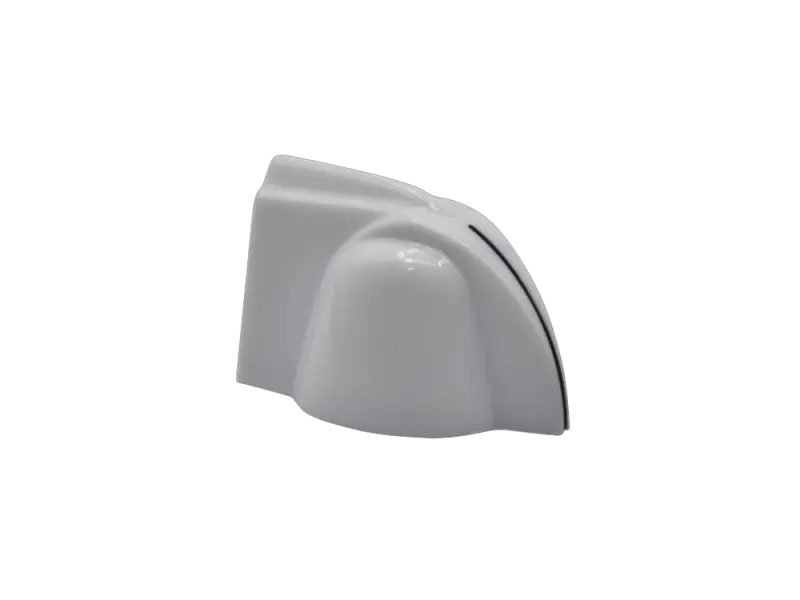

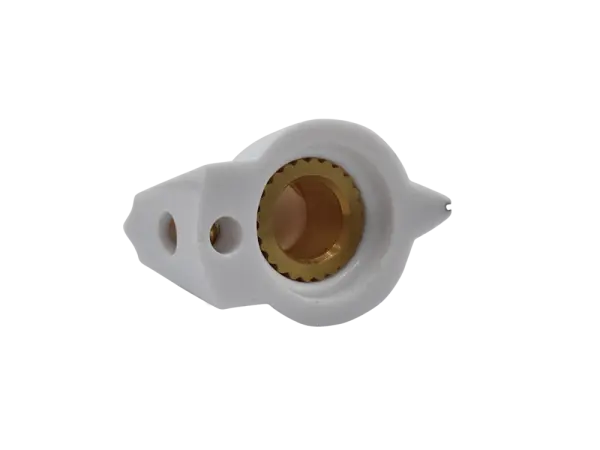

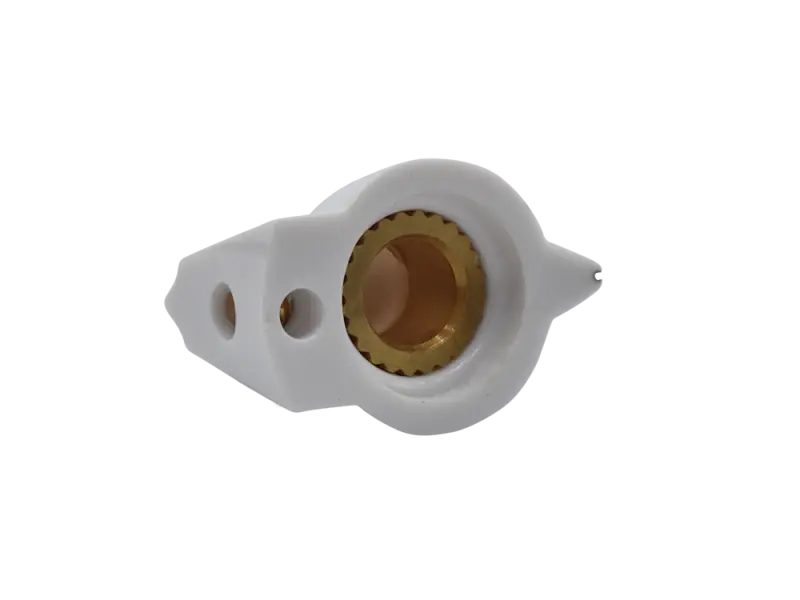

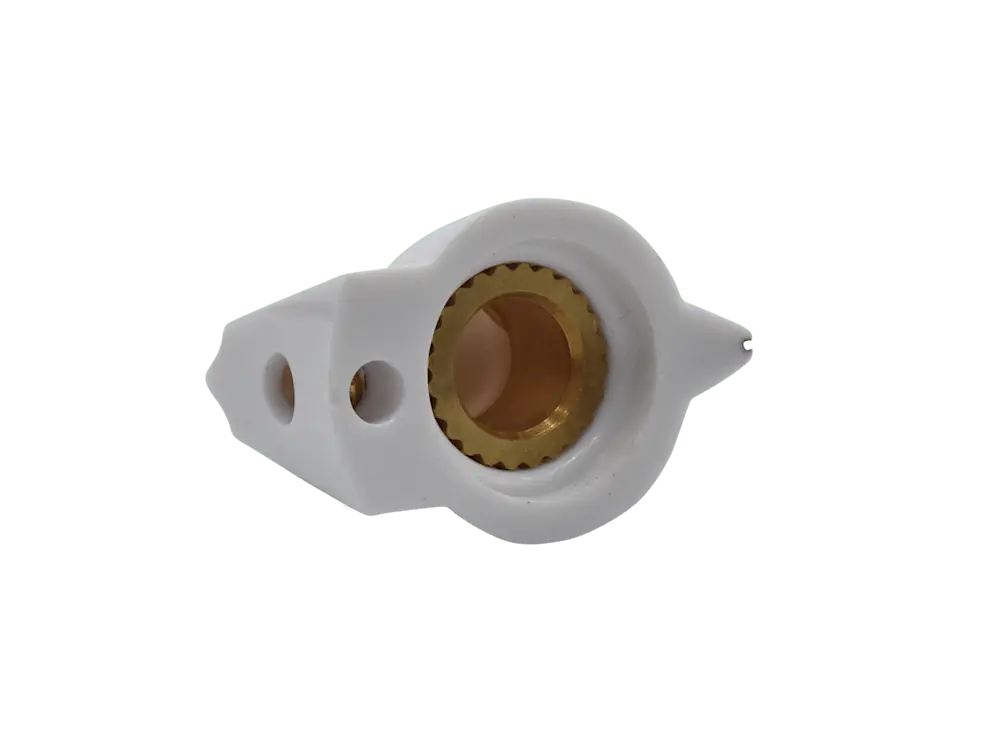

Knopf Chickenhead Mini weiß

Basis Bauteilsatz SugarBox 60 - Röhrenpreamp für Bass

Dieser Bausatz beinhaltet alle Bauteile die zum Bau der SugarBox 60 benötigt werden wie Widerstände, Kondensatoren, Röhren, Schalter, Leitungen, Platine etc.

NICHT ENTHALTEN SIND:

• externes Steckernetzteil
• Sockel (diese sind beim Chassis tt-ch038 enthalten)
• Chassis
• Faceplate und Knöpfe

Bitte die "Empfohlenen Produkte" Übersicht beachten.
Dieser Bauteile-Satz enthält KEINEN technischen Support, Ferndiagnose und Fehlersuche.
Die Details zum Projekt können der ->Projekt-Seite entnommen werden.

JJ 6L6 - #17 - HOT GRADE

• Hot Grade, arbeitet problemlos mit den meisten 6L6 Verstärkern
• Empfohlen für Peavey 5150 und ähnliche
• Preis pro Röhre

FAQ: Wenn ich zwei oder mehr von diesen Röhren bestelle, sind diese dann alle "gleich" ?
Ja, die Röhren sind alle "gematcht" und für die o.a Verstärker selektiert.
FAQ: Kann ich die Röhren selbst austauschen oder muss etwas eingemessen werden ?
Einstellarbeiten sind an den aufgeführten Verstärker nicht möglich (sofern keine Bias-Einstellung nachgerüstet wurde). Der Austausch kann daher ohne Einstell bzw. Einmessarbeiten erfolgen.

Dateien:

• Datenblatt

2 Röhren, gematcht als Paar

Standard EL34 von JJ. Leichter und luftiger Sound.

Maximalwerte:

• Ua0: 2000 V
• Ua: 800 V
• Wa(max): 25 W
• Ug20: 800 V
• Ug2: 450 V
• Wg2(max): 8 W
• Ik: 150 mA
• Uk/f: 100 V
• Rk/f: 20 kΩ

Dateien

• Datenblatt

Breite ca. 135 cm
Preis pro laufendem Meter
Die Farbdarstellung ist abhängig vom Computermonitor und kann variieren
Auslieferung als ein zusammenhängendes Stück bei einer Bestellung von mehr als 1 m

Material:

• 80% PVC Film
• 20% Polyester-Baumwoll Gewebe
• REACH konform

Bitte beachten !
Bei einer Bestellung von mehr als 1 m Tolex und der Auswahl von Deutsche Post / DHL Paket oder Express als Versandart wird das Tolex auf eine Breite von ca. 115 cm zugeschnitten. Grund dafür ist die bei diesen Versanddiensten maximal zulässige Paketlänge von 120 cm.
Für den Erhalt der vollen Rollenbreite ist die Versandart GLS oder ExprexxXL auszuwählen.

Metallfilm Widerstände
Sehr gute Widerstände für Verstärker und Effektgeräte, geringes Grundrauschen, hohe Leistung, kleine Bauform

Spezifikation:

• Nennbelastbarkeit: 0,5 Watt
• Spannung: 350 V normal / 700 V Überlast
• Axiale Anschlüsse
• -55° C - 155° C
• 9,4 * 3,2 mm
• 1,0 %
• RoHS

Metallfilm Widerstände
Sehr gute Widerstände für Verstärker und Effektgeräte, geringes Grundrauschen, hohe Leistung, kleine Bauform

Spezifikation:

• Nennbelastbarkeit: 0,5 Watt
• Spannung: 350 V normal / 700 V Überlast
• Axiale Anschlüsse
• -55° C - 155° C
• 9,4 * 3,2 mm
• 1,0 %
• RoHS

• Ausführung: Metallschichtwiderstand
• Leistung: 0,4 Watt
• Nennspannung: 350 V / 500V DC Überlast
• Toleranz: 1 %
• Oberflächentemperatur: max. 125 °C
• Temperaturkoeffizient: TK ±50
• Abmessung: 6,3 mm x 2,5 mm
• Anschluss: axial
• RoHS konform: Ja

• Typ: Elektrolyt Becher Kondensator
• Kapazität: 3 µF
• Nennspannung: 400 V
• Toleranz: - 20 % / +20 %
• Betriebstemperatur: - 25°C / + 105 °C
• Abmessung: Ø 16 mm x 20 mm
• Anschluss: radial
• RM: 7,5

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.

Polyester Film Capacitors

• Nennspannung: 630 V
• Toleranz: +/- 10%
• Betriebstemperatur: - 55°C / + 125 °C
• Anschluss: radial

Polyester Film Capacitors

• Nennspannung: 630 V
• Toleranz: +/- 10%
• Betriebstemperatur: - 55°C / + 125 °C
• Anschluss: radial

Polyester Film Capacitors

• Nennspannung: 630 V
• Toleranz: +/- 10%
• Betriebstemperatur: - 55°C / + 125 °C
• Anschluss: radial

• Typ: Film Kondensator
• Dielektrikum: Polyäthylenterephthalat-Folie
• Kapazität: 0,1 µF
• Nennspannung: 250 DCV
• Toleranz: -20 % / +20 %
• IEC-Klimakategorie: 55/100/56
• Betriebstemperatur: - 55°C / + 100 °C
• Abmessung: 5 mm x 10,5 mm x 10,3 mm
• Anschluss: radial
• RM: 7,5

• Typ: Film Kondensator
• Dielektrikum: Polyäthylenterephthalat-Folie
• Kapazität: 0,01 µF
• Nennspannung: 250 DCV
• Toleranz: -20 % / +20 %
• IEC-Klimakategorie: 55/100/56
• Betriebstemperatur: - 55°C / + 100 °C
• Abmessung: 2,5 mm x 7 mm x 10 mm
• Anschluss: radial
• RM: 7,5
