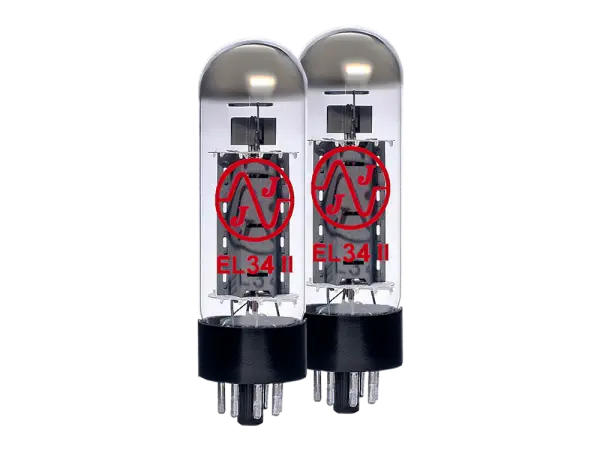

JJ EL34 Version II - PAAR

Silikon-Leitung mit Anschlussöse für Erdanschluss, Gehäuse-Masse etc.

Durchmesser Leitung: 0,75 mm²
Länge Leitung: 0,5 m
Anschlussöse gecrimpt

• Farbe: rot, blau, gelb, schwarz
• Verpackung: 4 x 2 m
• Isolation: Silikon
• Betriebsspannung Uo/U: 300 V / 300 V AC
• Prüfspannung: 2000 V
• Temperaturbereich: –50 bis +180 °C
• Querschnitt: 0,5 mm²
• Aussendurchmesser: 2,1 mm
• Litzenaufbau: 16 x 0,20 mm, Cu verzinnt

Silikon Aderleitung SiAF

• Isolation: Silikon
• Betriebsspannung: 500 V
• Prüfspannung: 2000 V
• Temperaturbereich: –50 bis +180 °C
• Verpackung: 5 m
• Querschnitt: 0,75 mm²
• Aussendurchmesser: 2,25 mm
• Litzenaufbau: 24 x 0,20 mm, Cu verzinnt

Silikon Aderleitung SiAF

• Isolation: Silikon
• Betriebsspannung: 500 V
• Prüfspannung: 2000 V
• Temperaturbereich: –50 bis +180 °C
• Verpackung: 5 m
• Querschnitt: 0,75 mm²
• Aussendurchmesser: 2,25 mm
• Litzenaufbau: 24 x 0,20 mm, Cu verzinnt

Silikon Aderleitung SiAF

• Isolation: Silikon
• Betriebsspannung: 500 V
• Prüfspannung: 2000 V
• Temperaturbereich: –50 bis +180 °C
• Verpackung: 5 m
• Querschnitt: 0,75 mm²
• Aussendurchmesser: 2,25 mm
• Litzenaufbau: 24 x 0,20 mm, Cu verzinnt

Silikon Aderleitung SiAF

• Isolation: Silikon
• Betriebsspannung: 500 V
• Prüfspannung: 2000 V
• Temperaturbereich: –50 bis +180 °C
• Verpackung: 5 m
• Querschnitt: 0,75 mm²
• Aussendurchmesser: 2,25 mm
• Litzenaufbau: 24 x 0,20 mm, Cu verzinnt

Messadapter für die indirekte Messung des Ruhestroms durch eine Röhre. Der Adapter wird zwischen Röhre und Sockel gesteckt und an ein handelsübliches Voltmeter (nicht im Lieferumfang enthalten) angeschlossen. Auf hohe Güte des Messgerätes sowie ausreichend geladene Batterien achten!

Die Messung des Ruhestroms erfolgt indirekt über einen im Adapter integrierten Messwiderstand. Die Vorteile dieser Messmethode sind ungefährliche Spannungen an den Messsteckern, welche sich im mV Bereich befinden, sowie kurze Wege für den Strom, da dieser nicht über die Messleitungen durch das Messgerät geführt werden muss (wie bei vielen Messadaptern aus fernöstlicher Fertigung üblich). Dadurch kommt es auch nicht zu einem Oszillieren (Aufschwingen) des Verstärkers und damit einhergehenden möglichen Beschädigungen an den Röhren oder dem Gerät selbst.

Hinweis: Dieser Adapter kann nicht verwendet werden, wenn zusätzliche Röhrenhalterungen montiert sind. Diese müssen vor der Verwendung des Messadapters demontiert und nach der Vermessung wieder angebracht werden.

Vorgehen bei der Messung

Widerstandswert des Adapters, samt Messleitung ermitteln. Hierfür den Adapter am Messgerät anschließen, aber noch nicht zwischen Röhren und Verstärker stecken. Am Messgerät den Messbereich Ohm auswählen und den gemessenen Wert notieren. z.B. 1,1 Ohm.

Zur Messung den Adapter zwischen Röhre und stromlosen Verstärker stecken und am Messgerät anschließen, Messbereich mV auswählen und dann den Verstärker einschalten. Wenn der Verstärker einen stabilen Betriebszustand erreicht hat, den ermittelten Wert in mV vom Messgerät ablesen und anhand dem Ohmschen Gesetz den Ruhestrom errechnen.

Beispiel:
Messwert = 47 mV, Widerstandswert des Adapters 1,1 Ohm
Formel (I = U/R) oder in diesem Fall:
Ruhestrom (in A) = Messwert (Spannung in V) / Messwert (Widerstand in Ohm)
0,047 V / 1,1 Ohm = 0,042 A bzw. 42 mA.

Für die Berechnung des einzustellenden Ruhestroms sowie weitere Informationen zur Ruhestrommessung selbst bitte weiterführende Dokumente oder die Bias-Einstellanleitung im Info Bereich beachten, sowie die Bedienungsanleitung des Verstärkers selbst.

Dieser Messadapter ist für alle Röhren des Typs EL34, 6L6, 6550, KT88, 6V6, 6CA7 und andere Röhren mit dem gleichen Pin-Layout geeignet.

Achtung Hochspannung! Messungen und Arbeiten an Röhrenverstärkern sollten nur von fachkundigen Personen durchgeführt werden.

TT-Selektion: Balanced
Beide Systeme mit gleicher Verstärkung

Diese Ausführung der 12XA7 produziert höchste Verstärkung bei niedrigem Grundrauschen.
Durch die speziell aufgebaute Heizung auch besonders gut geeignet für Verstärker mit Wechselstromheizung.

Dateien:

• Datenblatt

TT-Selektion: V1 - Low Noise
Speziell für empfindliche Eingangsstufen (V1) selektierte Röhre

Tube-Town E83CC Preamp-Tube

Hochwerttige 12AX7 / ECC83 / 7025 Vorstufenröhre mit geringes Grundrauschen und geringe Feedback-Neigung durch kurze Anodenbleche sowie einem kräftigen Bass und einem dichter Klang. Sehr gut geeignet in Eingangsstufen mit hoher Verstärkung oder Verstärker mit allgemein hoher Verstärkung.
Direkter Austauschtyp für alle 12AX7, ECC83, 7025 und E83CC Röhren.

Elektrische Eigenschaften

• Heizspannung (Uf): 6.3V oder 12.6V
• Heizstrom (If): 300mA bei 6.3V, 150mA bei 12.6V
• Anodenspannung (Ua): Maximal 300V
• Gitterspannungen (Ug1): -2V (typisch)
• Gitterspannungen: -50V bis 0V
• Anodenstrom (Ia): 1.2mA (typisch)
• Anodenverlustleistung: Maximal 1W pro Triode
• Anodenwiderstand (ra): 62.5kΩ
• Verstärkungsfaktor (μ): 100
• Transkonduktanz (S): 1.6mA/V
• Eingangskapazität (Cin): 1.6pF
• Ausgangskapazität (Cout): 1.6pF

Mechanische Eigenschaften

• Sockel: B9A (Noval)
• Anzahl der Pins: 9

Pinbelegung

• 1 Anode (Triode 1)
• 2 Gitter (Triode 1)
• 3 Kathode (Triode 1)
• 4 Heizung (f)
• 5 Heizung (f)
• 6 Anode (Triode 2)
• 7 Gitter (Triode 2)
• 8 Kathode (Triode 2)
• 9 Mittlere Heizung (f)

Anwendungshinweise

• Heizungsbetrieb: Die Röhre kann mit 6.3V oder 12.6V betrieben werden, je nach Schaltungsdesign.
• Gitterwiderstände: Es wird empfohlen, Gitterwiderstände von mindestens 1MΩ zu verwenden, um eine stabile Funktion zu gewährleisten.
• Kopplungskondensatoren: Kondensatoren mit niedriger Kapazität (typisch 0.1µF) werden empfohlen, um Hochfrequenzstörungen zu minimieren.

4 Röhren, gematcht als Quartett

JJs Version der klassischen 5881

Dateien

• Datenblatt

Hohe Verstärkung, weicher und bluesiger Klang mit sehr gutem Ansprechverhalten und hoher Dynamik machen die JJ12AX7 zu einer ausgezeichneten Wahl für Gitarren- und Bassverstärker.

Dateien

• Datenblatt
