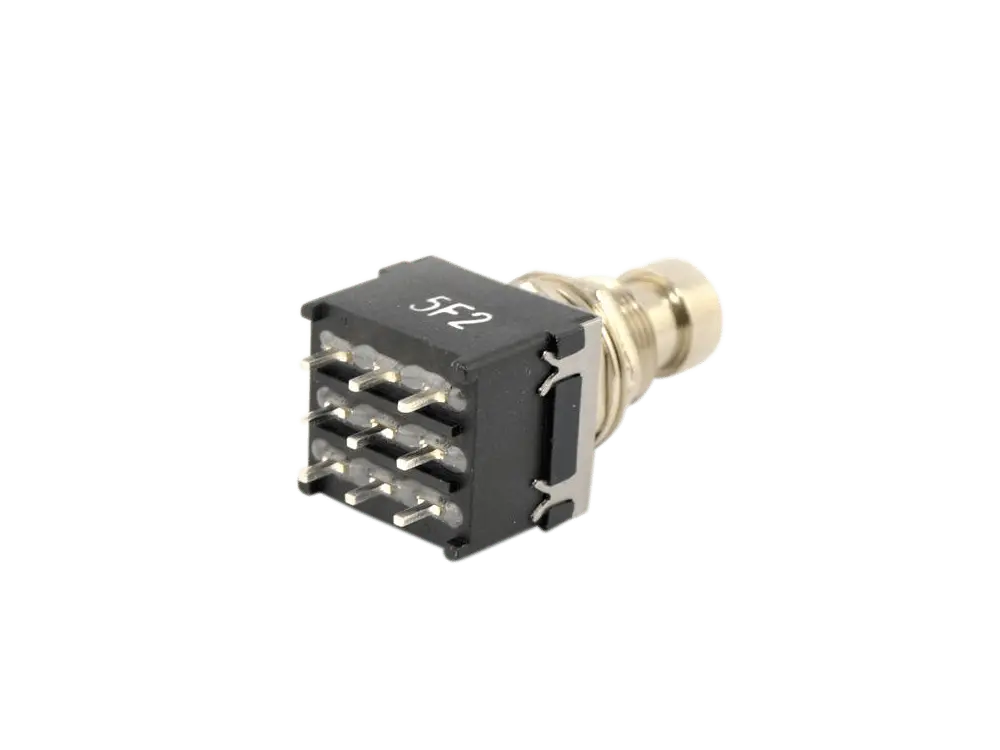

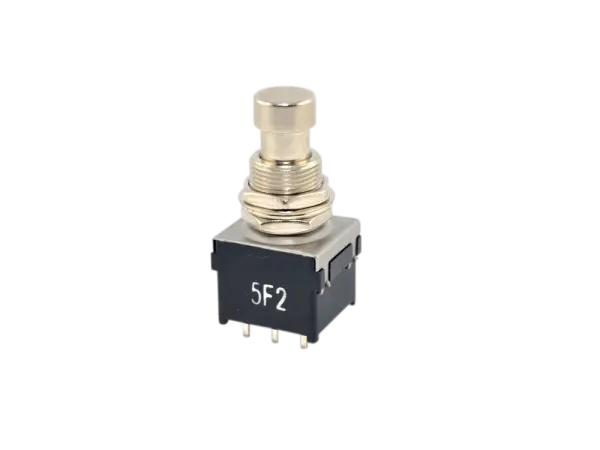

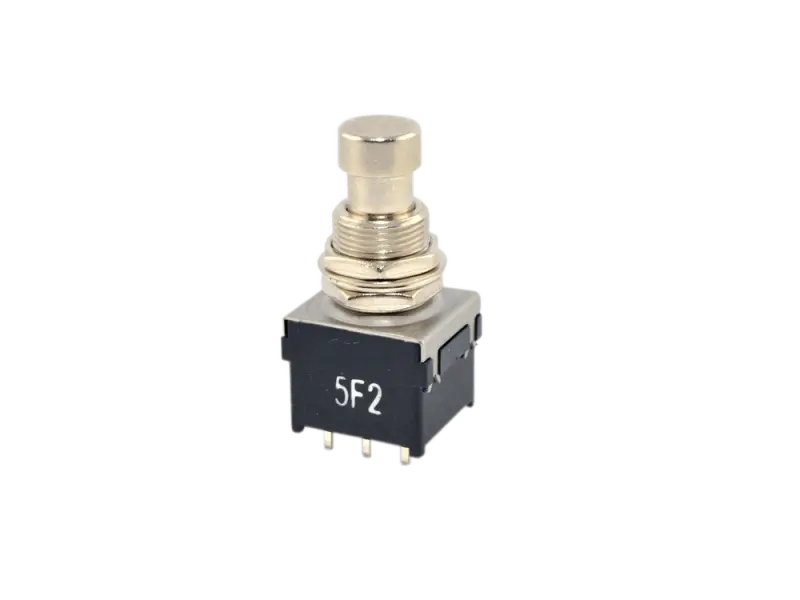

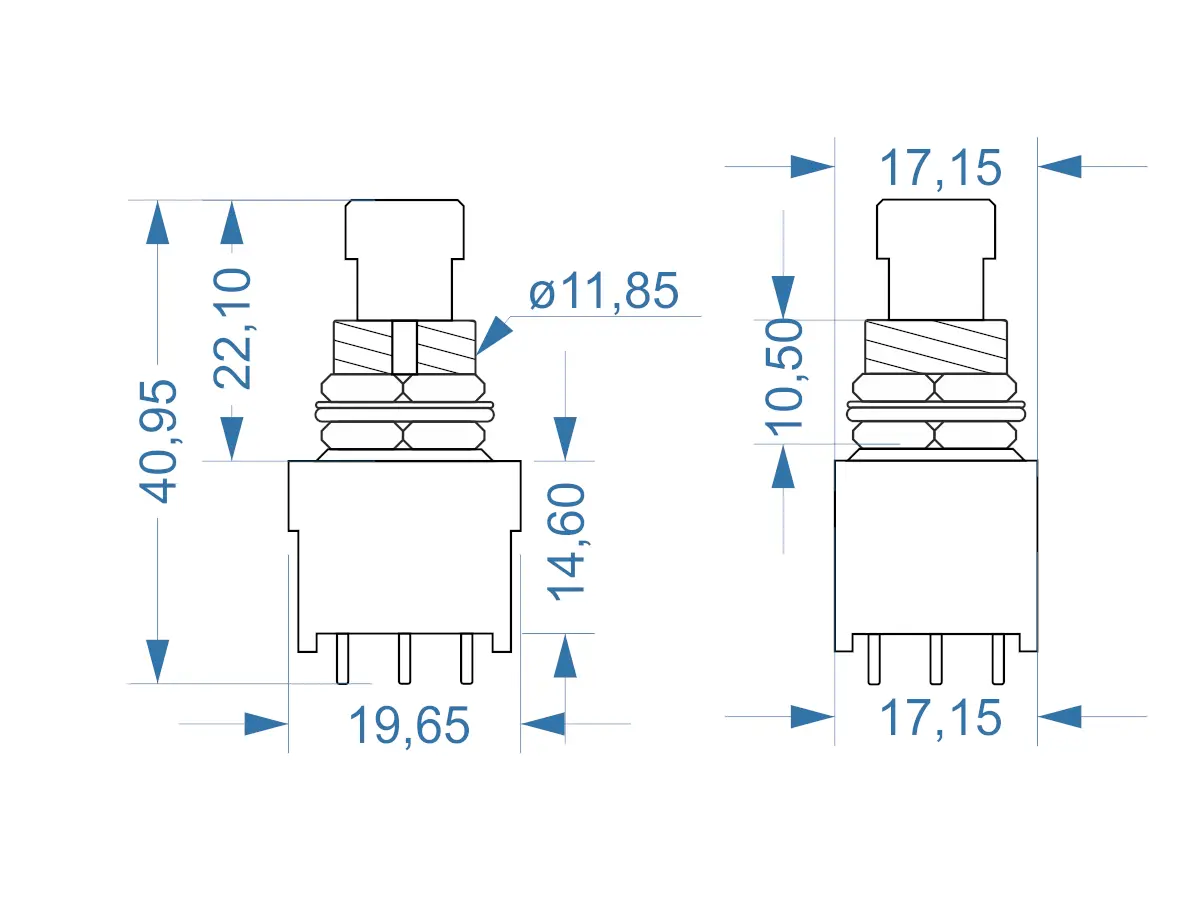

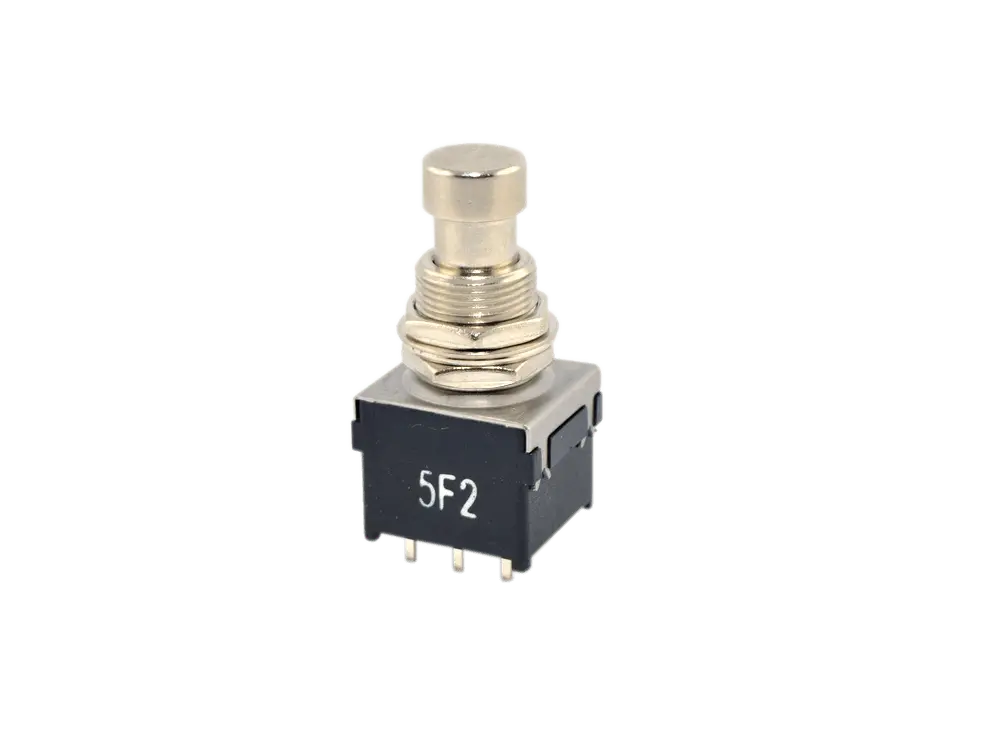

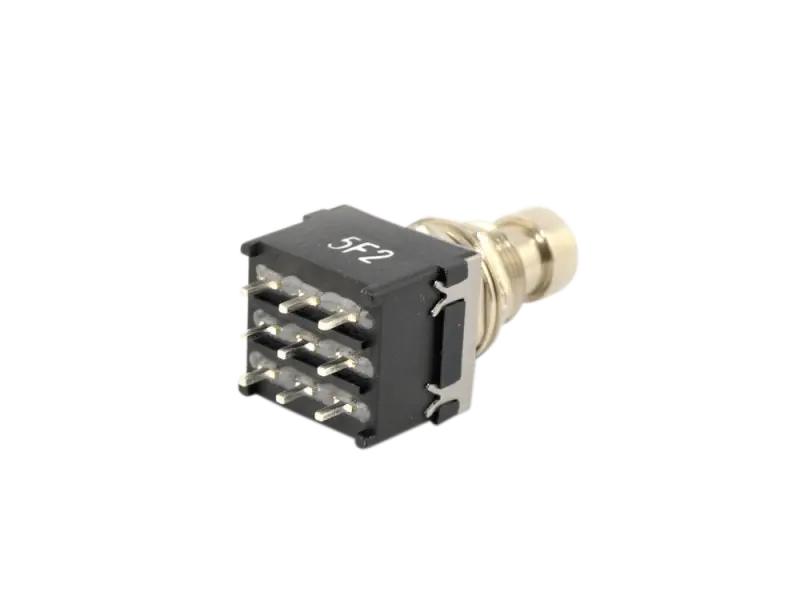

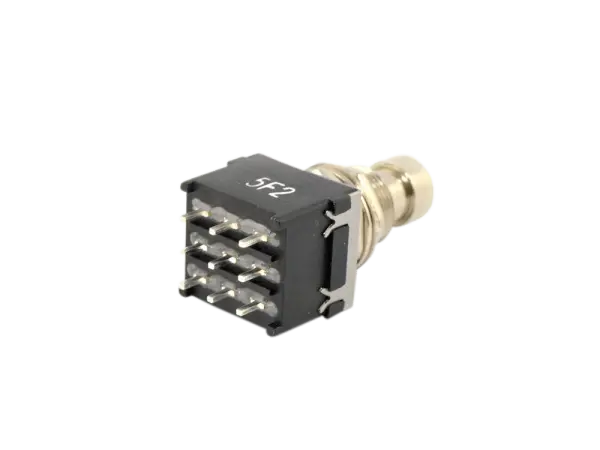

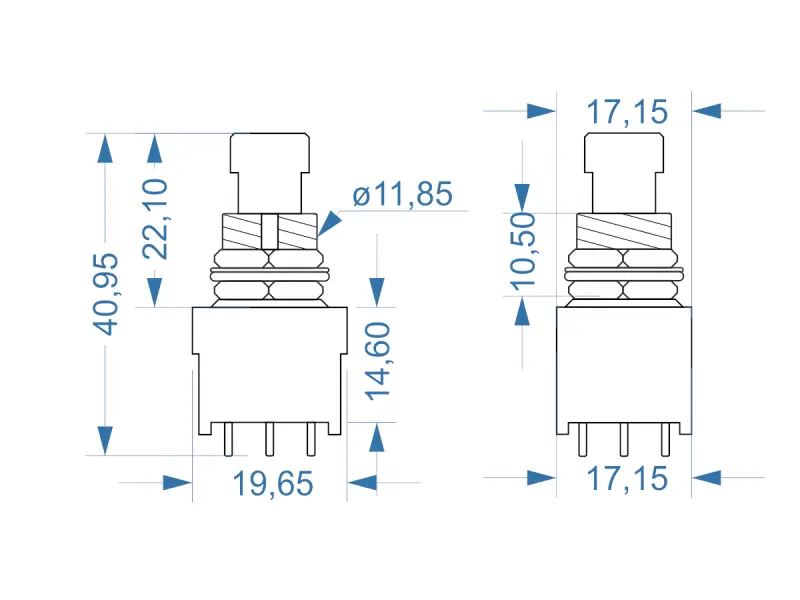

Alpha Fußschalter 3-Pol Wechsler, PCB

Carbon Composition Widerstände

• Ausführung: ½ Watt, axial
• Temperaturbereich: -55° C bis +125° C
• Toleranz: 10%
• max. Betriebsspannung: 350 V
• Größe: l=9,5 mm, d=3,6 mm

Tube-Town 12AX7 / ECC83 Preamp-Tube

Die TT12AX7 überzeugt mit ihrer feinen und detailreichen Wiedergabe der Höhen, die selbst bei hoher Verstärkung erhalten bleibt. Durch den höheren k3-Anteil klingt die TT12AX7 deutliche klarer als vielen anderen 12AX7/ECC83 Röhren , wodurch der Bassbereich deutlich straffer erscheint. Diese Röhre empfehlen wir daher besonders für Stile wie Clean, Crunch und Metal, bei denen eine hohe Verstärkung und klare Transparenz gefragt sind.

Elektrische Eigenschaften

• Heizspannung (Uf): 6.3V oder 12.6V
• Heizstrom (If): 300mA bei 6.3V, 150mA bei 12.6V
• Anodenspannung (Ua): Maximal 300V
• Gitterspannungen (Ug1): -2V (typisch)
• Gitterspannungen: -50V bis 0V
• Anodenstrom (Ia): 1.2mA (typisch)
• Anodenverlustleistung: Maximal 1W pro Triode
• Anodenwiderstand (ra): 62.5kΩ
• Verstärkungsfaktor (μ): 100
• Transkonduktanz (S): 1.6mA/V
• Eingangskapazität (Cin): 1.6pF
• Ausgangskapazität (Cout): 1.6pF

Mechanische Eigenschaften

• Sockel: B9A (Noval)
• Anzahl der Pins: 9

Pinbelegung

• 1 Anode (Triode 1)
• 2 Gitter (Triode 1)
• 3 Kathode (Triode 1)
• 4 Heizung (f)
• 5 Heizung (f)
• 6 Anode (Triode 2)
• 7 Gitter (Triode 2)
• 8 Kathode (Triode 2)
• 9 Mittlere Heizung (f)

Anwendungshinweise

• Heizungsbetrieb: Die Röhre kann mit 6.3V oder 12.6V betrieben werden, je nach Schaltungsdesign.
• Gitterwiderstände: Es wird empfohlen, Gitterwiderstände von mindestens 1MΩ zu verwenden, um eine stabile Funktion zu gewährleisten.
• Kopplungskondensatoren: Kondensatoren mit niedriger Kapazität (typisch 0.1µF) werden empfohlen, um Hochfrequenzstörungen zu minimieren.

• Typ: Metalized Polyester Film Kondensator (PET)
• Nennspannung: 630 V DC / 220 V AC
• Toleranz: +/- 10%
• Betriebstemperatur: - 55°C / + 100 °C
• Anschluss: axial

Carbon Composition Widerstände

• 1 Watt
• -55° C bis 125° C Operationstemperatur
• ± 20% Tolerance
• 350 V Betrieb, 700 V Überlast
• Geringe Induktivität
• Geringe Kapazität

SoZo BlueMolded Vintage Capacitors™

Die Blue Molded Serie sind Nachrüstkondensatoren für Astron oder Blue Molded Kondensatoren, welche in Vintage Tweed, Brownface und Blackface Fender Verstärkern verwendet wurden. Diese Kondenstaoren fangen erstaunlich gut den vintage Fender Klang aus der Blackface und der beliebten 1959 Tweed 5F6-A Bassman Ära ein.

4 Röhren, gematcht als Quartett

Die JJ EL34 II ist in den unteren Mitten und Tiefen voller ohne dabei Abstriche bei den Höhen zu machen. Deutlich stärker als die normale JJ EL34 aber nicht so aggressiv wie die JJ E34L.

Typische Betriebswerte

• Ua = 250 V
• Ug3 = 0 V
• Ug2 = 265 V
• Ug1 = -13,5 V
• Ia = 100 mA
• Ig2 = 14,9 mA
• S = 11 mA/V
• Ri = 15 kΩ
• μg2/g1 = 11

Maximalwerte

• Ua0 = 2000 V
• Ua = 800 V
• Wa(max) = 25 W
• Ug20 = 800 V
• Ug2 = 450 V
• Wg2(max) = 8 W
• Ik = 150 mA
• Uk/f = 100 V
• Rk/f = 20 kΩ

Dateien

• Datenblatt

4 Röhren, gematcht als Quartett
Superior high-voltage Power Pentode with traditional brown base. Faithful re-issue of the original Russian EL34. Preferred by many guitarist for its brighter sound with more mid-punch. Also in demand by Hifi enthusiasts.
Reissue Made in Russia

Dateien

• Datenblatt

• Typ: HV Keramik-Scheibenkondensator
•   Epoxydharzumhüllung, Flammhemmend
• Nennspannung: 500 VDC
• Toleranz: - 20 % / +50 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: 6 mm
• RM: 5



• Typ: Film Kondensator
• Dielektrikum: Polyäthylenterephthalat-Folie
• Kapazität: 0,0047 µF
• Nennspannung: 1000 V DC
• Toleranz: -10 % / +10 %
• Betriebstemperatur: - 55°C / + 100 °C
• Abmessung: 13 x 4 x 9 mm
• Anschluss: radial
• RM: 10

• Typ: Film Kondensator
• Dielektrikum: Polypropylen (PP) Folie
• Kapazität: 0,0022 µF
• Nennspannung: 400 VDC / 250 VAC
• Toleranz: ±10 %
• IEC-Klimakategorie: 55/100/56
• Betriebstemperatur: - 55°C / + 100 °C
• Abmessung: 10 x 9 x 4 mm
• Anschluss: radial
• RM: 7,5
