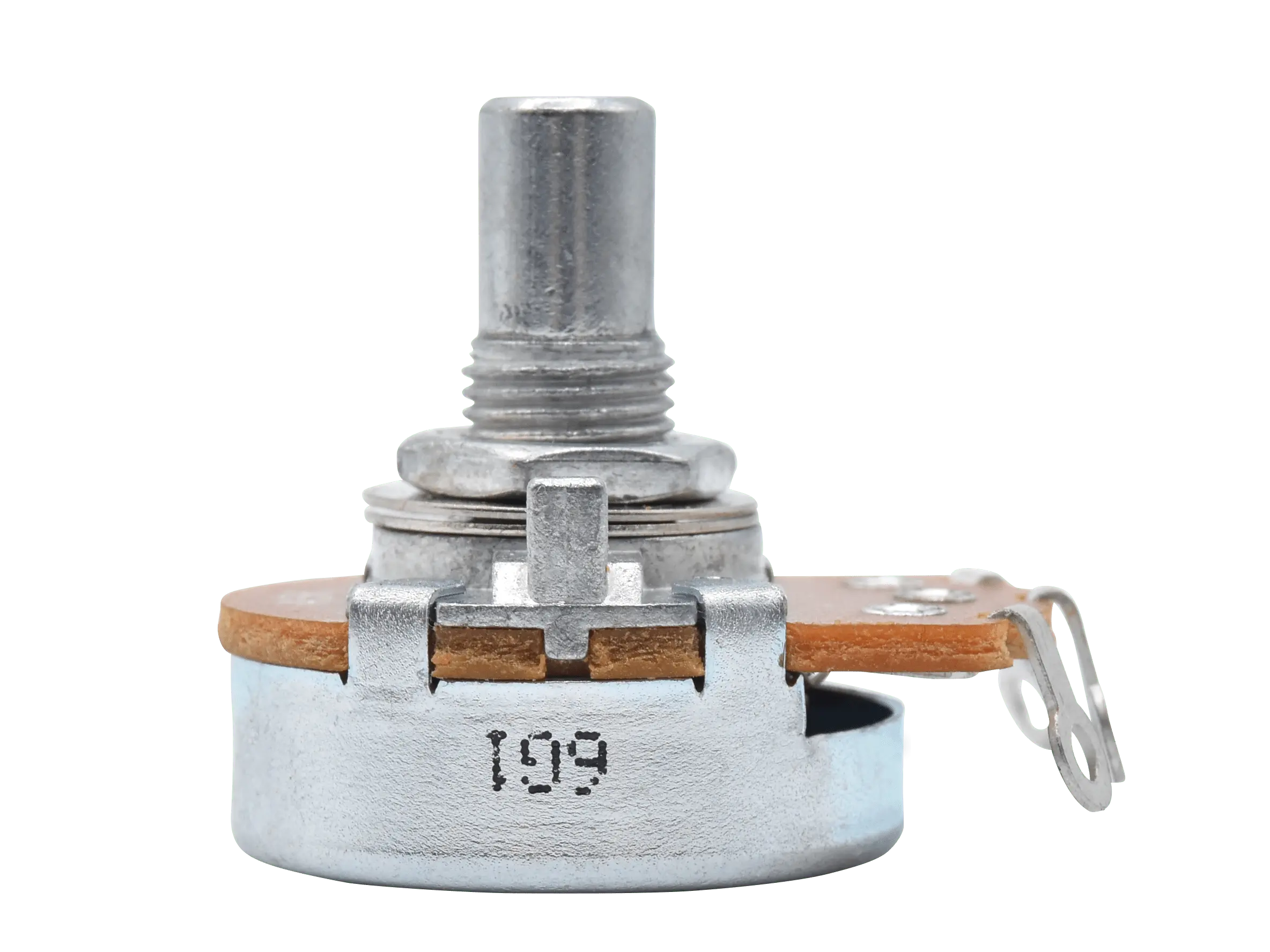

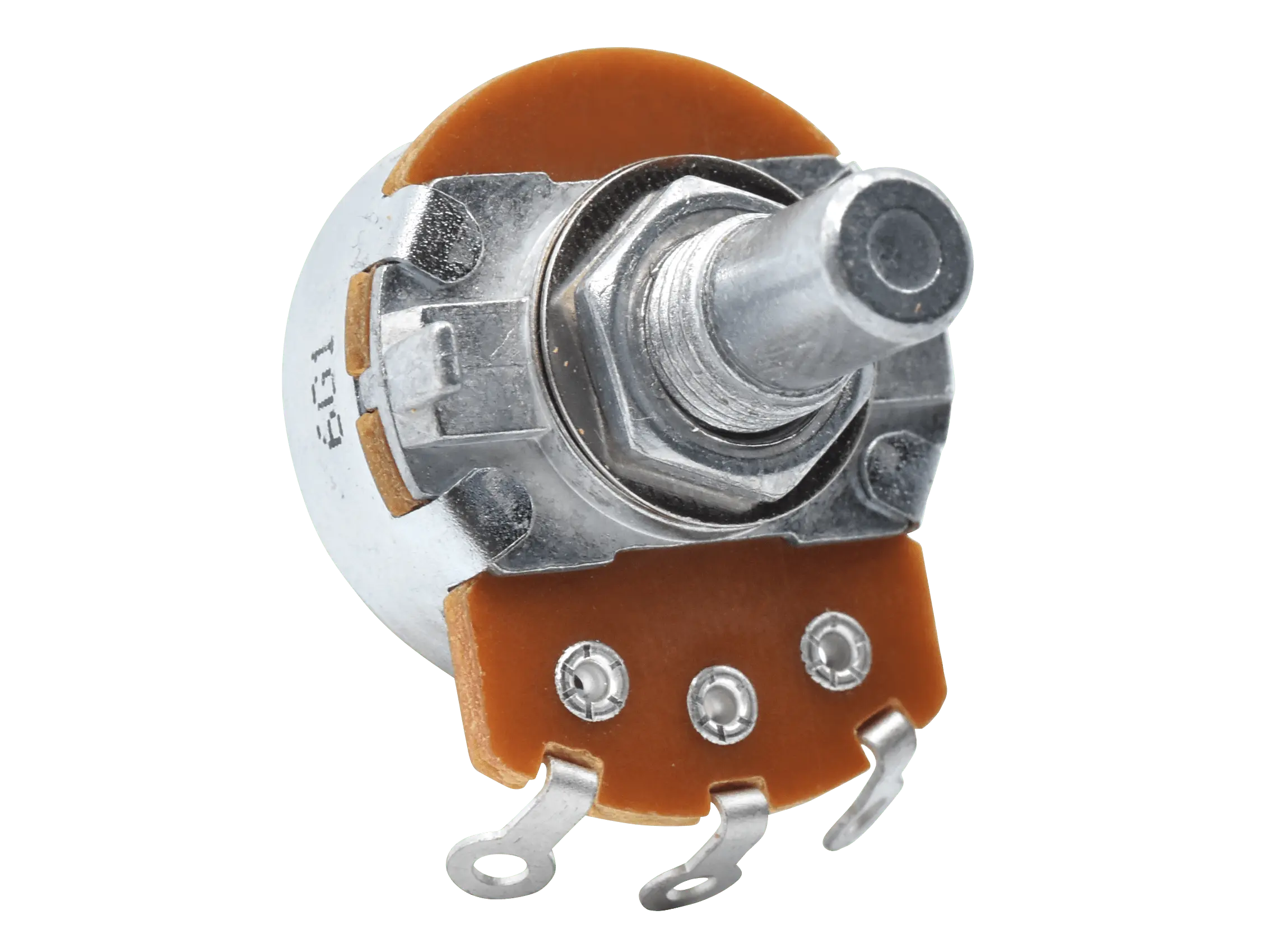

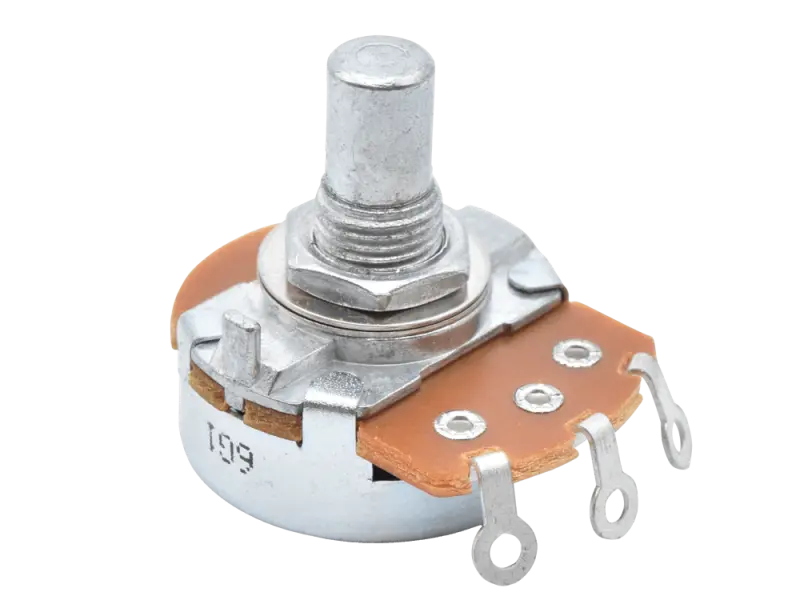

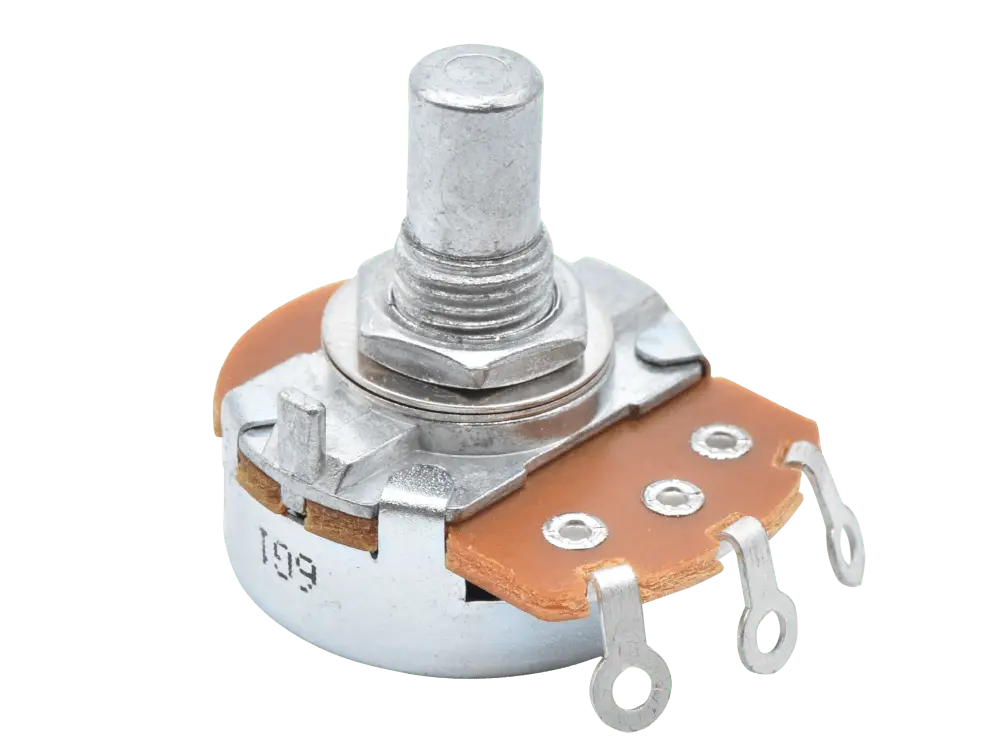

Alpha 1 kOhm log

• Nennleistung: 0,125 W
• Toleranz: 20%
• Spannung: 150 V AC
• Achse: 6,3 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: M7 (6,8 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 16 mm

• Nennleistung: 0,125 W
• Toleranz: 20%
• Spannung: 150 V AC
• Achse: 6,3 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: M7 (6,8 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 16 mm

• Nennleistung: 0,125 W
• Toleranz: 20%
• Spannung: 150 V AC
• Achse: 6,3 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: M7 (6,8 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 16 mm

• Nennleistung: 0,25 W
• Toleranz: 20%
• Spannung: 250 V AC
• Achse: 6,35 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: 3/8-32 (9,45 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

Sockel Klammer passend für viele Oktal Sockel Röhren.

• Material: Phenolic
• Achse: 6 - 6,3 mm
• Größe: 19 x 14,5 mm
• Befestigung: Befestigungsschraube

• Größe: 118,5 x 93,5 x 30 mm
• Farbe: Natural
