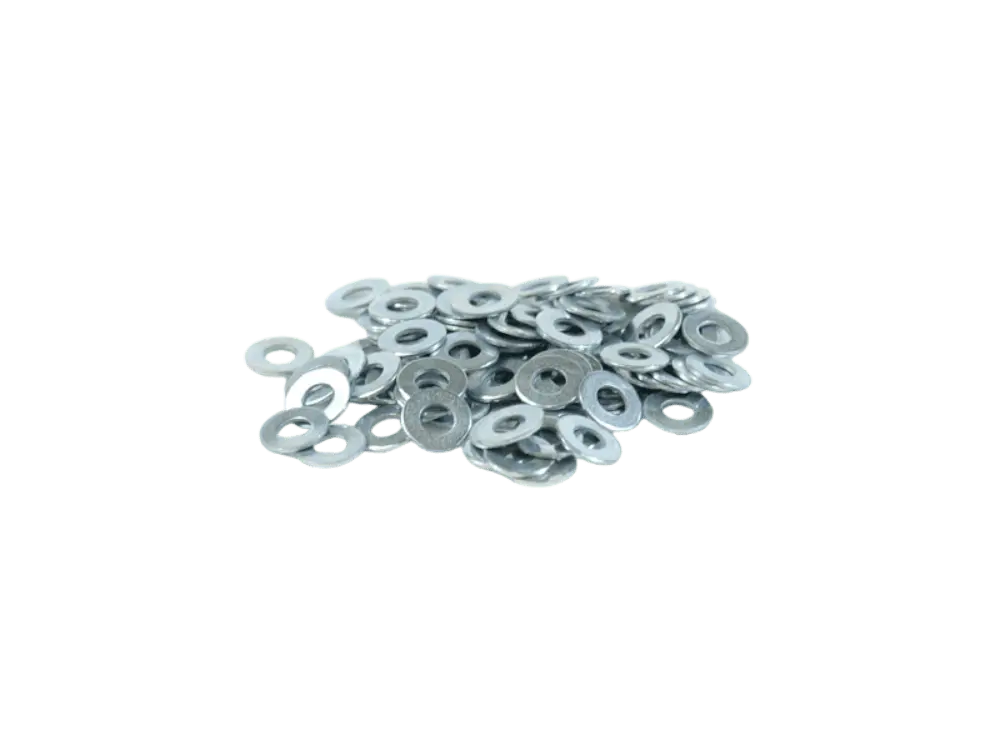

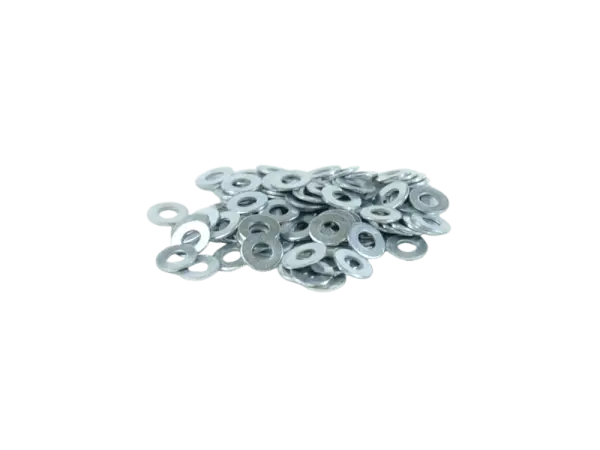

Unterlegscheibe M4, 100 Stück

• MPW Metallized Polypropylene Film-Kondensatoren
• Selbstheilend
• Niedriger ESR
• Toleranz: +10% @ 1 kHz, 25°C
• Nennspannung: 630VDC / 250 VAC
• Abmessung: Ø 22 mm x 34 mm
• Temperatur: - 55° C / + 105° C
• Dielektrikum: Polypropylene
• Beschichtung: Flamhemmende Polyester Folie (UL510) mit Epoxy Verschluss (UL94V0)

• Typ: Multisection Capacitor
• Kapazität: 50 + 50 µF
• Nennspannung: 500 V
• Toleranz: - 10% / +30 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 35 mm x 50 mm
• Anschluss: radial, Lötanschlüsse

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 10 µF
• Nennspannung: 350 V
• Toleranz: +/- 20%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 10 mm x 30 mm
• Anschluss: axial

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des TT 5F2 Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker sowie Schaltplan und Layout sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Chassis
• Faceplate
• Transformatoren
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Knöpfe
• Headshell oder Combo

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.
Dieses Projekt ist KEIN ANFÄNGERPROJEKT !

• Typ: HV Keramik-Scheibenkondensator
•   Epoxydharzumhüllung, Flammhemmend
• Nennspannung: 2 kV
• Toleranz: - 20 % / +20 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: 3 mm x 7 mm
• RM: 7,5

Glimmer Kondensator / Silver Mica

• Nennspannung: 500 V
• Toleranz: 5%
• Betriebstemperatur: - 50°C / + 150 °C
• Anschluss: radial

Mallory Type 150 is a general purpose capacitor for use in blocking, bypass, decoupling, smoothing and some timing applications.

• Epoxy end fill meets UL94V-0
• Non inductively wound
• Flame retardant outer wrap meets UL510
• Non polar

Specifications:

• Operating Tempeature Range: –55 ºC to +125 ºC (derate linearly to 50% rated voltage at 125 ºC)
• Dielectric Withstand Voltage: .6 x rated voltage for 2 s @ +25 ºC ±5 ºC
• Dissipation Factor (DF): tgd x 10–4 at +25 ºC ±5 ºC
• Insulation Resistance: 10,000 MO x µF, 30,000 MO Min.
• Self Inductance: 1 nH max. per 1 mm lead and body length
• Life Test: 1000 hrs @ 85 ºC 1.25 x Vn
• Damp Heat Test: 95% RH @ +45 ºC for 21 days
• Soldering: 260 ºC ±5 ºC for 10 s ±1 s
• Long Term Storage Stability: ?C/C = ±3% after 2 years

Mallory Type 150 is a general purpose capacitor for use in blocking, bypass, decoupling, smoothing and some timing applications.

• Epoxy end fill meets UL94V-0
• Non inductively wound
• Flame retardant outer wrap meets UL510
• Non polar

Specifications:

• Operating Tempeature Range: –55 ºC to +125 ºC (derate linearly to 50% rated voltage at 125 ºC)
• Dielectric Withstand Voltage: .6 x rated voltage for 2 s @ +25 ºC ±5 ºC
• Dissipation Factor (DF): tgd x 10–4 at +25 ºC ±5 ºC
• Insulation Resistance: 10,000 MO x µF, 30,000 MO Min.
• Self Inductance: 1 nH max. per 1 mm lead and body length
• Life Test: 1000 hrs @ 85 ºC 1.25 x Vn
• Damp Heat Test: 95% RH @ +45 ºC for 21 days
• Soldering: 260 ºC ±5 ºC for 10 s ±1 s
• Long Term Storage Stability: ?C/C = ±3% after 2 years

Farbe des Kondensators kann von der gezeigten Farbe auf dem Bild abweichen.

Befestigungsschelle für Kondensatoren

d = 35 mm

Silikon-Litze 0,5 mm²

• 1m schwarz
• 1m rot
• 1m gelb
• 1m grün
• 1m blau
• Betriebsspannung Uo/U: 300 V / 300 V AC
• Prüfspannung: 2000 V
• emperaturbereich: –40 bis +180 °C

Silikon-Litze 0,25 mm²

• 1m schwarz
• 1m rot
• 1m gelb
• Betriebsspannung: 300 V AC / 500 V DC
• Prüfspannung: 2000 V
• Temperaturbereich: –40 bis +180 °C



Glimmer Kondensator / Silver Mica

• Nennspannung: 500 V
• Toleranz: 5%
• Betriebstemperatur: - 50°C / + 150 °C
• Anschluss: radial
