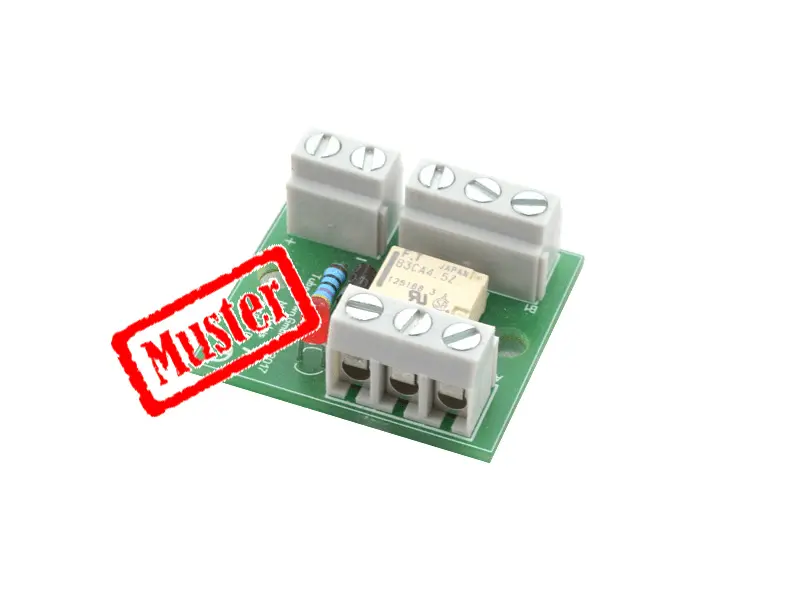

Tube-Town EZ-Board MINI Einfach Relais PCB

Miniatur Signal Relais Fujitsu FTR-B3CA4.5Z

• Abmessungen: 10,6 x 7,2 x 5,2 mm
• Kontaktart: 2 x Wechsler
• Nennspannung: 4,5 V/DC
• Schaltleistung: 62,5 VA / 30 W
• Schaltspannung: 220 V DC / 250 V AC

Dateien:

• Datenblatt

Schraubenklemme für Printmontage
Pole: 2
Farbe: grau
Max. Strom: 13 A
Raster: 5 mm

Schraubenklemme für Printmontage

• Pole: 3
• Farbe: grau
• Max. Strom: 15 A
• Raster: 5 mm

Mikrocontroller gesteuerter MIDI-Umschalter für Kanalumschaltung oder Loop. Die Ansteuerung kann entweder über MIDI oder Fußschalter (Taster) erfolgen.

!!! UPDATE !!! Mit dem Update Mai 2019 wurden folgenden Anpassungen an dem Modul durchgeführt:

• Die große Relais-Platine entfällt und ist nicht mehr Bestandteil des Bausatzes, da in der Zwischenzeit eine Vielzahl unterschiedlicher Relais samt Trägerplatine verfügbar sind, welche eine deutlich flexiblere Anwendung ermöglichen.
• Die Dokumentation wurde zusammen geführt und steht als PDF Download direkt beim Bausatz zur Verfügung
• Der Mikrocontroller mit der Firmware ist nicht mehr Bestandteil des Bausatzes sondern muss je nach gewünschter Version zusätzlich zum Bausatz bestellt werden

Durch diese Änderungen war es uns möglich, den Bausatz noch universeller, flexibler und auch kostengünstiger an zu bieten. Weitere Kurzinfos und Software auf der >>TT-Midi-Switcher Projektseite

Im Lieferumfang enthalten:

• Controller Board
• Bauteile für 5V OnBoard Spannungsversorgung
• MIDI-Buchse
• Treiberbaustein ULN2803A
• Opto-Koppler für MIDI-IN
• Quarz, Widerstände und Kondensatoren

Im Lieferumfang NICHT enthalten (Bestellung nach Bedarf!):

• Relais, Trägerplatinen und Freilaufdioden
• LEDs und Vorwiderstände
• Taster und Schalter
• Kabel und Leitungen
• Mikrocontroller mit Firmware

Files:

• Dokumentation
• Board Größe
• Dokumentation (ALT)

• Typ: Film Kondensator
• Dielektrikum: Polypropylen (PP) Folie
• Kapazität: 0,047 µF
• Nennspannung: 400 VDC / 250 VAC
• Toleranz: ±10 %
• IEC-Klimakategorie: 55/100/56
• Betriebstemperatur: - 55°C / + 100 °C
• Abmessung: 5 x 11 x 18 mm
• Anschluss: radial
• RM: 15

Metalloxidschicht-Widerstand, 2 Watt

• +/- 5 % Toleranz
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• Verschiedene Hersteller,

Bitte beachten: Diese Widerstände haben eine sehr kleine Bauform:
rot: l = 10 mm, d = 3,9 mm
grün: l = 11,5 mm, d = 4,5 mm

Metalloxidschicht-Widerstand, 2 Watt

• +/- 5 % Toleranz
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• Verschiedene Hersteller,

Bitte beachten: Diese Widerstände haben eine sehr kleine Bauform:
rot: l = 10 mm, d = 3,9 mm
grün: l = 11,5 mm, d = 4,5 mm

Metalloxidschicht-Widerstand, 2 Watt

• +/- 5 % Toleranz
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• Verschiedene Hersteller
• 5er Packung

Bitte beachten: Diese Widerstände haben eine sehr kleine Bauform:
rot: l = 10 mm, d = 3,9 mm
grün: l = 11,5 mm, d = 4,5 mm

Sechskantdistanzbolzen mit beidseitigem Innengewinde

Gewindemaß: M2,5

Innengewinde:  6 / 6 mm

Material: Stahl, verzinkt

Länge: 20 mm

Metalloxidschicht-Widerstand, 2 Watt

• +/- 5 % Toleranz
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• Verschiedene Hersteller,

Bitte beachten: Diese Widerstände haben eine sehr kleine Bauform:
rot: l = 10 mm, d = 3,9 mm
grün: l = 11,5 mm, d = 4,5 mm

• Gummifuß mit Stahl-Halterung
• Größe: d = 38 mm, h = 10 mm
• 4 Stück
• Ink. Schauben

Belton Röhrenhalter für 6L6, EL34 und Röhren mit ähnlicher Größe.
Montage am Chassis.

• Typ: Metalized Polyester Film Kondensator (PET)
• Nennspannung: 630 V DC / 220 V AC
• Toleranz: +/- 10%
• Betriebstemperatur: - 55°C / + 100 °C
• Anschluss: axial

• Typ: Metalized Polyester Film Kondensator (PET)
• Nennspannung: 630 V DC / 220 V AC
• Toleranz: +/- 10%
• Betriebstemperatur: - 55°C / + 100 °C
• Anschluss: axial

• Typ: Metalized Polyester Film Kondensator (PET)
• Nennspannung: 630 V DC / 220 V AC
• Toleranz: +/- 10%
• Betriebstemperatur: - 55°C / + 100 °C
• Anschluss: axial
