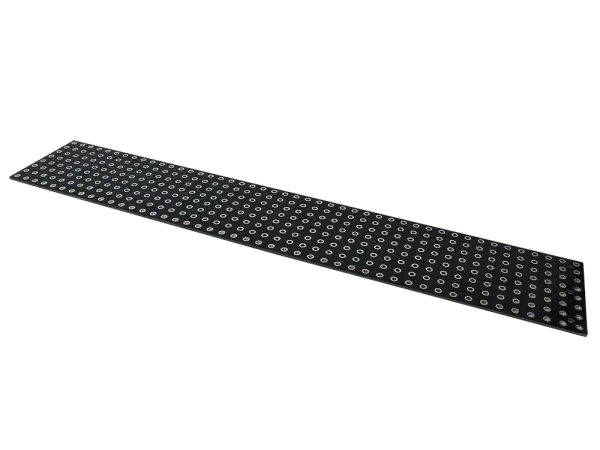

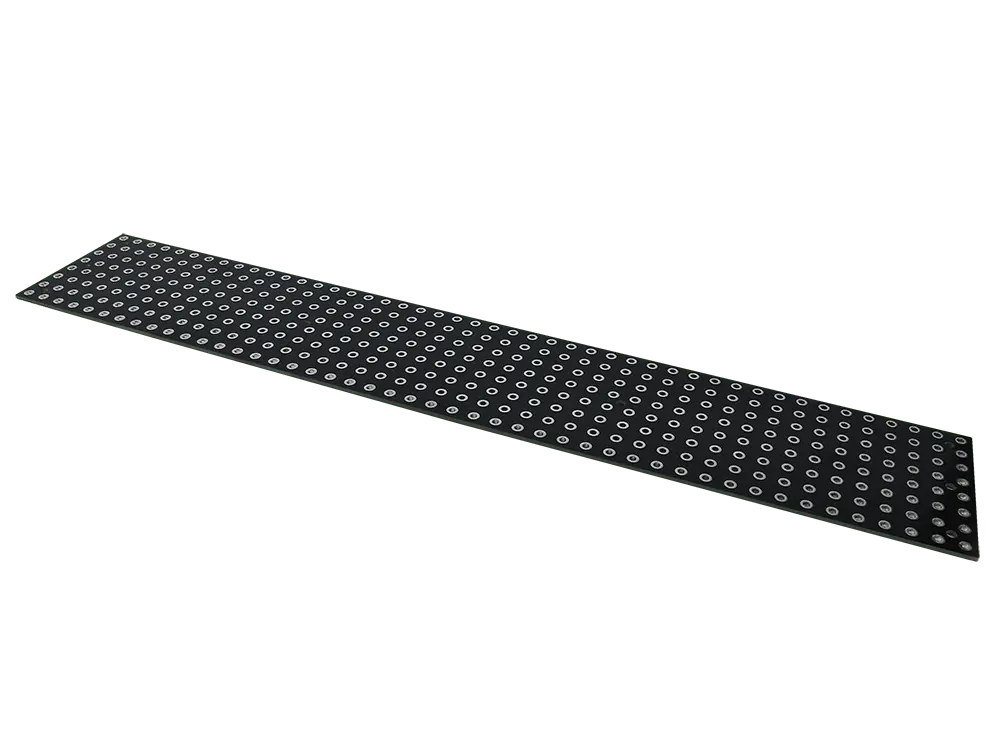

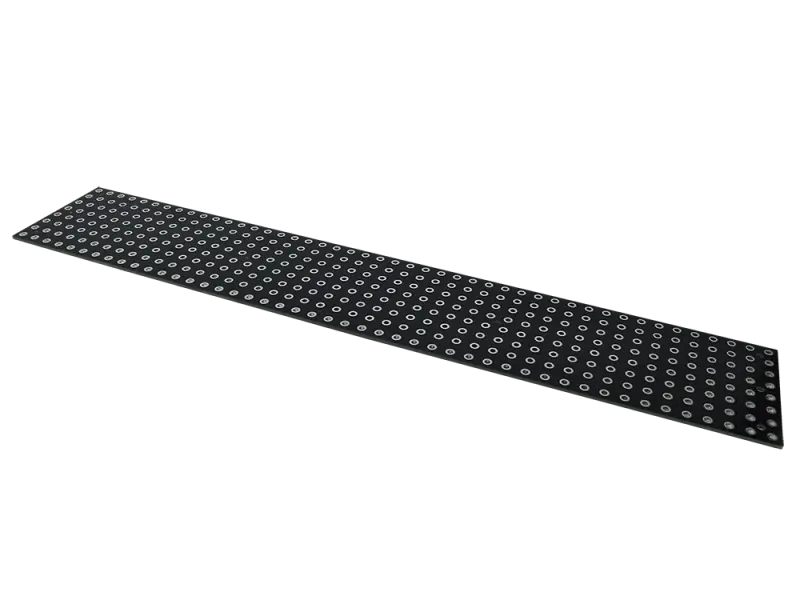

Tube-Town EZ-Board 80 x 460 mm FR4 2 mm, schwarz

• Turrets, Lötstützpunkte
• für 2 mm Boards
• vernickelt

• Turrets, Lötstützpunkte, mit Schlitz
• für 2 mm Boards
• vernickelt

• UIO (kV~): 2.5
• RIO (O): 1010
• CIO (pF): 0.5
• Clim. Category: 40/ 70/ 04
• Crossreferenz: Vactrol VTL5C1, Moririca MCD 735

Dateien:

• Datenblatt

• Typ: Kippschalter mit Metallhebel
• Ausführung: 2-Pol Wechsler, EIN - EIN
• Schaltleistung: 15A / 250VAC, 10A / 400VAC
• Kontakt Widerstand: 10 mΩ max. bei 1A 2VDC
• Isolierungswiderstand: 1.000 MΩ min. bei 500VDC
• Dielektrische Stärke: 2.000 Vrms 50 Hz min.
• Betriebsdauer: 10.000 Zyklen
• Anschlussart: Lötanschluss o. Flachstecker

Dateien:

• Datenblatt

• Typ: Kippschalter mit Metallhebel
• Ausführung: 2-Pol, EIN - AUS - EIN
• Schaltleistung: 15A / 250VAC, 10A / 400VAC
• Kontakt Widerstand: 10 mΩ max. bei 1A 2VDC
• Isolierungswiderstand: 1.000 MΩ min. bei 500VDC
• Dielektrische Stärke: 2.000 Vrms 50 Hz min.
• Betriebsdauer: 10.000 Zyklen
• Anschlussart: Lötanschluss o.Flachstecker

Dateien:

• Datenblatt

• Typ: Kippschalter mit Metallhebel
• Ausführung: 4-Pol Wechsler, EIN-EIN
• Einbau-Ø: 5,8 mm
• Schaltleistung: 5 A / 250 VAC, 2 A / 125 VAC
• Hebel: Metall
• Anschlussart: Lötanschluss

• Typ: Kippschalter mit Metallhebel
• Ausführung: 4-Pol Wechsler, EIN-AUS-EIN
• Einbau-Ø: 5,8 mm
• Schaltleistung: 5 A / 250 VAC, 2 A / 125 VAC
• Hebel: Metall
• Anschlussart: Lötanschluss

• Typ: Noval Sockel Belton VT9-ST-C
• Ausführung: Chassis Montage
• Anschlüsse: Lötanschlüsse
• für Röhrentyp: 12AX7, 12AT7, 12AU7, EL84,
•   EZ81, EL844 etc.

• Grösse: 37 x 143 mm
• Bohrungen: 4 x 15 für Turret tur-tt32-25
• Material: FR4 2 mm
• Lötstopp: schwarz
• Positionsdruck: weiss
• 2-Lagig, durchkontaktiert

Oktal Sockel Belton VTB8

• High quality Micalex Sockel
• Glasfaserverstärkter PPS Körper, schwarz
• Chassis Montage
• Anschlüsse: Lötanschlüsse
• für Röhrentyp: EL34, E34L, 6L6, 6V6, 6550, KT66/77/88 etc.

Tube-Town EZ-Board #080

• Bohrungen: 6 x 30
• Größe: 60 x 300 mm
• Durchmesser Bohrung: 2,8 mm
• Material 2 mm
• Kein weiteres Bohren notwendig

Das EZ-Board kann entweder direkt als Eyelettboard verwendet werden wobei eine Installation von Eyeletts nicht notwendig ist oder zusammen mit Turrets Typ 1509-4 oder TT Typ 32 als Turret-Board.

Dateien:

• Anwendungshinweis Turret-PCB



• Tube-Town EZ-Board 2-fach Relaisträger z.B. für Kanalumschaltung und ähnliche Anwendungen
• Größe: 50 x 44,5 mm
• Material: 1,6 mm FR4
• Lötstopp: schwarz

Ausgelegt für die Verwendung von Finder Relais Typ 30.22.9xx oder Relais mit gleichem Layout.

2 Röhren, gematcht als Paar

Die 6CA7 ist eine leistungsstarke Endstufenröhre, entwickelt in den 1950er-Jahren von General Electric (USA). Sie ist elektrisch weitgehend kompatibel mit der europäischen EL34, ist aber robuster im Aufbau und unterscheidet sich im Klangverhalten. Beide Röhren sind elektrisch austauschbar. Die 6CA7 bietet durch ihren Beam-Tetroden-Aufbau eine alternative Klangfarbe und robusteren Betrieb bei hoher Leistung. Wer auf mehr Headroom, Wärme und Tiefe im Sound setzt, bevorzugt oft die 6CA7.
