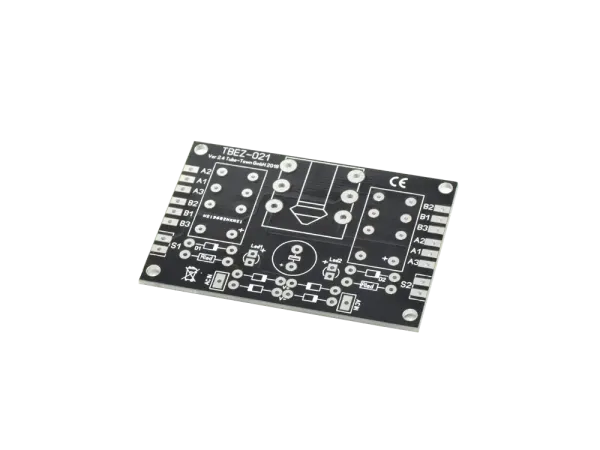

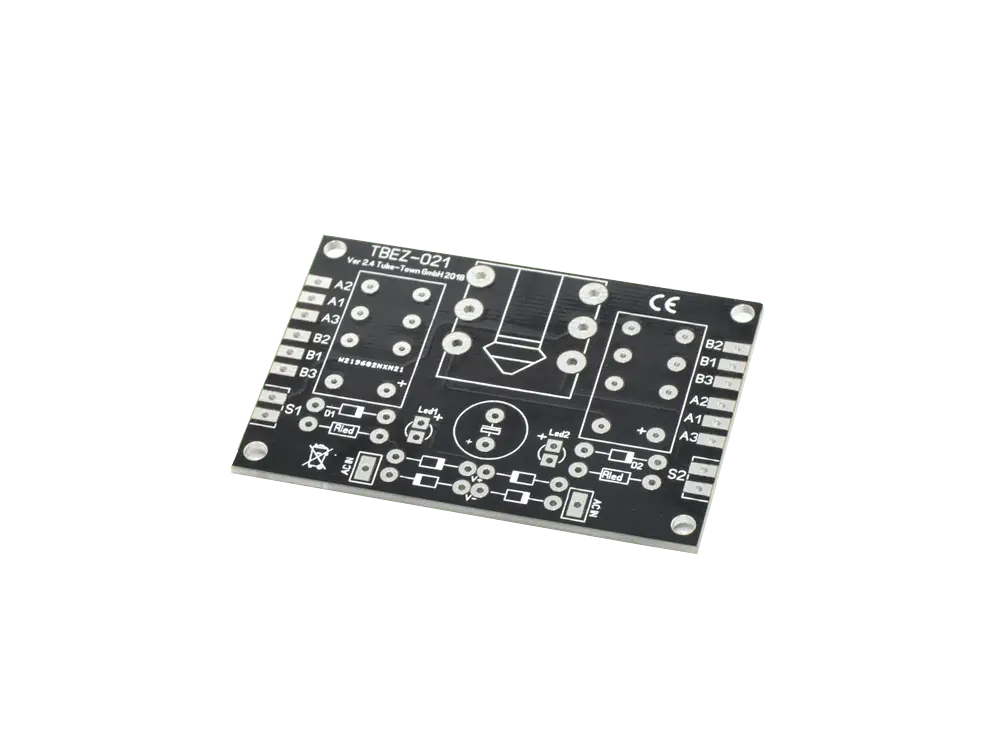

Tube-Town EZ-Board 2-Relais Kanalumschaltung

Bauteilesatz für Doppel-Relais Umschalter

Der Bausatz beinhaltet alle Bauteile inkl. zwei Finder 6 V Relais.
NICHT enthalten sind die optionalen Schalter für die Front.
Die Schaltung kann mit der 6,3V Heizungsspannung versorgt werden.

Dateien

• Datenblatt

• Tube-Town EZ-Board 2-fach Relaisträger z.B. für Kanalumschaltung und ähnliche Anwendungen
• Größe: 50 x 44,5 mm
• Material: 1,6 mm FR4
• Lötstopp: schwarz

Ausgelegt für die Verwendung von Finder Relais Typ 30.22.9xx oder Relais mit gleichem Layout.

• Grösse: 37 x 143 mm
• Bohrungen: 4 x 15 für Turret tur-tt32-25
• Material: FR4 2 mm
• Lötstopp: schwarz
• Positionsdruck: weiss
• 2-Lagig, durchkontaktiert

Lötösen, M3

• Aus Messing, versilbert
• 5er Pack

Lötösen, M3

• Aus Messing, versilbert
• Gewinkelt
• 5er Pack

Tube-Town EZ-Board #080

• Bohrungen: 6 x 30
• Größe: 60 x 300 mm
• Durchmesser Bohrung: 2,8 mm
• Material 2 mm
• Kein weiteres Bohren notwendig

Das EZ-Board kann entweder direkt als Eyelettboard verwendet werden wobei eine Installation von Eyeletts nicht notwendig ist oder zusammen mit Turrets Typ 1509-4 oder TT Typ 32 als Turret-Board.

Dateien:

• Anwendungshinweis Turret-PCB



Trägerplatine zum Bau eines Turret-Sockels
Statt auf Platine oder Turretboard können die Bauteile direkt am Sockel montiert werden

• Neue Version 2024
• 1,6 mm, Lötstopplack in rot
• Durchmesser: 35 mm
• Kann direkt als "Eylet-Board" verwendet werden
• Bestückung mit Turrets für 2 mm Boards möglich
• Abstände zwischen den Pins grösser 2,5 mm
• Entsprich aktuell gültigen VDE Vorschriften
• Betriebsspannung 500 V DC
• Ausgelegt für Belton Sockel Noval und Oktal
• Seitliche Laschen für Montage auf Oktal-Sockel, können einfach abgebrochen werden, wenn diese nicht benötigt werden
• Empfohlene Abstandsbolzen: 30 - 40 mm, M3
• Siehe "Zubehör" mit empfohlenen und passende Bauteilen

Hinweis: am einfachsten lassen sich die Bauteile montieren, wenn keine Turrets verwendet werden.

Dateien:

• Anwendungshinweis Turret-PCB

Oktal Sockel Belton VTB8

• High quality Micalex Sockel
• Glasfaserverstärkter PPS Körper, schwarz
• Chassis Montage
• Anschlüsse: Lötanschlüsse
• für Röhrentyp: EL34, E34L, 6L6, 6V6, 6550, KT66/77/88 etc.

Trägerplatine zum Bau eines Turret-Sockels
Statt auf Platine oder Turretboard können die Bauteile direkt am Sockel montiert werden

• Neue Version 2024
• 1,6 mm, Lötstopplack in schwarz
• Durchmesser: 35 mm
• Kann direkt als "Eylet-Board" verwendet werden
• Bestückung mit Turrets für 2 mm Boards möglich
• Abstände zwischen den Pins grösser 2,5 mm
• Entsprich aktuell gültigen VDE Vorschriften
• Betriebsspannung 500 V DC
• Ausgelegt für Belton Sockel Noval und Oktal
• Seitliche Laschen für Montage auf Oktal-Sockel, können einfach abgebrochen werden, wenn diese nicht benötigt werden
• Empfohlene Abstandsbolzen: 30 - 40 mm, M3
• Siehe "Zubehör" mit empfohlenen und passende Bauteilen

Hinweis: am einfachsten lassen sich die Bauteile montieren, wenn keine Turrets verwendet werden.

Dateien:

• Anwendungshinweis Turret-PCB

• Typ: Noval Sockel Belton VT9-ST-C
• Ausführung: Chassis Montage
• Anschlüsse: Lötanschlüsse
• für Röhrentyp: 12AX7, 12AT7, 12AU7, EL84,
•   EZ81, EL844 etc.

• Typ: Kippschalter mit Metallhebel
• Ausführung: 2-Pol, EIN - AUS
• Schaltleistung: 15A / 250VAC, 10A / 400VAC
• Kontakt Widerstand: 10 mΩ max. bei 1A 2VDC
• Isolierungswiderstand: 1.000 MΩ min. bei 500VDC
• Dielektrische Stärke: 2.000 Vrms 50 Hz min.
• Betriebsdauer: 10.000 Zyklen
• Anschlussart: Lötanschluss o.Flachstecker

Dateien:

• Datenblatt

Stufendrehschalter für hohe Lasten, Wahlschalter für Spannung oder Impedanz

• 1-polig / 3 Positionen
• Lötanschluss
• Achse: Durchmesser 6 mm, D-Shaft
• Schaltleistung: 250 VAC 6(4) A
• Kontackte Widerstand: 100MOhm Max
• Spannungsfestigkeiten:
  • 1500VAC / 5S für Lötanschluss zu Lötanschluss
  • 3000VAC / 5s für Lötanschluss zu Erde
• Prüfspannung: 1500VAC / min
• Betriebstemperatur: -25~85°C
• Isolationswiderstand 500 VDC, 100MOhm Min
• Lebensdauer: 10.000 Zyklen
• Material Gehäuse: PA66
• Ø: 22 mm
• h: 17,0 mm
• Ø Montagebohrung: 10 mm
