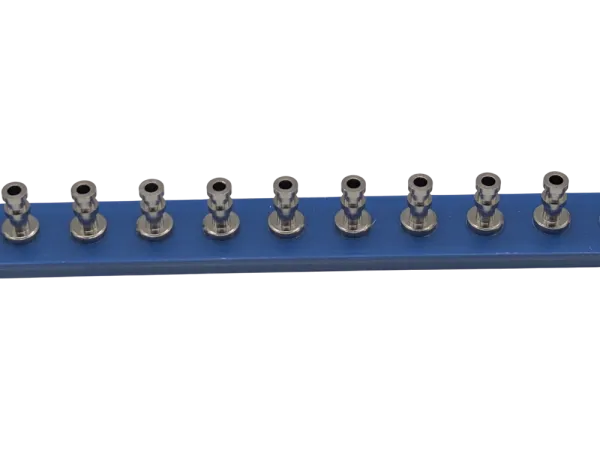

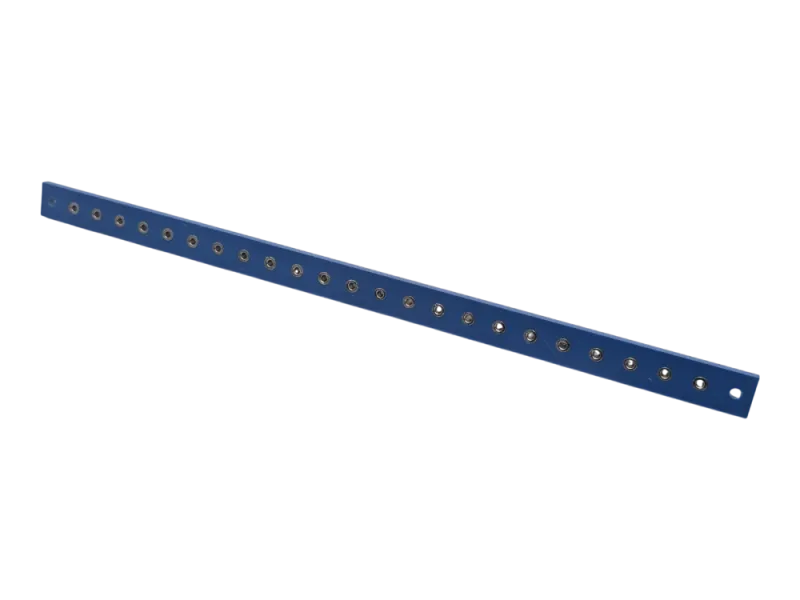

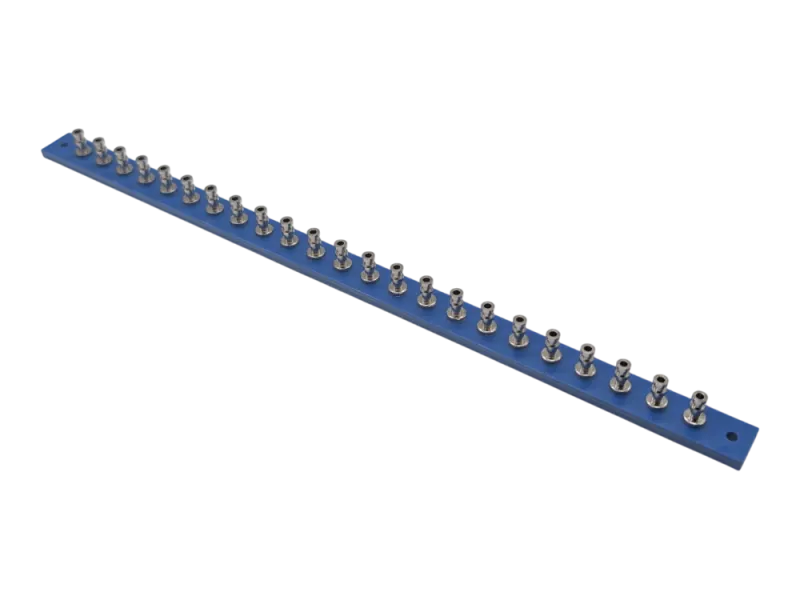

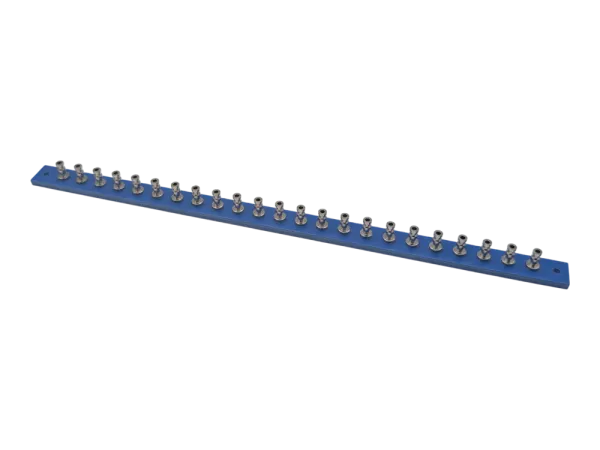

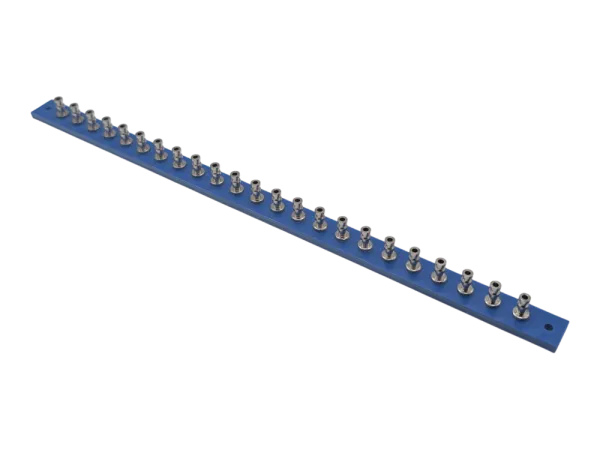

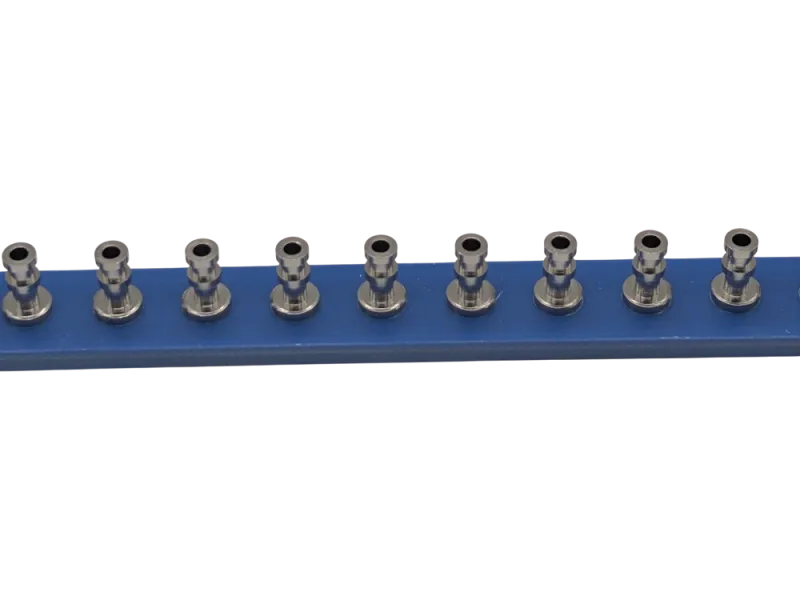

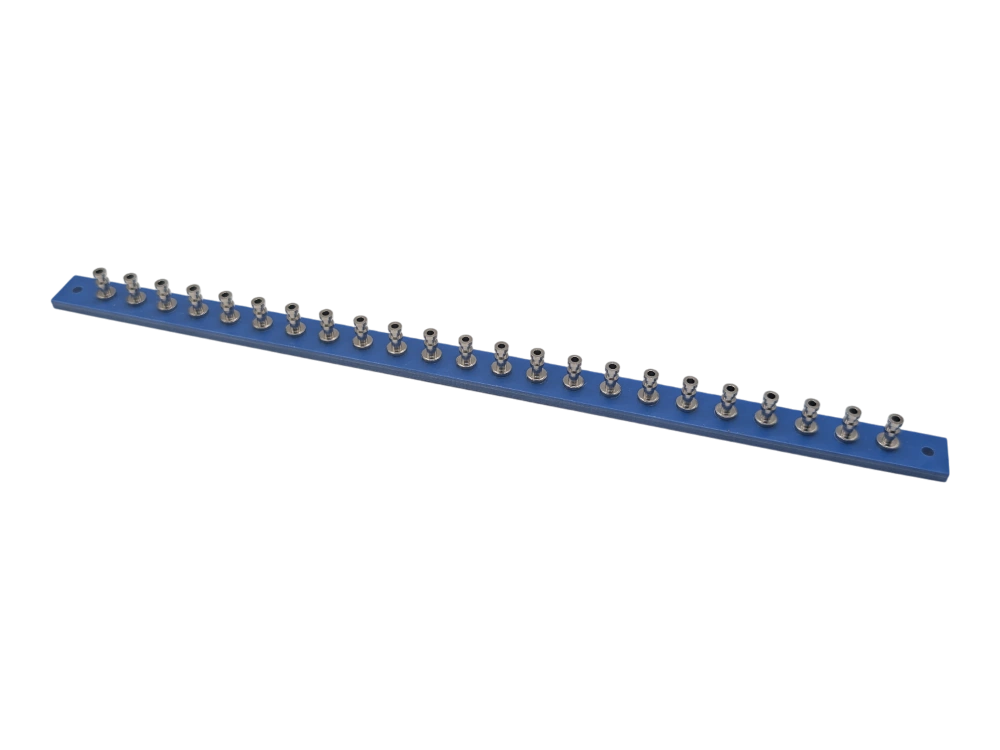

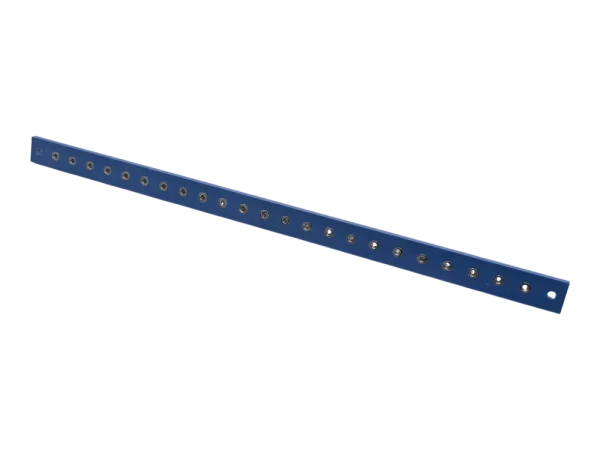

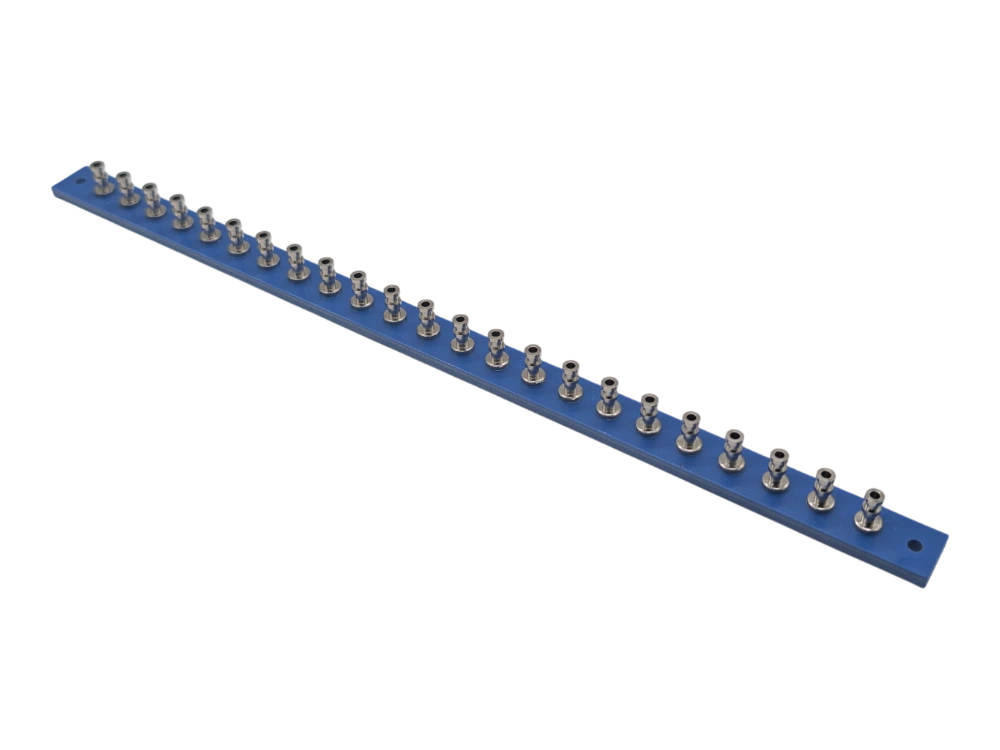

Tube-Town EZ-Board 1 x 23 Turrets, blau

• Typ: LIH/125 Schaltlitze - halogenfrei
• Leiter: Cu Litze - verzinnt
• Leiteraufbau: 16 x 0,2 mm
• Isolation: TPE-S (12Y), entflammbar
• Querschnitt: 0,5 mm²
• Aussendurchmesser Ø: 1,6 mm
• Temperatur Bereich
• statisch / dynamisch: -40 bis +125°C / -25 bis +125°C
• Betriebsspannung: 900V
• Isolationswiderstand: min. 200MΩ x km bei +20°C

• Größe: 550 x 300 mm
• Reines Aluminium 30 µ - einseitig mit einem Akryl-Kleber beschichtet, Silikonpapier-Abdeckung
• Temperatur- und UV-beständig
• Hergestellt in Deutschland

• Soft Recovery Ultrafast Rectifier
• Maximum repetitive peak reverse voltage: 1000V
• Maximum average forward rectified current: 3,0 A

• Größe: 285 x 38 mm
• Material: FR4, 2 mm
• Farbe: schwarz
• Turrets: 2 x 30

• Typ: LIH/125 Schaltlitze - halogenfrei
• Leiter: Cu Litze - verzinnt
• Leiteraufbau: 16 x 0,2 mm
• Isolation: TPE-S (12Y), entflammbar
• Querschnitt: 0,5 mm²
• Aussendurchmesser Ø: 1,6 mm
• Temperatur Bereich
• statisch / dynamisch: -40 bis +125°C / -25 bis +125°C
• Betriebsspannung: 900V
• Isolationswiderstand: min. 200MΩ x km bei +20°C

Fender-Stil Ausgangsübertrager für 5E3, vertikale Ausrichtung

• Pri.: 8000 Ohm C.T.
• Sec.: COM-4-8-16 Ohm
• Leistung: 25 Watt

Dateien:

• Datenblatt

• Typ: Becherelko
• Kapazität: 100 + 100 µF
• Nennspannung: 500 V
• Toleranz: -10 % / +30 %
• Betriebstemperatur: - 25°C / + 70 °C
• Abmessung: Ø 35,5 mm x 68,7 mm
• Anschluss: radial, Lötanschluss

• Typ: LIH/125 Schaltlitze - halogenfrei
• Leiter: Cu Litze - verzinnt
• Leiteraufbau: 16 x 0,2 mm
• Isolation: TPE-S (12Y), entflammbar
• Querschnitt: 0,5 mm²
• Aussendurchmesser Ø: 1,6 mm
• Temperatur Bereich
• statisch / dynamisch: -40 bis +125°C / -25 bis +125°C
• Betriebsspannung: 900V
• Isolationswiderstand: min. 200MΩ x km bei +20°C

• Typ: LIH/125 Schaltlitze - halogenfrei
• Leiter: Cu Litze - verzinnt
• Leiteraufbau: 16 x 0,2 mm
• Isolation: TPE-S (12Y), entflammbar
• Querschnitt: 0,5 mm²
• Aussendurchmesser Ø: 1,6 mm
• Temperatur Bereich
• statisch / dynamisch: -40 bis +125°C / -25 bis +125°C
• Betriebsspannung: 900V
• Isolationswiderstand: min. 200MΩ x km bei +20°C

• Tube-Town Prototyping Board
• Größe: 105 x 50 mm
• Material: 1,5 mm FR4 rot

• 1-fach Relaisträger z.B. für Kanalumschaltung und ähnliche Anwendungen.
• Größe: 41 x 35 mm
• Ausgelegt für die Verwendung von Finder Relais Typ 30.22.9xx oder Relais mit gleichem Layout.

Mikrocontroller gesteuerter MIDI-Umschalter für Kanalumschaltung oder Loop. Die Ansteuerung kann entweder über MIDI oder Fußschalter (Taster) erfolgen.

!!! UPDATE !!! Mit dem Update Mai 2019 wurden folgenden Anpassungen an dem Modul durchgeführt:

• Die große Relais-Platine entfällt und ist nicht mehr Bestandteil des Bausatzes, da in der Zwischenzeit eine Vielzahl unterschiedlicher Relais samt Trägerplatine verfügbar sind, welche eine deutlich flexiblere Anwendung ermöglichen.
• Die Dokumentation wurde zusammen geführt und steht als PDF Download direkt beim Bausatz zur Verfügung
• Der Mikrocontroller mit der Firmware ist nicht mehr Bestandteil des Bausatzes sondern muss je nach gewünschter Version zusätzlich zum Bausatz bestellt werden

Durch diese Änderungen war es uns möglich, den Bausatz noch universeller, flexibler und auch kostengünstiger an zu bieten. Weitere Kurzinfos und Software auf der >>TT-Midi-Switcher Projektseite

Im Lieferumfang enthalten:

• Controller Board
• Bauteile für 5V OnBoard Spannungsversorgung
• MIDI-Buchse
• Treiberbaustein ULN2803A
• Opto-Koppler für MIDI-IN
• Quarz, Widerstände und Kondensatoren

Im Lieferumfang NICHT enthalten (Bestellung nach Bedarf!):

• Relais, Trägerplatinen und Freilaufdioden
• LEDs und Vorwiderstände
• Taster und Schalter
• Kabel und Leitungen
• Mikrocontroller mit Firmware

Files:

• Dokumentation
• Board Größe
• Dokumentation (ALT)
