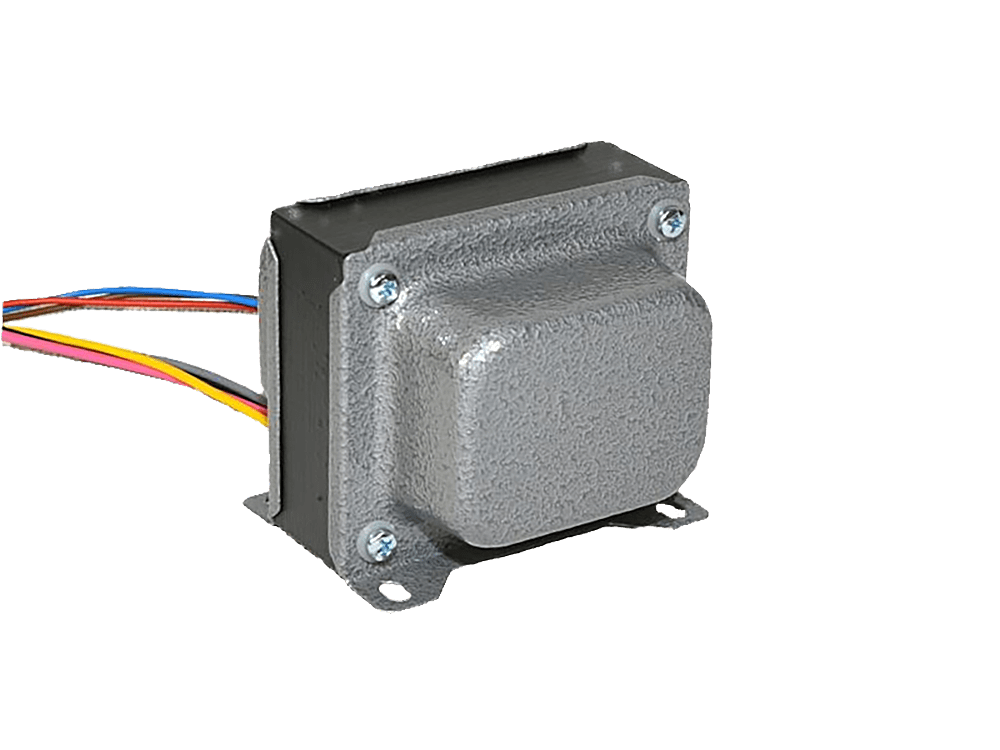

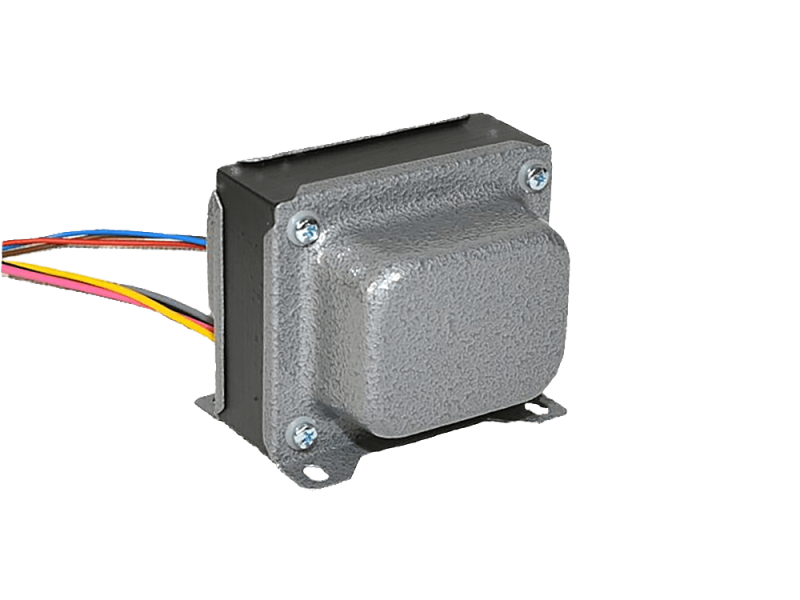

TT Fender® Style 5F6 Output Transformer 50 W / 4-8-16 Ohm

Tube-Town 5F6A Fender-Stil Chassis

• Größe: 508 x 126 x 67 mm
• Material: 1,5 mm Steel, feuerverzinkt
• Beschriftung: ohne
• Inkl. Kondensatorabdeckung
• Ecken geschweißt
• Made in Germany

Dateien:

• Datenblatt

TT 5F6 V2 Classic Verstärker-Bausatz

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des TT 5F6 V2 Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker sowie Schaltplan und Layout sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Transformatoren (Netz, Drossel und Übertrager)
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Chassis ( siehe Zubehörliste für passende Chassis )
• Knöpfe
• Blende (Faceplate)
• Headshell

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.
Dieses Projekt ist KEIN ANFÄNGERPROJEKT !

• Fender Style Powertransformer for (Bandmaster 6G7A, AA763, AB763, AC568, AD1269, Blackface, Blonde, Silverface) (Bassman AA165, AA270, AA864, AB165, Blackface, Silverface) (Concert 6G12A, AA763, Blackface, Brownface)
• Fender* No: 125P7D, 125P7DX, 022814, 67233

Dateien:

• Datenblatt

• Cinchbuchse, vergoldet mit Teflonisolierung
• 1 x schwarz
• 1 x rot
• 1 x gelb
• 1 x weiß
• Einbaudurchmesser: 6 mm

• Drossel für Fender 125C1A & 022699
• Bandmaster, Dual Showman, Pro Reverb, Twin Super
• 4 H

Dateien:

• Datenblatt

Metalloxidschicht-Widerstand, 2 Watt

• +/- 5 % Toleranz
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• Verschiedene Hersteller
• 5er Packung

Bitte beachten: Diese Widerstände haben eine sehr kleine Bauform:
rot: l = 10 mm, d = 3,9 mm
grün: l = 11,5 mm, d = 4,5 mm

ORANGE DROP®, 716 P Serie

• Typ: Polypropylene Film Kondensator
• Nennspannung: 600 V
• Betriebstemperatur: - 55°C / + 85°C
• Anschluss: radial, Kupferanschlüsse

ORANGE DROP®, 716 P Serie

• Typ: Polypropylene Film Kondensator
• Nennspannung: 600 V
• Betriebstemperatur: - 55°C / + 85°C
• Anschluss: radial, Kupferanschlüsse

• Typ: Elektrolyt Kondensator
• Kapazität: 2,2 µF
• Nennspannung: 63 V
• Toleranz: - 10 % / +30 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 4,5 mm x 11 mm
• Anschluss: axial

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.

• Typ: Elektrolyt Kondensator
• Kapazität: 1 µF
• Nennspannung: 100 V
• Toleranz: - 10 % / +30 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 4,5 mm x 11 mm
• Anschluss: axial

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.

• Typ: Elektrolyt Kondensator
• Kapazität: 470 µF
• Nennspannung: 63 V
• Toleranz: - 10 % / +30 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 12 mm x 30 mm
• Anschluss: axial

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.

Glimmer Kondensator / Silver Mica

• Nennspannung: 500 V
• Toleranz: 5%
• Betriebstemperatur: - 50°C / + 150 °C
• Anschluss: radial
