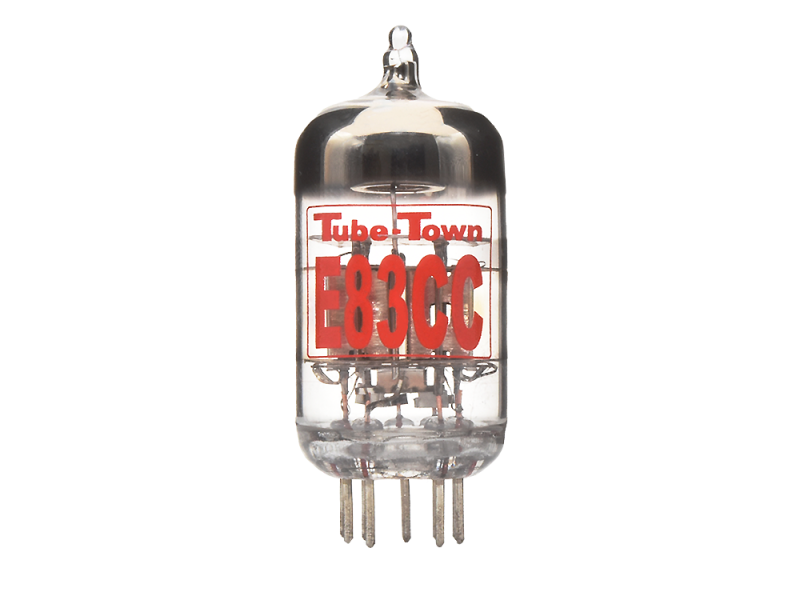

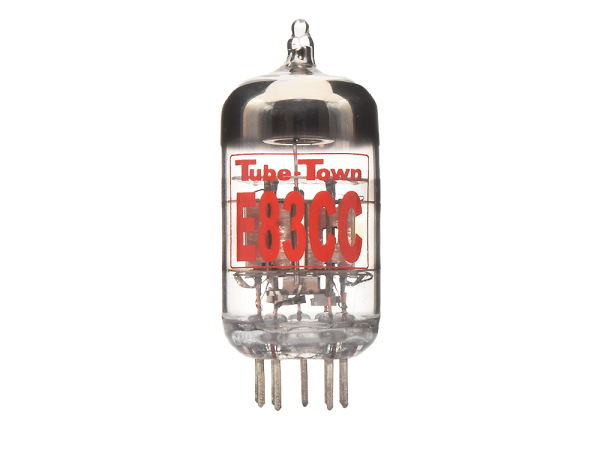

TT E83CC (12AX7 / ECC83 / 7025) - Balanced

TT-Selektion: Balanced
Beide Systeme mit gleicher Verstärkung

ECC82 / 12AU7 Vorverstärker Doppeltriode mit mittlerer Verstärkung.
Erzeugt einen sehr weichen Klang mit gut definierten Tönen, geeignet für Audio- und Gitarrenverstärker.

Dateien

• Datenblatt

• Typ: Elektrolyt Becher Kondensator
• Kapazität: 1000 µF
• Nennspannung: 25 V
• Toleranz: - 20 % / +20 %
• Betriebstemperatur: - 55°C / + 105 °C
• Abmessung: Ø 10 mm x 19 mm
• Anschluss: radial
• RM: 5

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.

Abschirmbecher Belton für Belton Sockel VT9-ST-C

• Farbe: Silber
• Länge: 50 mm
• Besteht aus zwei Teilen wie auf dem Bild zu sehen

• Pri: 0-220-230-240 V (blau-schwarz-orange-gelb)
• Sec 1:  250 V / 0,1 A (rot)
• Sec 2: 6,3 V / 1,5 A (blau)
• Sec 3: 12,6 V / 1 A (grün)
• Größe / Size: d = 80 mm, h = 35 mm
• ta 40 EN 61558

Hohe Verstärkung, weicher und bluesiger Klang mit sehr gutem Ansprechverhalten und hoher Dynamik machen die JJ12AX7 zu einer ausgezeichneten Wahl für Gitarren- und Bassverstärker.

Dateien

• Datenblatt

• Typ: Elektrolyt Becher Kondensator
• Kapazität: 100 µF
• Nennspannung: 450 V
• Toleranz: - 20 % / +20 %
• Betriebstemperatur: - 40°C / + 105 °C
• Abmessung: Ø 22 mm x 41 mm
• Anschluss: radial
• RM: 10

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.

TT-Selektion: Balanced
Beide Systeme mit gleicher Verstärkung

Die TT12AX7 überzeugt mit ihrer feinen und detailreichen Wiedergabe der Höhen, die selbst bei hoher Verstärkung erhalten bleibt. Durch den höheren k3-Anteil klingt die TT12AX7 deutliche klarer als vielen anderen 12AX7/ECC83 Röhren , wodurch der Bassbereich deutlich straffer erscheint. Diese Röhre empfehlen wir daher besonders für Stile wie Clean, Crunch und Metal, bei denen eine hohe Verstärkung und klare Transparenz gefragt sind.

Elektrische Eigenschaften

• Heizspannung (Uf): 6.3V oder 12.6V
• Heizstrom (If): 300mA bei 6.3V, 150mA bei 12.6V
• Anodenspannung (Ua): Maximal 300V
• Gitterspannungen (Ug1): -2V (typisch)
• Gitterspannungen: -50V bis 0V
• Anodenstrom (Ia): 1.2mA (typisch)
• Anodenverlustleistung: Maximal 1W pro Triode
• Anodenwiderstand (ra): 62.5kΩ
• Verstärkungsfaktor (μ): 100
• Transkonduktanz (S): 1.6mA/V
• Eingangskapazität (Cin): 1.6pF
• Ausgangskapazität (Cout): 1.6pF

Mechanische Eigenschaften

• Sockel: B9A (Noval)
• Anzahl der Pins: 9

Pinbelegung

• 1 Anode (Triode 1)
• 2 Gitter (Triode 1)
• 3 Kathode (Triode 1)
• 4 Heizung (f)
• 5 Heizung (f)
• 6 Anode (Triode 2)
• 7 Gitter (Triode 2)
• 8 Kathode (Triode 2)
• 9 Mittlere Heizung (f)

Anwendungshinweise

• Heizungsbetrieb: Die Röhre kann mit 6.3V oder 12.6V betrieben werden, je nach Schaltungsdesign.
• Gitterwiderstände: Es wird empfohlen, Gitterwiderstände von mindestens 1MΩ zu verwenden, um eine stabile Funktion zu gewährleisten.
• Kopplungskondensatoren: Kondensatoren mit niedriger Kapazität (typisch 0.1µF) werden empfohlen, um Hochfrequenzstörungen zu minimieren.

2 Röhren, gematcht als Paar

JJ EL84 / 6BQ5 Red Label

Dateien

• Datenblatt
