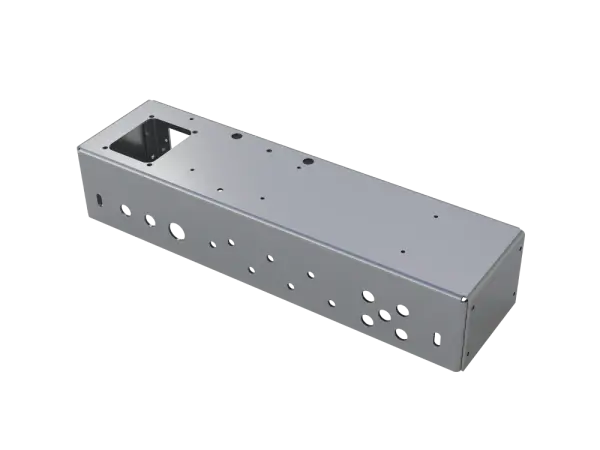

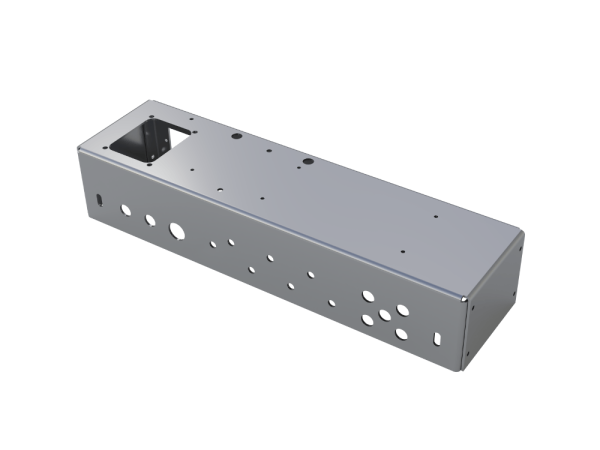

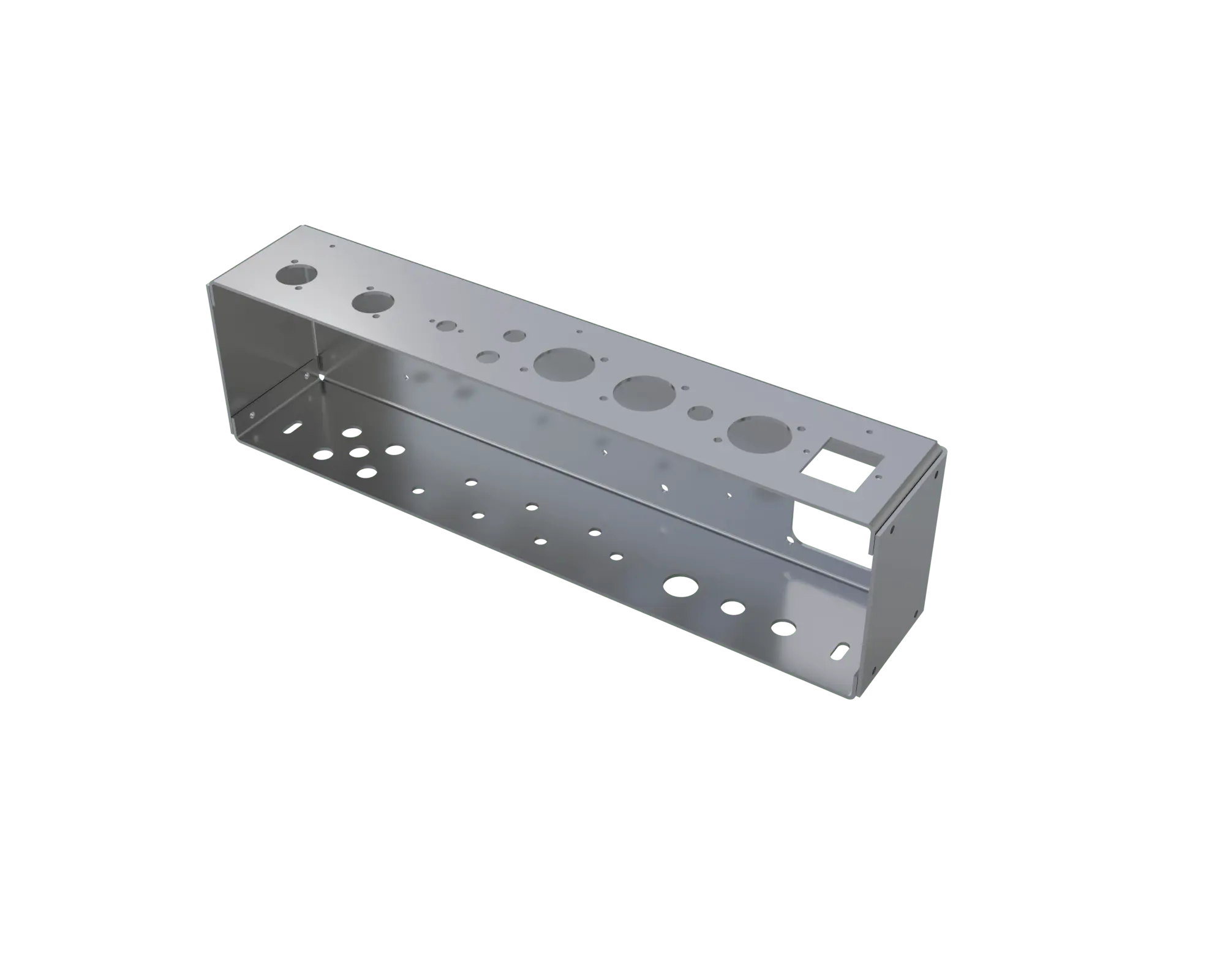

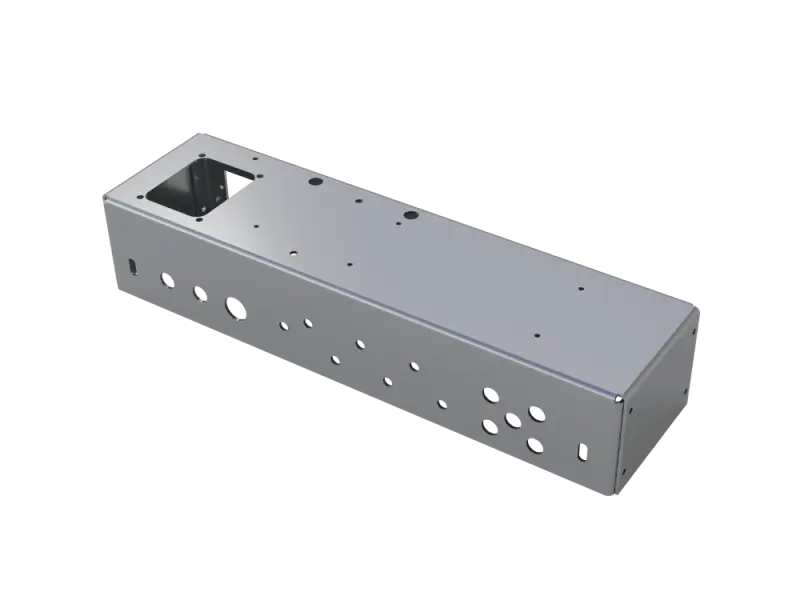

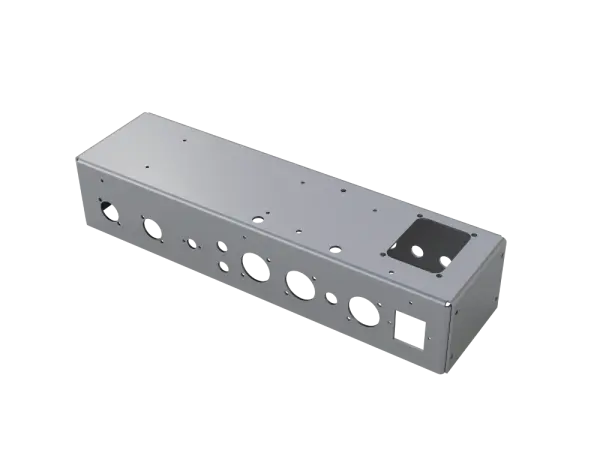

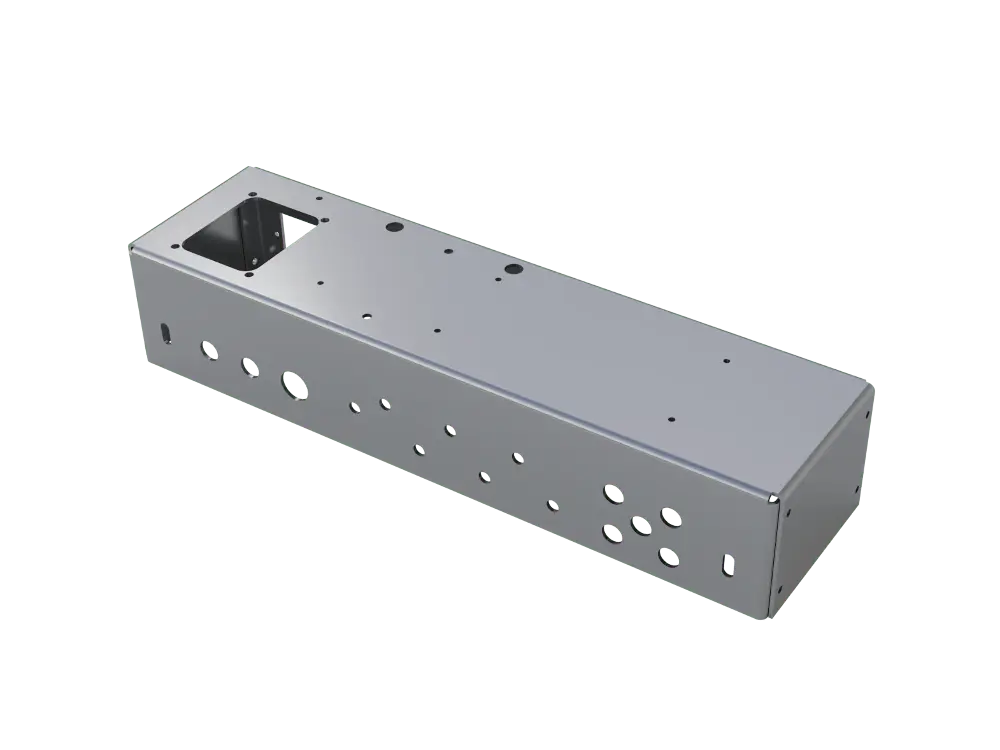

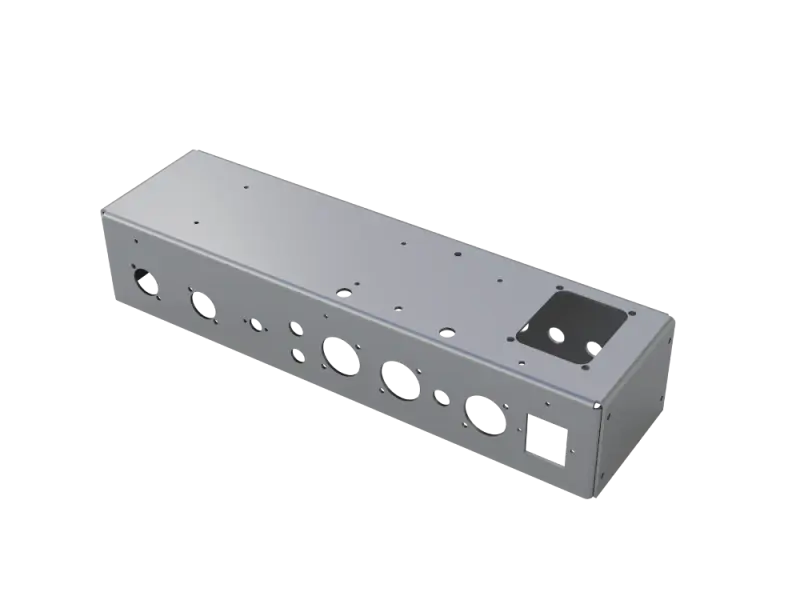

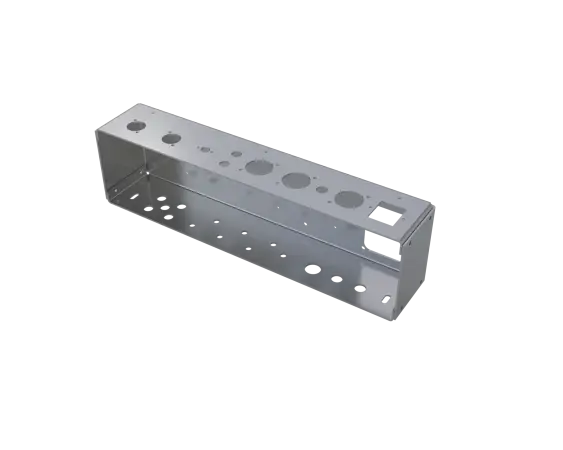

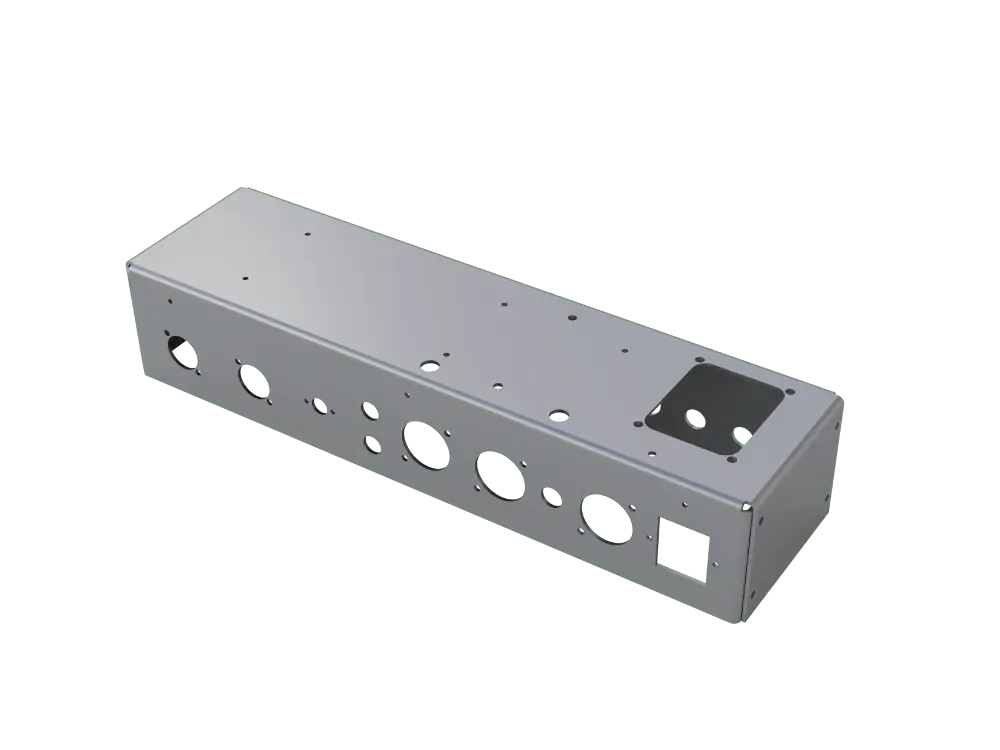

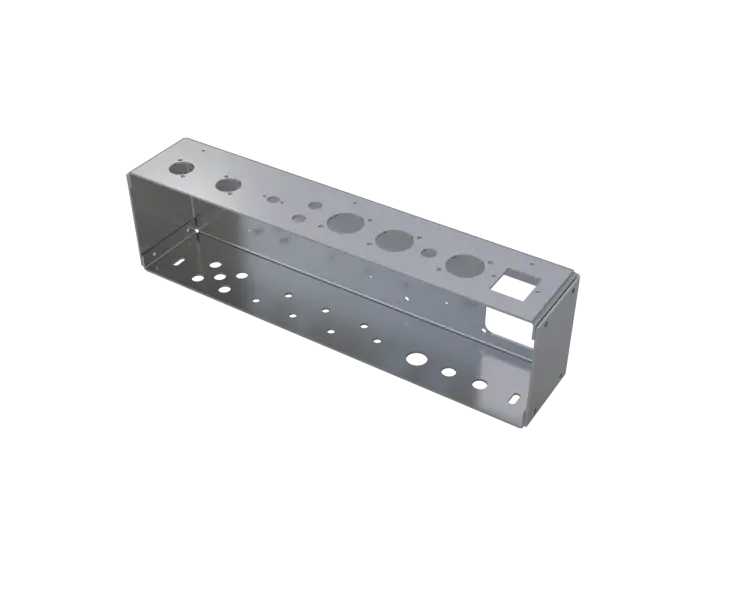

TT-Chassis 032 - 5Ä3

TTC 5E3 Tweed Deluxe Style, Nachbau basierend auf dem original 5E3 Combo

Spezifikationen

• Größe: 510 x 405 x 240 mm
• Chassis Ausschnitt: 308 x 55 mm
• Tolex: Fender Tweed
• Bespannung: Fender Oxblood Gold
• Rückwand: Open-Back
• Gewicht: ca. 7 kg
• Lautsprecher: Ohne
• Holz: 18 mm Kiefer
• Schwalbenschwanzverbindungen
• Made in Germany

[content:3210136]

Lemberg Combo für 5E3

• Gefertigt aus 15 mm Kiefer Multiplex
• Schallwand aus 12 mm Birke Mulitplex
• Chassis-Ausschnitt: 314 x 55 mm
• Größe: 510 x 405 x 240 mm
• Rückblende oben h = 100 mm
• Rückblende unten h = 80 mm
• Holz unbehandelt
• Gerade Ausführung
• Für 12" Lautsprecher
• Schrauben für Lautsprechermontage enthalten
• Nicht enthalten ist weitere Hardware wie Ecken, Griffe oder Füße

[content:3210136]

TT's Pro-Version des 5E3 - einfach gut !

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des TT 5Ä3 MKII Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker sowie Schaltplan und Layout sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Netztransformator Hammnond 291 AEX, Universal für 120,230 und 240 V Netzspannung
• Übertrager Hammond 1760e - 4/8/16 Ohm
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Chassis ( siehe Zubehörliste für passende Chassis )
• Knöpfe
• Blende (Faceplate)
• Headshell

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.
Dieses Projekt ist KEIN ANFÄNGERPROJEKT !

für den Bau von Turret-Boards

• 1x Innen- und 1x Außengewinde
• Gewindemaß: M2,5
• Außengewinde: 6.0 mm
• Innengewinde: 7.0 mm
• Material: Stahl, verzinkt
• Länge: 15 mm

Kabeldurchführung 10 mm - 5er Pack

• Farbe: schwarz
• Maße:
  • A: 10 mm
  • B: 12 mm
  • D: 17,5 mm
  • H: 6,8 mm
  • h: 2 mm
• Material: Weich-PVC, UL 94 V-2
• Betriebstemperatur: –30 bis +60 °C

Tube-Town EZ-Board #085

• Bohrungen: 8 x 46
• Größe: 80 x 420 mm
• Durchmesser Bohrung: 2,8 mm
• Material 2 mm
• Kein weiteres Bohren notwendig

Das EZ-Board kann entweder direkt als Eyelettboard verwendet werden wobei eine Installation von Eyeletts nicht notwendig ist oder zusammen mit Turrets Typ 1509-4 oder TT Typ 32 als Turret-Board.

Dateien:

• Anwendungshinweis Turret-PCB



TT's Pro-Version des 5E3 - einfach gut !

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des TT 5Ä3 MKII Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker sowie Schaltplan und Layout sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Netztransformator Hammnond 291 AEX, Universal für 120,230 und 240 V Netzspannung
• Übertrager Hammond 1760e - 4/8/16 Ohm
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Chassis ( siehe Zubehörliste für passende Chassis )
• Knöpfe
• Blende (Faceplate)
• Headshell

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.
Dieses Projekt ist KEIN ANFÄNGERPROJEKT !

• Typ: Chickenhead, Miniatur
• Material: Phenolic
• Achse: 6 - 6,3 mm
• Größe: 22,75 x 13,7 mm
• Befestigung: Befestigungsschraube
