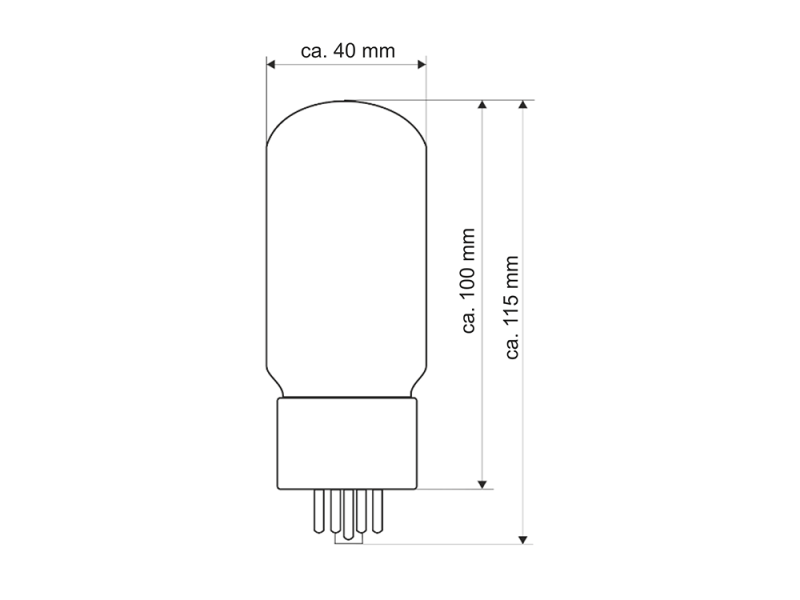

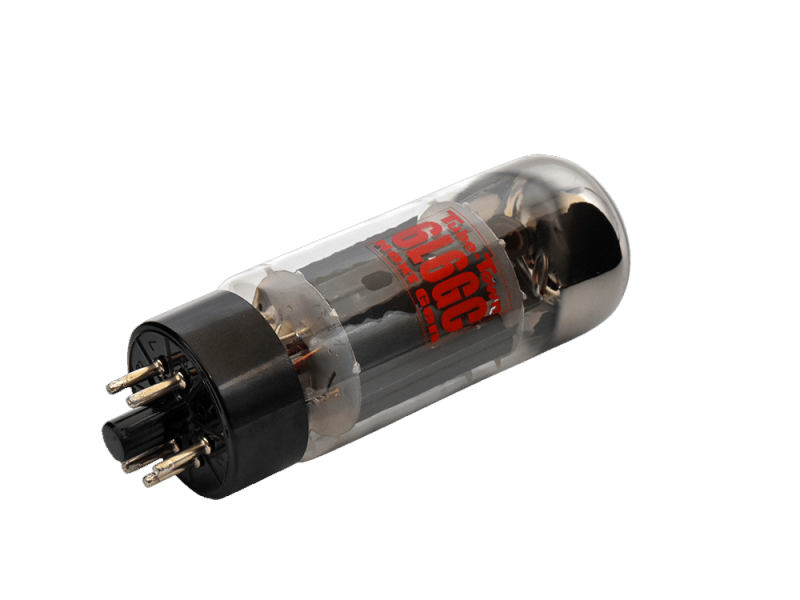

TT 6L6 GC - Next Gen - PAAR

Gleichrichterröhre
GZ34S is 5AR4 octal base rectifier diode. It provides strong current output. Suitable for all Hi-Fi and Guitar amplifiers.

Dateien

• Datenblatt

TT-Selektion: Balanced
Beide Systeme mit gleicher Verstärkung

Hohe Verstärkung, weicher, blusiger Klang mit sehr gutem Ansprechverhalten und hoher Dynamik. Eine sehr gute Röhre für Gitarren und Bassverstärker.

Dateien

• Datenblatt

TT-Selektion: Balanced
Beide Systeme mit gleicher Verstärkung

Warmer und ausgewogener Gesamtklang, gepaart mit hoher Auflösung und Brillanz, weshalb  die TT12AT7 beste Ergebnisse owohl in Instrumental- als auch Audio/HighEnd Verstärkern erzielt.

• Warmes und ausgewogenes Klangbild
• Hervorragende klangliche Auflösung und Brillanz
• Ideal für Instrumental- und Audio/HighEnd Verstärker

Tipp:
Oftmals werden 12AU7 und 12AT7 Typen anstatt 12AX7 Röhren eingesetzt um hierbei entweder die Gesamtleistung des Verstärkers zu reduzieren oder nur die Übersteuerung der Vorstufe zurück zu nehmen. Besonders die 12AU7 bringt im Vergleich zu einer 12AX7 einen sehr großen klanglichen Unterschied, der meist deutlich größer ist als bei einem Wechsel von 12AX7 zu 5751 oder 12AT7.

Beim Einsatz einer 12AU7 in einer Treiberstufe, die normalerweise für 12AX7 ausgelegt ist, wird in der Regel die Gesamtleistung der Endstufe zurück genommen. Wie groß dieser Unterschied ist hängt vom Verstärker bzw. der Schaltung ab. So erreicht zum Beispiel eine Marshall mit einer 12AX7 in der PI-Stufe der auf Volumen 5 eingestellt ist, dann die gleiche Lautstärke mit einer 12AU7 auf Volumen 6 (Lautstärke gefühlt, nicht gemessen).

Elektrische Eigenschaften

• Heizspannung (Uf): 6.3V oder 12.6V
• Heizstrom (If): 300mA bei 6.3V, 150mA bei 12.6V
• Anodenspannung (Ua): Maximal 300V
• Gitterspannungen (Ug1): -2V (typisch)
• Anodenstrom (Ia): 10mA (typisch)
• Anodenverlustleistung: Maximal 2.5W pro Triode
• Anodenwiderstand (ra): 11kΩ
• Verstärkungsfaktor (μ): 60
• Transkonduktanz (S): 5.5mA/V
• Eingangskapazität (Cin): 1.6pF
• Ausgangskapazität (Cout): 1.6pF

Mechanische Eigenschaften

• Sockel: B9A (Noval)
• Anzahl der Pins: 9

Pinbelegung

• 1 Anode (Triode 1)
• 2 Gitter (Triode 1)
• 3 Kathode (Triode 1)
• 4 Heizung (f)
• 5 Heizung (f)
• 6 Anode (Triode 2)
• 7 Gitter (Triode 2)
• 8 Kathode (Triode 2)
• 9 Mittlere Heizung (f)

Anwendungshinweise

• Heizungsbetrieb: Die Röhre kann mit 6.3V oder 12.6V betrieben werden, je nach Schaltungsdesign.
• Gitterwiderstände: Es wird empfohlen, Gitterwiderstände von mindestens 1MΩ zu verwenden, um eine stabile Funktion zu gewährleisten.
• Kopplungskondensatoren: Kondensatoren mit niedriger Kapazität (typisch 0.1µF) werden empfohlen, um Hochfrequenzstörungen zu minimieren.

• Leistung: 3,5 W
• 4 Ohm @14k5
• 8 Ohm @ 29k

• Drossel für Fender 125C1A & 022699
• Bandmaster, Dual Showman, Pro Reverb, Twin Super
• 4 H

Dateien:

• Datenblatt

• Powertransformer for (Bandmaster Tweed, Bandmaster Reverb AA1069, AA270, AA763, Silverface, Blackface, Tweed) (Baseman Combos, Baseman Tweed, Baseman 5F6, 5F6A, Baseman 59) (Pro Tweed, Pro, Pro Blackface, AB763, Pro Reverb AA1069, AA270, AB668, Silverface) (Super Tweed, Super Brownface, 5F4, 6G4, 6G4A, Super Reverb AA270, AA763, AB568, AB763, Blackface, Silverface) (Vibroverb 6G16, AA763, Blackface)
• Fender Part Number 125P5D and 022798

Dateien:

• Datenblatt

• Typ: Elektrolyt Kondensator
• Kapazität: 22 µF
• Nennspannung: 100 V
• Toleranz: - 20 % / +20 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 7 mm x 11 mm
• Anschluss: axial

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.
