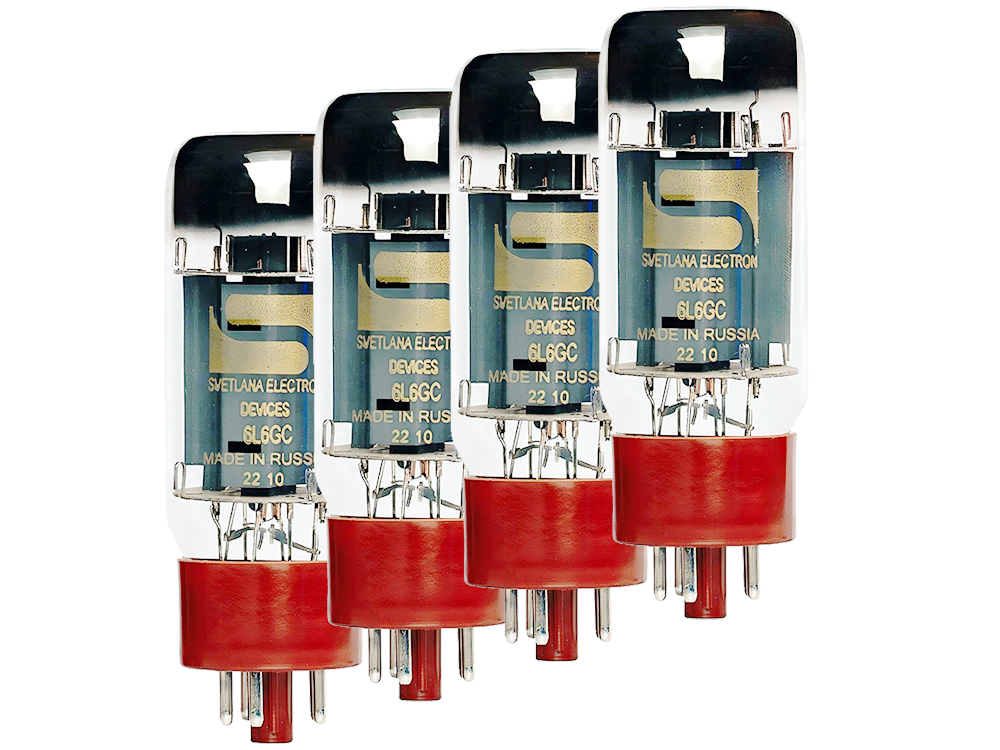

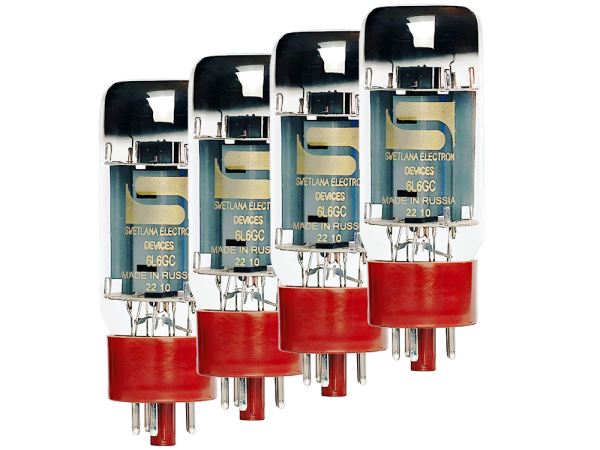

Svetlana 6L6 Red Label - QUARTETT

Sovtek 6L6 WXT+ / STR430 - #16 - Mesa RED

• Entsprich dem Mesa Farbcode RED (rot)
• Preis pro Röhre

FAQ: Wenn ich zwei oder mehr dieser Röhren bestelle, sind sie dann alle "gematcht"?
Ja, die Röhren sind alle "gematcht" und für die oben genannten Verstärker ausgewählt.

FAQ: Kann ich die Röhren selbst austauschen oder muss etwas eingestellt werden?
Einstellarbeiten sind bei den genannten Verstärkern nicht möglich (es sei denn, es wurde eine Bias-Einstellung nachgerüstet). Der Austausch kann daher ohne Einstell- oder Messarbeiten erfolgen.

4 Röhren, gematcht als Quartett

Premium Power Beam Tetrode, die das Erbe von Tung-Sol fortsetzt. Mit dem ultimativen musikalischen Ton und sanftem Overdrive liefert die STR den Sound, der Tung-Sol zum Maßstab für Qualität gemacht hat.
Eine getreue Neuauflage des originalen Tung-Sol STR, gebaut nach den gleichen "Special Tube Request"-Spezifikationen der Verstärkerhersteller der 60er Jahre.

Dateien

• Datenblatt



Gleichrichter

Diese Ausführung der 12XA7 produziert höchste Verstärkung bei niedrigem Grundrauschen.Durch die speziell aufgebaute Heizung auch besonders gut geeignet für Verstärker mit Wechselstromheizung.

Dateien:

• Datenblatt

Sehr lineare arbeitende 12AX7 / ECC83 mit langen Anodenblechen und Spiralheizung, wodurch die Röhre unempfindlicher gegenüber Einstreuungen bei  Wechselspannungsheizung wird.
Wir empfehlen diese Röhre sowohl für Audio- und Highend-Verstärker als auch für "moderne" Fender-Amps mit mehr Overdrive, aber auch als Eingangsröhre in alten Marshall JCM800.

Hinweis: Röhren mit langen Anodenblechen werden klanglich oft als "wärmer" oder "voller" beschrieben, während Röhren mit kurzen Anodenblechen eher einen "strafferen Klang" bieten. Ein Nachteil von Röhren mit langen Anodenflächen ist allerdings ihre größere Anfälligkeit für Vibrationen und mechanische Schwingungen, weshalb sie in kritischen Positionen eher vermieden werden sollten.

Dateien

• Datenblatt

Hohe Verstärkung, weicher und bluesiger Klang mit sehr gutem Ansprechverhalten und hoher Dynamik machen die JJ12AX7 zu einer ausgezeichneten Wahl für Gitarren- und Bassverstärker.

Dateien

• Datenblatt

4 Röhren, gematcht als Quartett

Die JJ EL34 II ist in den unteren Mitten und Tiefen voller ohne dabei Abstriche bei den Höhen zu machen. Deutlich stärker als die normale JJ EL34 aber nicht so aggressiv wie die JJ E34L.

Typische Betriebswerte

• Ua = 250 V
• Ug3 = 0 V
• Ug2 = 265 V
• Ug1 = -13,5 V
• Ia = 100 mA
• Ig2 = 14,9 mA
• S = 11 mA/V
• Ri = 15 kΩ
• μg2/g1 = 11

Maximalwerte

• Ua0 = 2000 V
• Ua = 800 V
• Wa(max) = 25 W
• Ug20 = 800 V
• Ug2 = 450 V
• Wg2(max) = 8 W
• Ik = 150 mA
• Uk/f = 100 V
• Rk/f = 20 kΩ

Dateien

• Datenblatt

JJ EL84 #06 - Standard

• Empfohlen für Peavey Classic 30 / 50, AC30 und ähnliche Verstärker
• Preis pro Röhre

FAQ: Wenn ich zwei oder mehr von diesen Röhren bestelle, sind diese dann alle "gleich" ?
Ja, die Röhren sind alle "gematcht" und für die o.a Verstärker selektiert.
FAQ: Kann ich die Röhren selbst austauschen oder muss etwas eingemessen werden ?
Einstellarbeiten sind an den aufgeführten Verstärker nicht möglich (sofern keine Bias-Einstellung nachgerüstet wurde). Der Austausch kann daher ohne Einstell bzw. Einmessarbeiten erfolgen.

Tube-Town 12AX7 / ECC83 Preamp-Tube

Die TT12AX7 überzeugt mit ihrer feinen und detailreichen Wiedergabe der Höhen, die selbst bei hoher Verstärkung erhalten bleibt. Durch den höheren k3-Anteil klingt die TT12AX7 deutliche klarer als vielen anderen 12AX7/ECC83 Röhren , wodurch der Bassbereich deutlich straffer erscheint. Diese Röhre empfehlen wir daher besonders für Stile wie Clean, Crunch und Metal, bei denen eine hohe Verstärkung und klare Transparenz gefragt sind.

Elektrische Eigenschaften

• Heizspannung (Uf): 6.3V oder 12.6V
• Heizstrom (If): 300mA bei 6.3V, 150mA bei 12.6V
• Anodenspannung (Ua): Maximal 300V
• Gitterspannungen (Ug1): -2V (typisch)
• Gitterspannungen: -50V bis 0V
• Anodenstrom (Ia): 1.2mA (typisch)
• Anodenverlustleistung: Maximal 1W pro Triode
• Anodenwiderstand (ra): 62.5kΩ
• Verstärkungsfaktor (μ): 100
• Transkonduktanz (S): 1.6mA/V
• Eingangskapazität (Cin): 1.6pF
• Ausgangskapazität (Cout): 1.6pF

Mechanische Eigenschaften

• Sockel: B9A (Noval)
• Anzahl der Pins: 9

Pinbelegung

• 1 Anode (Triode 1)
• 2 Gitter (Triode 1)
• 3 Kathode (Triode 1)
• 4 Heizung (f)
• 5 Heizung (f)
• 6 Anode (Triode 2)
• 7 Gitter (Triode 2)
• 8 Kathode (Triode 2)
• 9 Mittlere Heizung (f)

Anwendungshinweise

• Heizungsbetrieb: Die Röhre kann mit 6.3V oder 12.6V betrieben werden, je nach Schaltungsdesign.
• Gitterwiderstände: Es wird empfohlen, Gitterwiderstände von mindestens 1MΩ zu verwenden, um eine stabile Funktion zu gewährleisten.
• Kopplungskondensatoren: Kondensatoren mit niedriger Kapazität (typisch 0.1µF) werden empfohlen, um Hochfrequenzstörungen zu minimieren.
