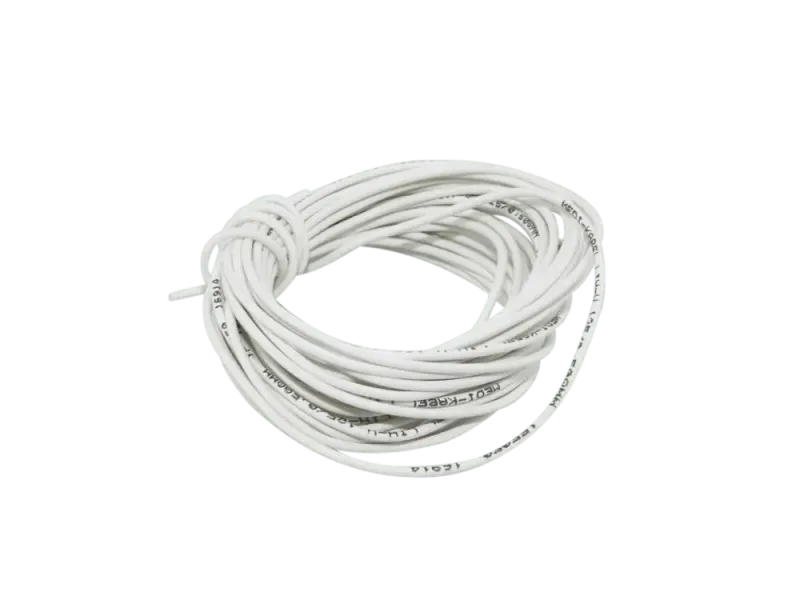

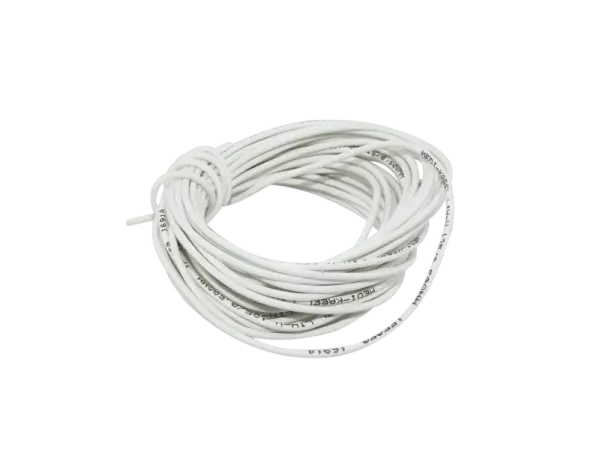

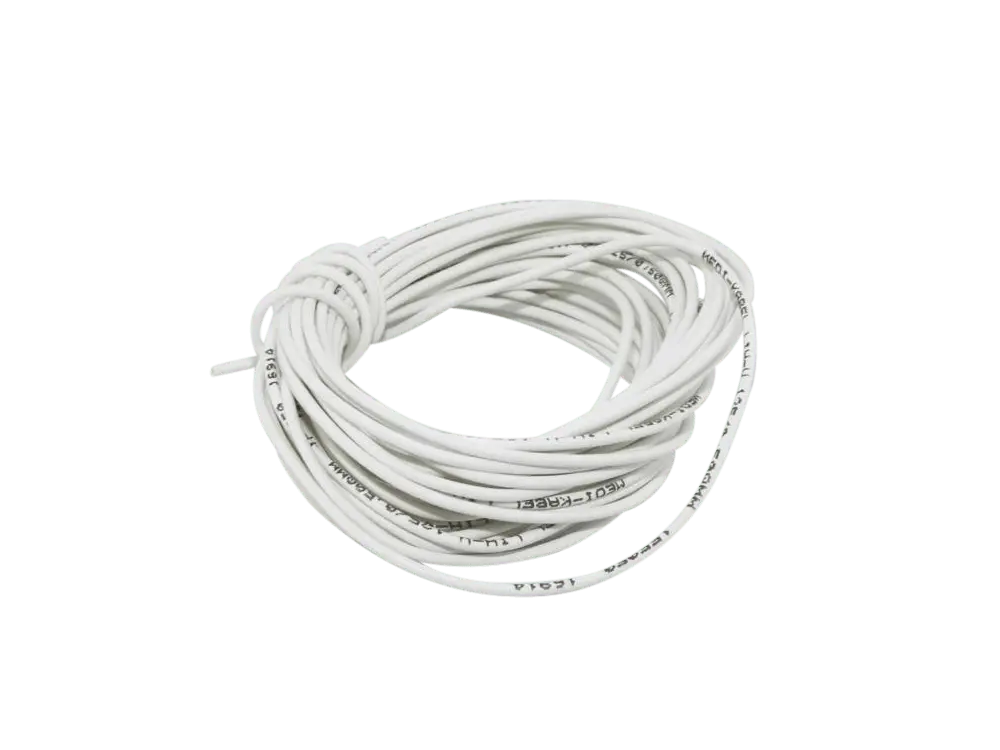

Schaltlitze LIH/125 0,5 mm², Hochvolt, 5 m, weiss

Der LNDVerb Bausatz basiert auf der klassischen Fender Reverb-Treiber Schaltung, verwendet aber statt Röhren die LND150 Mosfets, welche mit bis zu 500 V betrieben werden können und dem Verhalten einer echten Röhre sehr nahe kommen.

Das Modul kann sowohl in Verstärkern integriert als auch im Stil der Fender Reverb-Unit als Standalone-Einheit betrieben werden.

Das Modul benötigt weniger als 10 mA an Strom. Somit lässt es sich problemlos mit der VPump betreiben (Standalone) aber auch mit im Verstärker vorhandenen Spannungsversorgungen betreiben, ohne dass der Netztrafo gegen einen leistungsfähigeren Typ ausgetauscht werden muss.

Zum Betrieb ist ein Treiber-Transformator vom Typ 125A20B oder vergleichbar sowie eine Hallspirale notwendig. Weitere Infos im anhängenden Datenblatt.

Die benötigten Chinchbuchsen und Potentiometer sind im Bausatz enthalten.

Passende Bauteile sind unten aufgelistet und können je nach Bedarf mit dem Modul mit bestellt werden.

Dateien

• Datenblatt

Der TT-VPump Bausatz ist ein sehr effektiv arbeitender Spannungsvervielfältiger, welcher aus einer 12V DC Eingangsspannung eine Ausgangsspannung von 90 V DC bis zu 220 V DC erzeugt.
Die Schaltung ist bereits seit Jahren erprobt und wurde bei diesem Bausatz auf eine kompakte Größe angepasst und für den Einsatz in kleinen Vorverstärkergehäusen optimiert. Ideal also für Röhren-Bodeneffekte und Preamps ohne den Bedarf von zusätzlichen Trafos und HV Siebkondensatoren.

Die VPump kann mit einem standard 12V Schaltnetzteil betrieben werden. Ein Schaltnetzteil ist im Bausatz nicht enthalten.

Spezifikation:
Eingangsspannung: 12 V DC @ min 4 VA
Ausgangsspannung: 90 - 220 V DC, einstellbar
Ausgangsstrom: 15 mA @ 220 V DC max

Dateien:

• Layout PCB V1.4
• Layout PCB V1.5
• Layout PCB V1.6

• Typ: Potentiometer Panelmontage
•   Push-Pull
• Nennleistung: 0,5 W
• Toleranz: 20%
• Spannung: 750 V DC
• Achse: 6,35 mm, solid shaft
• Achsenlänge: 15 mm
• Bohr Ø: 9,4 mm
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

• Typ: Fender Blackface Style
• Material: Phenolic
• Achse: 6 - 6,3 mm
• Größe: 30 x 16,1 mm
• Befestigung: Befestigungsschraube

Metalloxid Film Widerstand

• Montage: Axial
• Nennleistung: 5 W
• Abweichungstoleranz: 5 %
• Temperaturkoeffizient: 350 PPM / C
• Betriebstemperatur min/max: - 55 C / + 155 C
• Nennspannung: 500 V
• Durchmesser: 8,5 mm
• Länge: 25 mm
• Anschlussdrahtdurchmesser: 0.75 mm

aus vernickeltem Messing
mit M3 Gewinde
Lochdurchmesser: 3,2 mm
Maße: 10 x 11 mm

• 1x Innen- und 1x Außengewinde
• Gewindemaß: M3
• Außengewinde: 6.0 mm
• Innengewinde: 3.0 mm
• Material: Stahl, verzinkt
• Länge: 5 mm

• Größe: 6,3 mm 1/4"
• Pole: 2-polig, mono
• Ausführung: gerade
• Anschlussart: Lötanschlüsse
• Gehäuse: Metall
• Farbe: silber / schwarz
• Kabelaufnahme: max 7 mm
• Hersteller Rean (by Neutrik)

Dateien:

• Datenblatt

Drei Ecken hat mein Hut...

so wie der TRICONE® XXL (Art.-Nr.:hc-hij63tc-sm) Klinkenstecker, den Sie selbst ohne Lötkolben auf das TRICONE® XXL Kabel konfektionieren können. Mit dem TRICONE® XXL-Set können Sie Ihr Gitarrenkabel, Instrumentenkabel und Patchkabel kinderleicht selbst herstellen und, falls nötig, auch vor Ort reparieren – in Rekordzeit. Das TRICONE® XXL besitzt eine stattliche Isolation aus geschäumtem PE, die fest von einem Carbonschirm umschlossen und formstabil gehalten wird. Das optimiert die Kapazität und garantiert eine verlustfreie Höhenwiedergabe, auch bei längeren Distanzen. Diese Konstruktion und der CU-Geflechtschirm schützen das Kabel ideal gegen äußere Einstreuungen. Der Mantel aus speziellem LONGLIFE-COMPOUND sorgt für eine hohe Tritt- und Zugfestigkeit.

TRICONE® ist ein geschütztes und eingetragenes Markenzeichen der Firma SOMMER CABLE GmbH.

VORTEILE:

• Druckvolles und klares Klangbild bei Übertragung aller Instrumentensignale
• Doppelte Schirmung mittels Cu-Geflecht und leitendem Carbonschirm
• Sehr flexibel und leicht trommelbar durch die Verwendung feiner Einzellitzen
• Extrem langlebig und robust durch LONGLIFE-COMPOUND Mantel

ANWENDUNG:

• Hochwertige Gitarrenleitung für Stage & Studio
• Unsymmetrisches Kabel für alle Saiteninstrumente, Keyboards, Sampler, Mischpulte etc.

TECHNISCHE DATEN:

• Aufbau LI2Y(LS)CY 1x0,50mm²
• Mantel Durchmeser LLC (Long Life Compound) 5,9 mm
• AWG 20
• Innenleiter 1 x 0,50 mm²
• Cu-Litze per Ader 28 x 0,15 mm
• Leiterisolation Foam/skin-PE 2,8 mm
• Abschirmung Cu-Geflecht verzinnt + Semiconductor
• Bedeckung opt. 100 %
• Temperaturbereich min. -25 °C
• Temperaturbereich max. 60 °C
• Brandlast je m 0,27 kWh
• Gewicht bei 1 m 44 g
• Farbe black

ELEKTRISCHE DATEN:

• Kapazität Ader/Schirm bei 1 m 88 pF
• Leiterwiderstand bei 1 km 90 Ohm
• Isolationswiderstand bei 1 km 1 GOhm

 Einheit: Preis pro 1 meter
