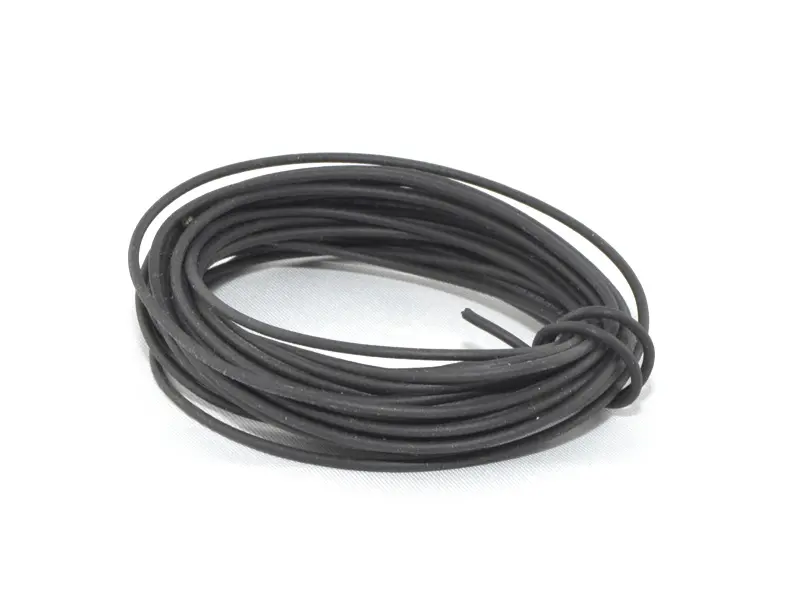

Schaltlitze LIH/125 0,5 mm², Hochvolt, 5 m, schwarz

• Cu-Draht, verzinnt - starr
• Drahtdurchmesser: 0,8 mm
• Querschnitt: 0,5 mm²
• Außendurchmesser: 1,4 mm
• PVC-Isolation
• Betriebsspannung max.: 900 V
• Temperaturbereich: –15 bis +70 °C
• Länge: 100 m

Sehr lineare arbeitende 12AX7 / ECC83 mit langen Anodenblechen und Spiralheizung, wodurch die Röhre unempfindlicher gegenüber Einstreuungen bei  Wechselspannungsheizung wird.
Wir empfehlen diese Röhre sowohl für Audio- und Highend-Verstärker als auch für "moderne" Fender-Amps mit mehr Overdrive, aber auch als Eingangsröhre in alten Marshall JCM800.

Hinweis: Röhren mit langen Anodenblechen werden klanglich oft als "wärmer" oder "voller" beschrieben, während Röhren mit kurzen Anodenblechen eher einen "strafferen Klang" bieten. Ein Nachteil von Röhren mit langen Anodenflächen ist allerdings ihre größere Anfälligkeit für Vibrationen und mechanische Schwingungen, weshalb sie in kritischen Positionen eher vermieden werden sollten.

Dateien

• Datenblatt

TT-Selektion: V1 - Low Noise
Speziell für empfindliche Eingangsstufen (V1) selektierte Röhre

Die Doppeltrioden 12AX7 von Sovtek sind wegen ihrer hohen Zuverlässigkeit und ihres geringen Rauschens seit Jahren Standard bei den Herstellern von Verstärkern.

• Cinchbuchse, vergoldet mit Teflonisolierung
• 1 x schwarz
• 1 x rot
• 1 x gelb
• 1 x weiß
• Einbaudurchmesser: 6 mm

• Pri: 0-220-230-240 V (blau-schwarz-orange-gelb)
• Sec 1: 300-0-300 V @ 0,126 A (rot-grün | weiss-blau)
• Sec 2: 0-5-6,3V @ 2 / 1 A (orange-pink-grau)
• Sec 3: 3,15-0-3,15 V @ 3,25 A (schwarz-braun-lila)
• freie Enden ca. 200 mm
• Größe: ca. 102 x 52 mm
• Restlochverguss

Ein Kunde aus Schweden hat uns darüber informiert, dass dieser Transformator gut geeignet ist um einen defekten Trafo im Egnator Tweaker 15 aus zu tauschen.
Weitere Details hierzu unter diesen Links:
http://www.rig-talk.com/forum/viewtopic.php?f=26&t=169993
und
http://www.thegearpage.net/board/index.php?threads/egnater-tweaker-15-mods-if-any.1184645/page-4

Tweaker 15 original PT

Primary windings
1; Brown - Black (117 VAC)
2; Blue - White (100VAC)
For 230 VAC use :
Blue and Black cables are connected together
and Brown and White cables connected to 230 VAC

Secondary windings
1; Red-Black-Red ( 290 VAC - Center Tap[ground] - 290 VAC)
   Connections on circuit board = QC8 -- QC10 -- QC9

2; Green-Black-Green ( 3.15 VAC - Center Tap - 3.15 VAC) Heater
    Connections on circuit board = QC23 -- QC3 -- QC20



JJs Version des 12AT7/ECC81 Röhrentyps mit einem "warmen" und "weichen" Klang. Oft verwendet z.B. für Phaseninverter oder Reverb Treiberstufen.

Dateien

• Datenblatt

Psvane 12AX7 / ECC83 Vorstufenröhre aus der Classic-Serie mit rotem Logo.
Direkter Austauschtyp für alle 12AX7, ECC83 und 7025 Röhren.

[content:3210144]
[content:3210145]


• Typ: Aluminium Elektrolytkondensator
• Kapazität: 220 µF
• Nennspannung: 350 V
• Toleranz: -10%+30%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 25 mm x 38 mm
• Anschluss: axial

Elektrolyt Kondensator axial

• Kapazität: 30 µF
• Nennspannung: 500 V
• Toleranz: -10 % / +30 %
• Betriebstemperatur: - 25°C / + 70 °C
• Abmessung: Ø 25 mm x 42 mm
• Anschluss: axiale Anschlüsse

• Typ: Elektrolyt Becher Kondensator
• Kapazität: 1000 µF
• Nennspannung: 25 V
• Toleranz: - 20 % / +20 %
• Betriebstemperatur: - 55°C / + 105 °C
• Abmessung: Ø 10 mm x 19 mm
• Anschluss: radial
• RM: 5

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.

• Pri: 0-115-220-230-240 V (schwarz-grün-gelb-lila-rot / black-green-yellow-purple-red)
• Sec1: 300 V @ 0,1 A (rot / red)
• Sec2: 6,3 V @ 2 A (grün / green)
• Sec3: 12,6 V @ 1 A (blau / blue)
• freie Enden ca 200 mm
• Größe ca h=38mm d=90mm
• 50/60 Hz EN 61558
