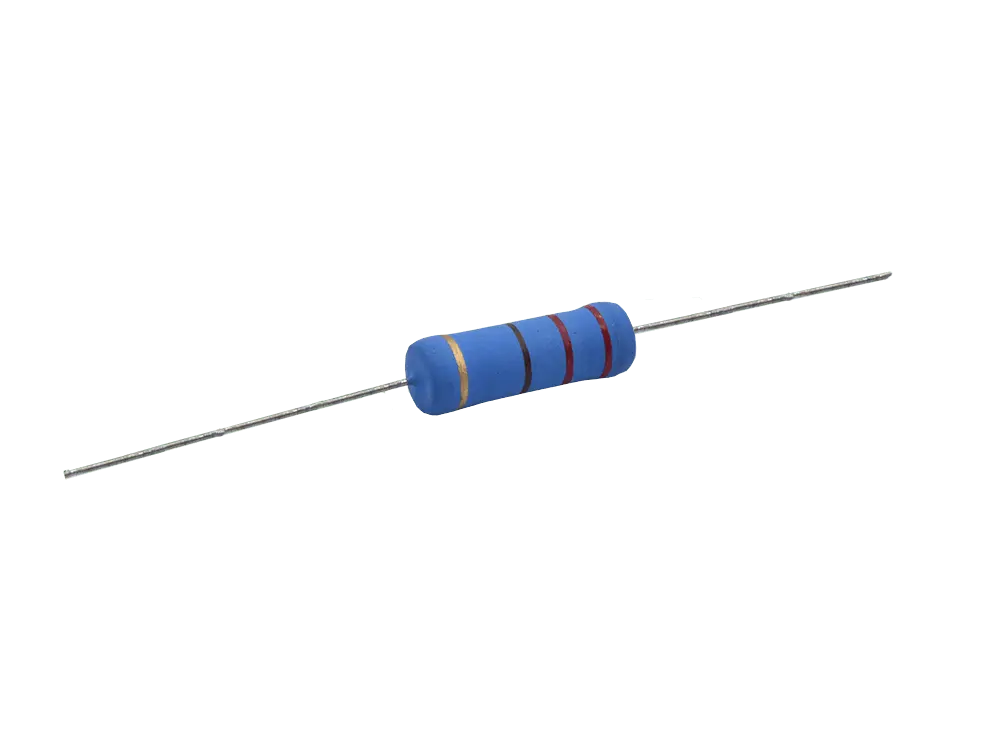

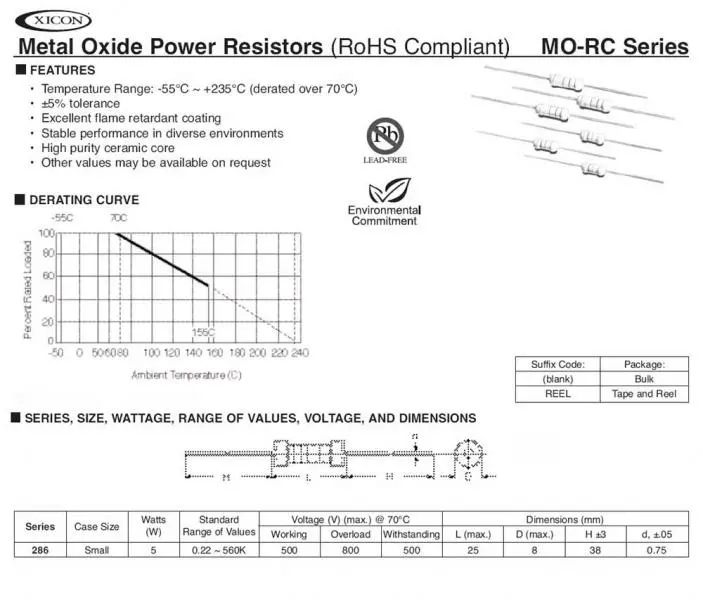

Metalloxid Widerstand 5 Watt, 3,3 kOhm , kleine Bauform

• Hochlastwiderstände
• 10W 5% High Ohm Cement Power Resistors
• Größe: 48 x 10 x 9 mm
• RoHS-konform

• Hochlastwiderstände
• 10W 5% High Ohm Cement Power Resistors
• Größe: 48 x 10 x 9 mm
• RoHS-konform

• Montage: Axial
• Widerstand: 100 Ohms
• Nennleistung: 5 W
• Abweichungstoleranz: 5 %
• Temperaturkoeffizient: 350 PPM / C
• Betriebstemperatur min/max: - 55 C / + 155 C
• Nennspannung: 500 V
• Durchmesser: 8,5 mm
• Länge: 25 mm
• Anschlussdrahtdurchmesser: 0.75 mm

Metalloxidschicht-Widerstand, 5 Watt

• +/- 5 % Tolerant
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• kleine Bauform

Metalloxidschicht-Widerstand, 5 Watt

• +/- 5 % Tolerant
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• kleine Bauform

Bauteilesatz für die TT PSU Mini.

Der Satz enthält alle Bauteile zum Aufbau der Mini-PSU, mit Ausnahme einer Netztrafos und einer Drossel. Soll eine Drossel statt eines Widerstandes verwendet werden so muss die gewünschte Drossel zusätzlich bestellt werden.
Die Spannungsversorgung kann bis maximal 700 V DC an Ausgang B1 und B2, bis 450 V an Ausgang B3 betrieben werden und wird empfohlen für Röhren Röhrenverstärker bis maximal 50 Watt.
Die Größe der fertig aufgebauten Spannungsversorgung beträgt 97 x 55 mm bei einer Höhe von ca. 40 mm.
Weitere Details zur Schaltung und den Bauteilen können dem anhängenden Schaltplan entnommen werden.

Tipp: zur Simulation und Berechnung von Spannungsversorgungen den PSUDesigner von Duncanamps verwenden.

Dateien

• Dokumentation
