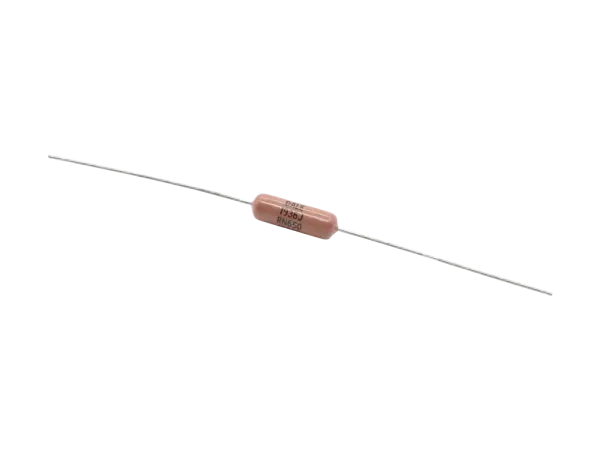

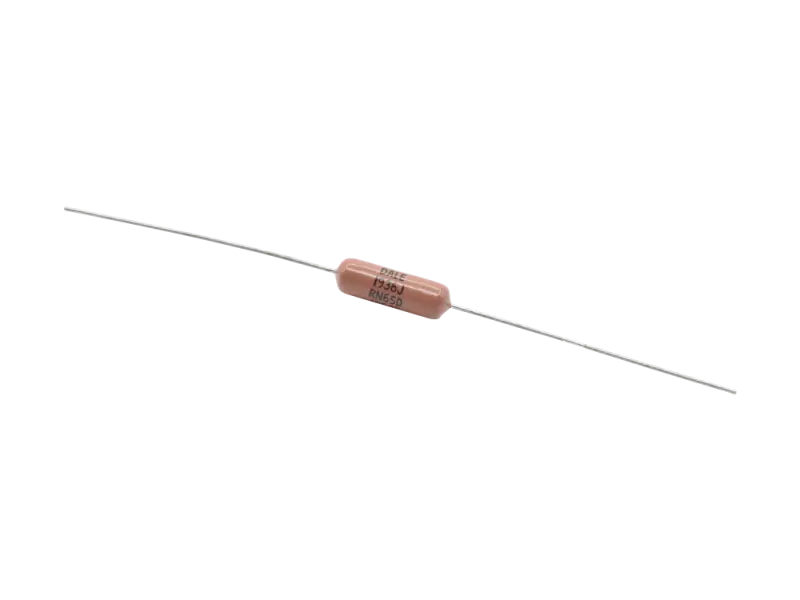

Metall Film Widerstand RN65D 1/2 Watt 475 R
Metall Film Widerstand RN65D 1/2 Watt 475 R
Metall Film Widerstand RN65D 1/2 Watt 475 R

Metall Film Widerstand RN65D 1/2 Watt 475 R

Art.Nr.:
rn65d-475r
auf Lager. Lieferzeit ca. 2-5 Tage* auf Lager. Lieferzeit ca. 2-5 Tage*
Gewicht (brutto):
0.005 kg je Stück
4,65 €

inkl. MwSt. zzgl. Versand

Merken
Frage stellen
Hinweis zur gesetzlichen Gewährleistung
Beschreibung
  • Metallfilwiderstand RN65D
  • Sehr geringes Grundrauschen (-40dB)
  • Sehr geringer Temperatur Koeffizient (5 ppm/V)
  • Militär-Ausführung
  • Toleranz: 1%
  • Nennleistung: 0,5 W (1/2 W)
  • Nennspannung: 350 V
  • Temperaturkoeffizient: +/- 100 PPM / C
  • Serie: CMF (Military RN, RL)
  • Betriebstemperaturbereich: - 65 C to + 175 C
  • Abmessungen: 4.57 mm Dia. x 4.57 mm W x 14.27 mm L
  • RoHS: NEIN
Sicherheitsinformation
Sicherheitsinformation für elektrische Bauteile, speziell für Röhrenverstärker

Bei allen elektrischen, elektromechnischen und mechanischen Bauteilen gelten grundsätzlich die Spezifikationen sowie Betriebsparameter die sich aus der jeweiligen Typen-Norm ergeben.
Weitere Hinweise sind, soweit vorhanden, den jeweiligen Datenblätern und Produktbeschreibungen zu entnehmenwelche dem Produkt bei liegen.

Allgemeine Hinweise

  • NICHT FÜR KINDER GEEIGNET - Verschluckungsgefahr durch Kleinteile
  • NICHT FÜR LAIEN GEEIGNET - Lebensgefahr durch hohe Spannungen
  • Es gelten die jeweils dem Bauteil zugrunde liegenden Sicherheits und Verarbeitungsvorgaben
  • CE-Konformität gilt nur bei fachgerechtem Einbau
  • Gewährleistung erlischt bei unsachgemäßem Umgang
  • Betreiber trägt Verantwortung für ordnungsgemäße Installation
  • Lokale Vorschriften und VDE-Bestimmungen sind einzuhalten
  • Nennleistung niemals überschreiten
  • Nennspannungen und Ströme niemals überschreiten

Erforderliche Fachkenntnisse

  • Umgang mit Messgeräten (Multimeter, Oszilloskop) und Auswertung der Messergebnisse
  • Sicherer Umgang mit hohen Spannungen (bis 500V und mehr)
  • Lesen und Verstehen von Schaltplänen
  • Auswahl der geeigneten Werkzeuge
  • Kenntnisse über elektrische Bauteile und deren Eigenschaften
  • Erste-Hilfe-Kenntnisse bei Elektrounfällen
  • Kenntnisse der VDE-Bestimmungen und Sicherheitsvorschriften

Spezifische Sicherheitshinweise nach Bauteilgruppen

Verstärkerröhren

  • Gefahr durch hohe Spannungen
  • Gefahr durch sehr hohe Hitzeentwicklung
  • Gefahr durch Glasbruch
  • Gefahr durch UV-Strahlung bei defekten Röhren

Transformatoren & Drosseln

Nur für Fachpersonal! Der Ein- und Ausbau von Netztransformatoren, Drosseln, Ausgangsübertragern und Schaltnetzteilen darf ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.
  • Gefahr durch hohe Spannungen
  • Gefahr durch Stromschlag
  • Gefahr durch hohes Gewicht
  • Verletzungsgefahr
  • Brandgefahr bei Überlastung

Kondensatoren

  • Explosionsgefahr bei falscher Polung von Elektrolyt-Kondensatoren
  • Betriebsspannung niemals überschreiten
  • Gefahr durch hohe Spannungen
  • Gefahr durch Stromschlag
  • Kondensatoren können Spannung über Stunden speichern

Widerstände

  • Gefahr durch große Hitze
  • Gefahr durch hohe Spannungen
  • Brandgefahr bei Überlastung
  • Gefahr durch heiße Oberflächen
  • Verbrennungsgefahr

Sicherungen

  • Nur durch identische Werte ersetzen
  • Niemals überbrücken oder "reparieren"
  • Ursache für den Sicherungsausfall vor Austausch finden
  • Brandgefahr bei falschen Sicherungswerten

Relais & Schalter

  • Gefahr durch Schaltfunken
  • Kontaktabbrand bei Überlastung
  • Brandgefahr bei defekten Kontakten

Potentiometer & Drehschalter

  • Gefahr durch hohe Spannungen an den Kontakten
  • Brandgefahr bei Überlastung
  • Mechanische Beschädigung kann zu Kurzschluss führen

Dioden & Gleichrichter

  • Gefahr durch hohe Spannungen
  • Hitzeentwicklung
  • Verbrennungsgefahr
  • Polung beachten
  • Funktionsausfall bei falscher Polarität
  • Kühlkörper erforderlich bei Leistungsdioden

Buchsen, Stecker & Kabel

  • Gefahr durch hohe Spannungen
  • Isolierung auf Beschädigungen prüfen
  • Zugentlastung beachten
  • Brandgefahr bei unterdimensionierten Kabeln
  • Berührungsschutz bei Hochspannungsbuchsen

Kühlkörper & Lüfter

  • Verbrennungsgefahr durch heiße Oberflächen
  • Mechanische Verletzungsgefahr bei laufenden Lüftern
  • Elektrische Gefahr bei defekten Lüftermotoren

Platinen & Lötstützpunkte

  • Gefahr durch scharfe Kanten
  • Brandgefahr durch Lötarbeiten
  • Gefahr durch Lötrauch
  • Belüftung erforderlich
  • ESD-Schutz beachten

Gehäuseteile & Befestigungsmaterial

  • Verletzungsgefahr durch scharfe Kanten
  • Elektrische Sicherheit
  • Erdung beachten
  • Ausreichende Belüftungsöffnungen vorsehen
  • Berührungsschutz für spannungsführende Teile

Messinstrumente & Anzeigen

  • Gefahr durch hohe Spannungen bei analogen Instrumenten
  • Zerbrechliche Glasfront
  • Verletzungsgefahr
Dokumente
Vishay RN65 CMF Datenblatt  (152.63 KB)
