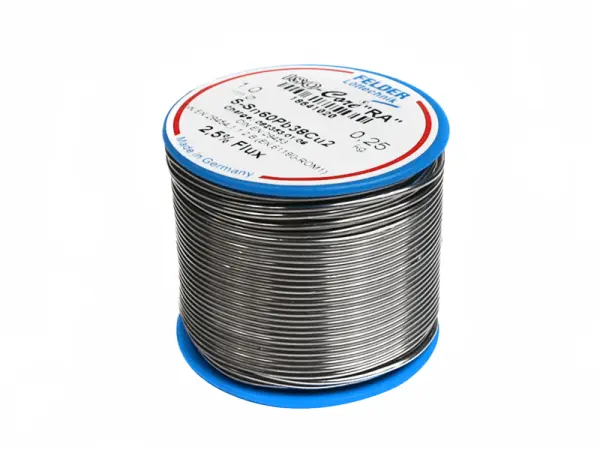

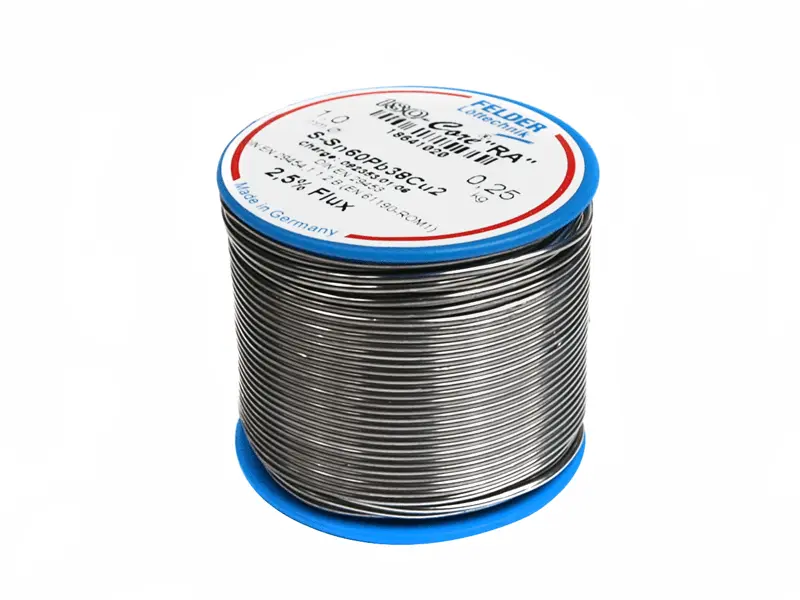

Lötdraht / Lötzinn 1,0 mm² / 250g

• Audio: 3 W
• Max. DC: 25 mA
• Pri. Inductance: 14,94 H

• Datenblatt

Bourns Gitarren Potentiometer

• Nennleistung: 250 mW (1/4 W)
• Nennspannung: 250 V
• Abweichungstoleranz: 20 %
• Klemmenart: Solder Lug
• Elementtyp: Carbon
• Wellendurchmesser: 6,3 mm
• Wellentyp: glatt / Solid Shaft

Bourns Gitarren Potentiometer

• Nennleistung: 250 mW (1/4 W)
• Nennspannung: 250 V
• Abweichungstoleranz: 20 %
• Klemmenart: Solder Lug
• Elementtyp: Carbon
• Wellendurchmesser: 6,3 mm
• Wellentyp: glatt / Solid Shaft

• Einschlagmutter M4
• Pack mit 8 Stk.

• Output Transformer 045216 / 1846 / 1848 Push-Pull
• für Bandmaster Tweed, Pro Tweed, Super Brownface, Super Tweed
• Pri: 6000 Ohm / CT
• Sec: 2.67, 4, 8 Ohm
• Power: 40 Watt

Dateien:

• Datenblatt

• Isolation: Silikon
• Betriebsspannung: 500 V
• Prüfspannung: 2000 V
• Temperaturbereich: –50 bis +180 °C
• Verpackung: 5 m
• Querschnitt: 0,5 mm²
• Aussendurchmesser: 2,1 mm
• Litzenaufbau: 16 x 0,20 mm, Cu verzinnt

• Isolation: Silikon
• Betriebsspannung: 500 V
• Prüfspannung: 2000 V
• Temperaturbereich: –50 bis +180 °C
• Verpackung: 5 m
• Querschnitt: 0,5 mm²
• Aussendurchmesser: 2,1 mm
• Litzenaufbau: 16 x 0,20 mm, Cu verzinnt

Hohe Verstärkung, weicher und bluesiger Klang mit sehr gutem Ansprechverhalten und hoher Dynamik machen die JJ12AX7 zu einer ausgezeichneten Wahl für Gitarren- und Bassverstärker.

Dateien

• Datenblatt

• Isolation: Silikon
• Betriebsspannung: 300 V AC / 500 V DC
• Prüfspannung: 2000 V
• Temperaturbereich: –40 bis +180 °C
• Verpackung: 5 m
• Querschnitt: 0,25 mm²
• Aussendurchmesser: 1,6mm
• Litzenaufbau: Cu verzinnt

4 Röhren, gematcht als Quartett

Die JJ EL34 II ist in den unteren Mitten und Tiefen voller ohne dabei Abstriche bei den Höhen zu machen. Deutlich stärker als die normale JJ EL34 aber nicht so aggressiv wie die JJ E34L.

• Ua = 250 V
• Ug3 = 0 V
• Ug2 = 265 V
• Ug1 = -13,5 V
• Ia = 100 mA
• Ig2 = 14,9 mA
• S = 11 mA/V
• Ri = 15 kΩ
• μg2/g1 = 11

Maximalwerte

• Ua0 = 2000 V
• Ua = 800 V
• Wa(max) = 25 W
• Ug20 = 800 V
• Ug2 = 450 V
• Wg2(max) = 8 W
• Ik = 150 mA
• Uk/f = 100 V
• Rk/f = 20 kΩ

Dateien

• Datenblatt

• Isolation: Silikon
• Betriebsspannung: 300 V AC / 500 V DC
• Prüfspannung: 2000 V
• Temperaturbereich: –40 bis +180 °C
• Verpackung: 5 m
• Querschnitt: 0,25 mm²
• Aussendurchmesser: 1,6mm
• Litzenaufbau: Cu verzinnt
