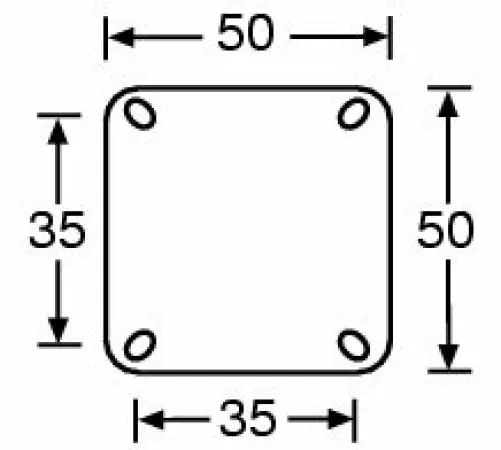

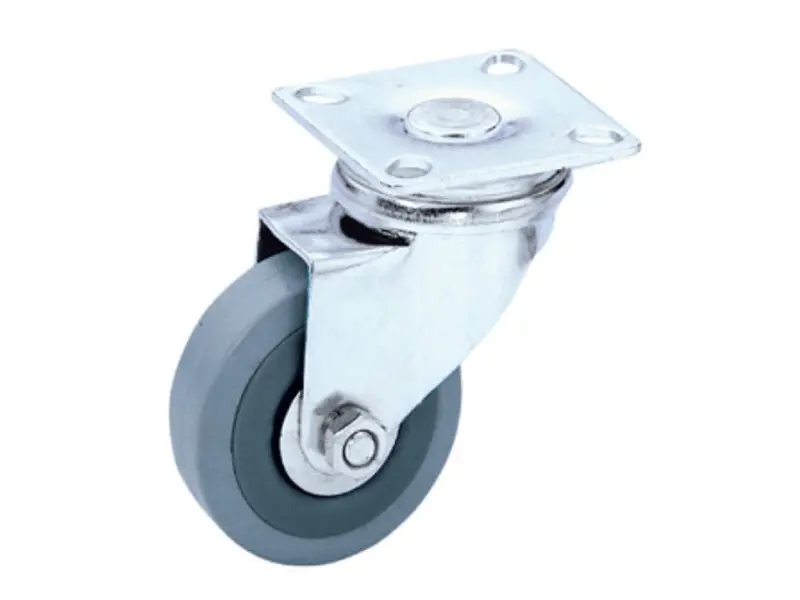

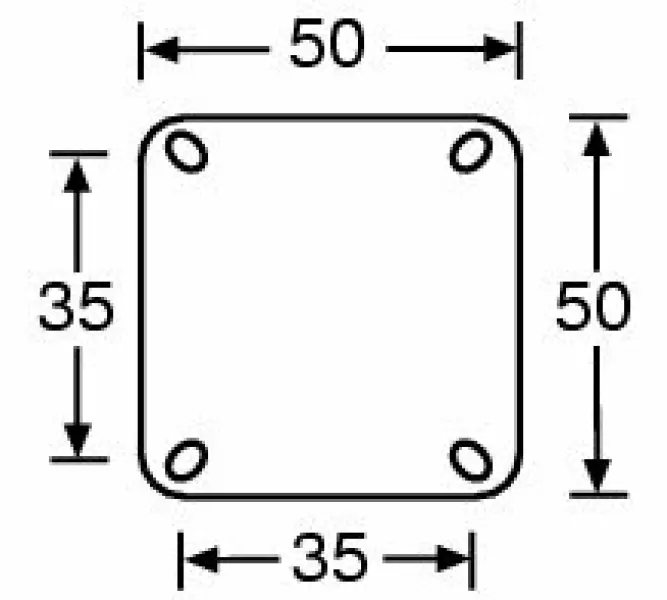

Lenkrolle 50 mm

• Spanplattenschraube
• Flachkopf mit angepresstem Bund
• DIN 968
• 4,5 x 19 mm, schwarz
• Extra flach - Ideal für die Befestigung der Metallecken

LND150N3-G - MOSFET

• Transistorpolung: N-Channel
• Überschlagsspannung Drain-Source: 500V
• Überschlagsspannung Gate-Source: +/- 20 V
• Drain-Gleichstrom: 30 mA
• Gehäuse: TO-92
• ROHS: Ja

Dateien:

• Datenblatt

2 Röhren, gematcht als Paar

Die hochwertige TTEL84-Röhre mit 12 Watt Leistung eignet sich perfekt für Gitarren-, Bass- und Audioverstärker. Inspiriert von den klassischen NOS EL84-Modellen, wird diese Röhre mit modernen Fertigungsmethoden hergestellt, um eine gleichbleibend hohe Qualität zu gewährleisten.

Sie bietet eine ideale Kombination aus Klang und Zuverlässigkeit und ist ein direkter Ersatz für alle EL84 bzw. 6BQ5 Röhren.

Elektrische Spezifikationen

• Typ: Pentode
• Sockel: Noval (B9A)
• Heizspannung: 6.3 V (5.8 V min / 7.7 V max)
• Heizstrom: ca. 0.76 A
• Anodenverlustleistung: 12 W
• Schirmgitterverlustleistung: 2 W

Betriebsbedingungen

• Anodenspannung (Va): max. 300 V
• Schirmgitterspannung (Vg2): max. 300 V
• Gittervorspannung (Vg1): -7.3 V (typisch für Klasse-A Betrieb)
• Anodenstrom (Ia): 48 mA (bei -7.3 V Gittervorspannung)
• Schirmgitterstrom (Ig2): 5 mA

Kennlinien

• Verstärkungsfaktor (μ): ca. 20
• Innenwiderstand (Ra): ca. 38 kΩ
• Steilheit (S): 11 mA/V

Mechanische Spezifikationen

• Länge: ca. 70 mm (ohne Pins)
• Durchmesser: ca. 22.5 mm
• Gewicht: ca. 25 g

Typische Anwendungen

• Klasse-A Verstärker: 5.7 W Ausgangsleistung bei 250 V Anodenspannung, 48 mA Anodenstrom
• Klasse-AB Verstärker: 17 W Ausgangsleistung bei 300 V Anodenspannung, 48 mA Anodenstrom pro Röhre (Push-Pull Konfiguration)

Pinbelegung

1. g1 (Steuergitter)
2. k, g3 (Kathode, Schirmgitter)
3. h (Heizung)
4. h (Heizung)
5. a (Anode)
6. (keine Verbindung)
7. (keine Verbindung)
8. g2 (Schirmgitter)
9. g3 (Schirmgitter)

Hinweise zur Verwendung

• Betriebstemperatur: Sollte in einem gut belüfteten Gehäuse betrieben werden, um Überhitzung zu vermeiden.
• Austauschbarkeit: EL84 kann durch die russische 6П14П oder die amerikanische 7189 ersetzt werden, wobei auf unterschiedliche Spezifikationen geachtet werden muss.

Montageset für alle TT- Chassis, welche für eine Montage mit Kägigmuttern vorgesehen sind sowie für die Befestigung von 19"-Gehäuse

Enthalten sind:

• 4 x Käfigmutter M6
• 4 x Gewindeschraube M6 x 30

Polyester Film Capacitors

• Nennspannung: 630 V
• Toleranz: +/- 10%
• Betriebstemperatur: - 55°C / + 125 °C
• Anschluss: radial

Faceplate für TT Bausatz Lummerland Express

• Farbe: #C01 schwarz/weiß
• Material: 1.5 mm Transply
• Satz beinhaltet Front- und Rückblende

Dateien:

• Vorlage

Breite ca. 135 cm
Preis pro laufendem Meter
Die Farbdarstellung ist abhängig vom Computermonitor und kann variieren
Auslieferung als ein zusammenhängendes Stück bei einer Bestellung von mehr als 1 m

Material:
80% PVC Film
20% Polyester-Baumwoll Gewebe

REACH konform

Bitte beachten !
Wird mehr als 1 m Tolex bestellt und Deutsche Post / DHL Paket (NICHT DHL Express) als Versandart ausgewählt, so
schneiden wir das Tolex auf eine Breite von ca. 115 cm, da die maximal zulässige Paketlänge bei diesen Paketdiensten auf 120 cm begrenzt ist.
