LED Ø3 mm Metallfassung Innenreflektor, schwarz

Tube-Town EZ-Board #080

• Bohrungen: 6 x 30
• Größe: 60 x 300 mm
• Durchmesser Bohrung: 2,8 mm
• Material 2 mm
• Kein weiteres Bohren notwendig

Das EZ-Board kann entweder direkt als Eyelettboard verwendet werden wobei eine Installation von Eyeletts nicht notwendig ist oder zusammen mit Turrets Typ 1509-4 oder TT Typ 32 als Turret-Board.

Dateien:

• Anwendungshinweis Turret-PCB



• Turrets, Lötstützpunkte
• für 2 mm Boards
• vernickelt

• Turrets, Lötstützpunkte
• für 3 mm Boards
• vernickelt

• Turrets, Lötstützpunkte, mit Schlitz
• für 3 mm Boards
• vernickelt

Trägerplatine zum Bau eines Turret-Sockels
Statt auf Platine oder Turretboard können die Bauteile direkt am Sockel montiert werden

• Neue Version 2024
• 1,6 mm, Lötstopplack in schwarz
• Durchmesser: 35 mm
• Kann direkt als "Eylet-Board" verwendet werden
• Bestückung mit Turrets für 2 mm Boards möglich
• Abstände zwischen den Pins grösser 2,5 mm
• Entsprich aktuell gültigen VDE Vorschriften
• Betriebsspannung 500 V DC
• Ausgelegt für Belton Sockel Noval und Oktal
• Seitliche Laschen für Montage auf Oktal-Sockel, können einfach abgebrochen werden, wenn diese nicht benötigt werden
• Empfohlene Abstandsbolzen: 30 - 40 mm, M3
• Siehe "Zubehör" mit empfohlenen und passende Bauteilen

Hinweis: am einfachsten lassen sich die Bauteile montieren, wenn keine Turrets verwendet werden.

Dateien:

• Anwendungshinweis Turret-PCB

Bauteilesatz für Doppel-Relais Umschalter

Der Bausatz beinhaltet alle Bauteile inkl. zwei Finder 6 V Relais.
NICHT enthalten sind die optionalen Schalter für die Front.
Die Schaltung kann mit der 6,3V Heizungsspannung versorgt werden.

Dateien

• Datenblatt

Lötösen, M3

• Aus Messing, versilbert
• Gewinkelt
• 5er Pack

• Turrets, Lötstützpunkte, mit Schlitz
• für 2 mm Boards
• vernickelt

Mutter für Alpha Potentiometer Serie APO-PCB16 oder ähnliche Ausführungen, entspricht Alpha HZ92-7-AF

• Größe: M7 x 0,75 mm
• Preis pro Mutter

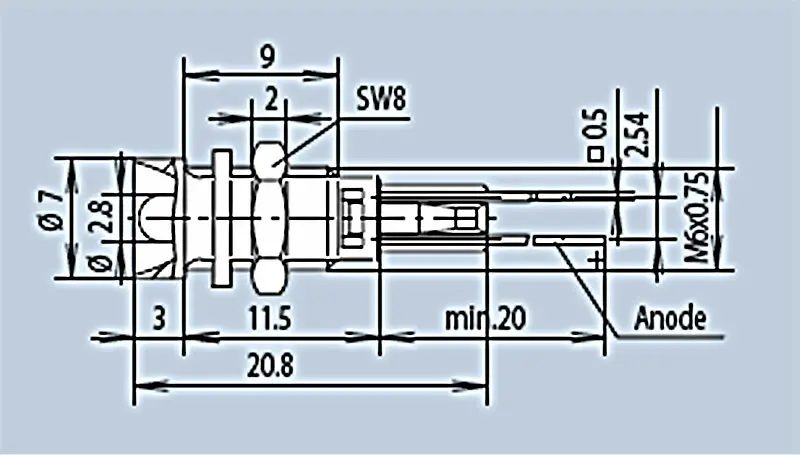

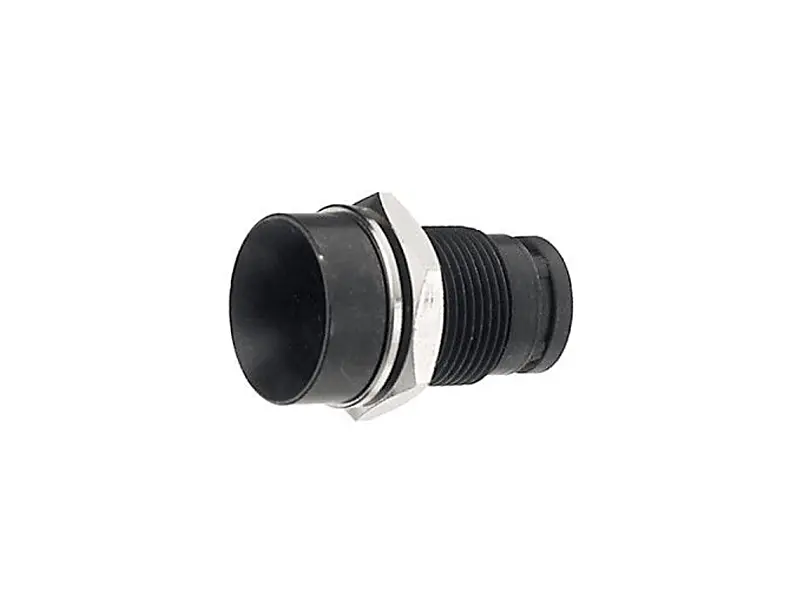

Die Signalleuchten für Frontplatteneinbau sind für Schraubbefestigung mit einer empfohlenen Einbaubohrung von Ø8mm ausgelegt. Die Fassungen sind mit Außen- oder Innenreflektor lieferbar. Der Steckeinsatz ist lösbar ausgelegt. Lieferung inklusive Scheibe und Sechskantmutter.

• LED 5,0 mm
• 6000 mcd
• Durchlassspannung 3 V
• blau
