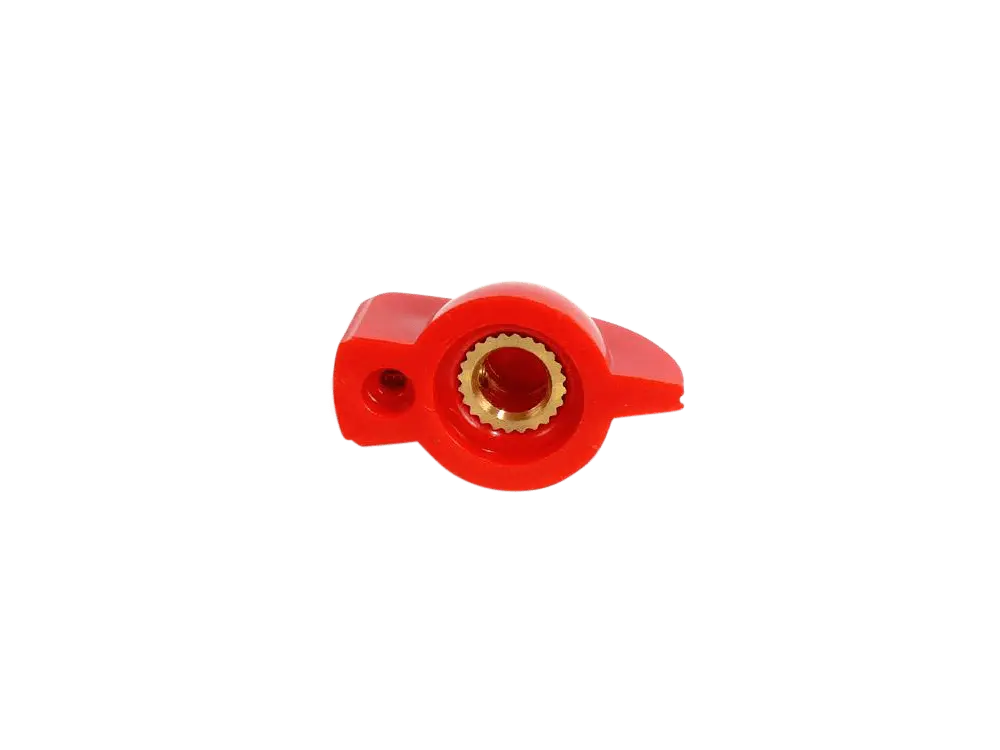

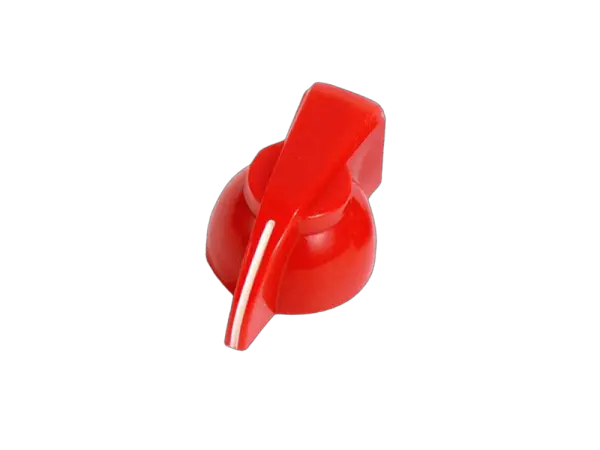

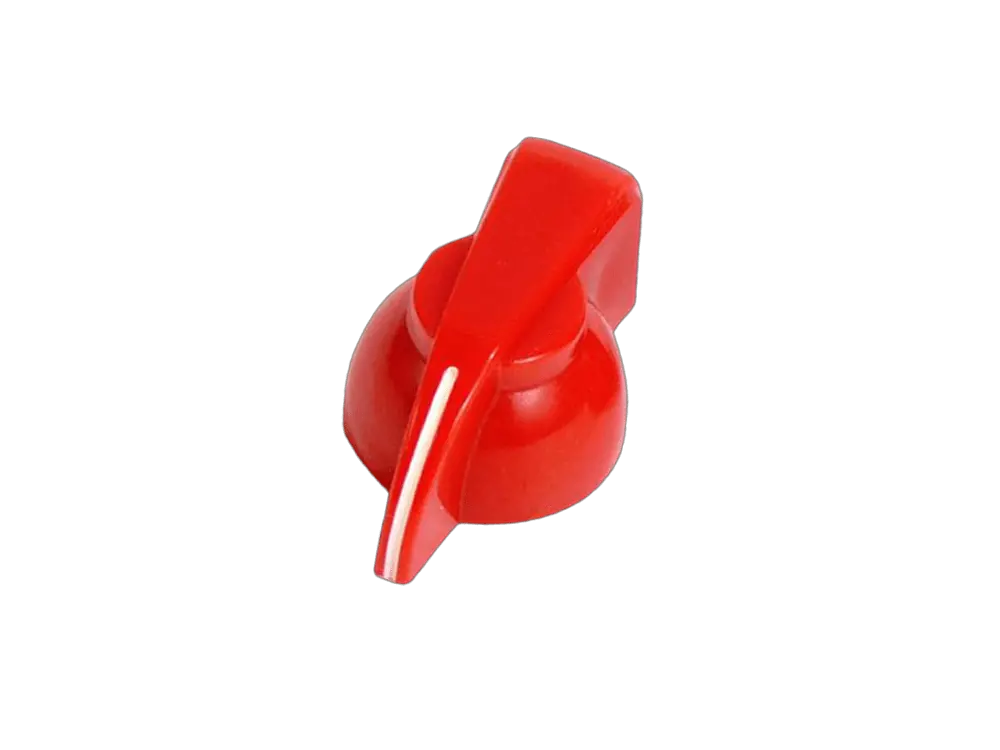

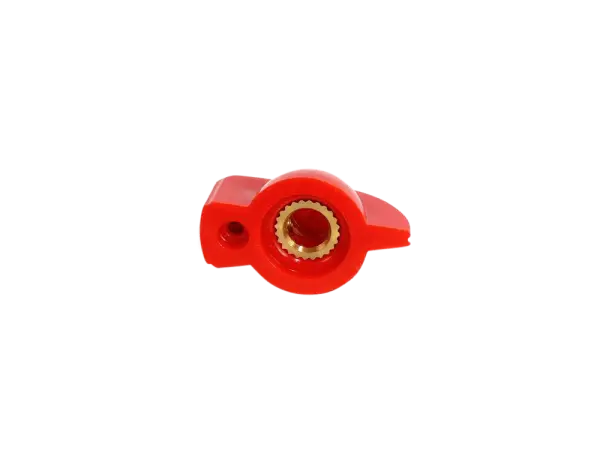

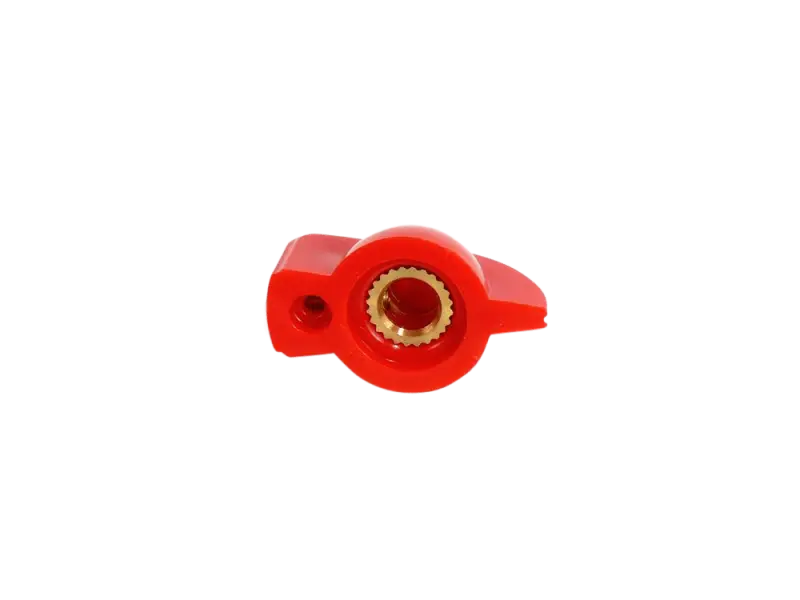

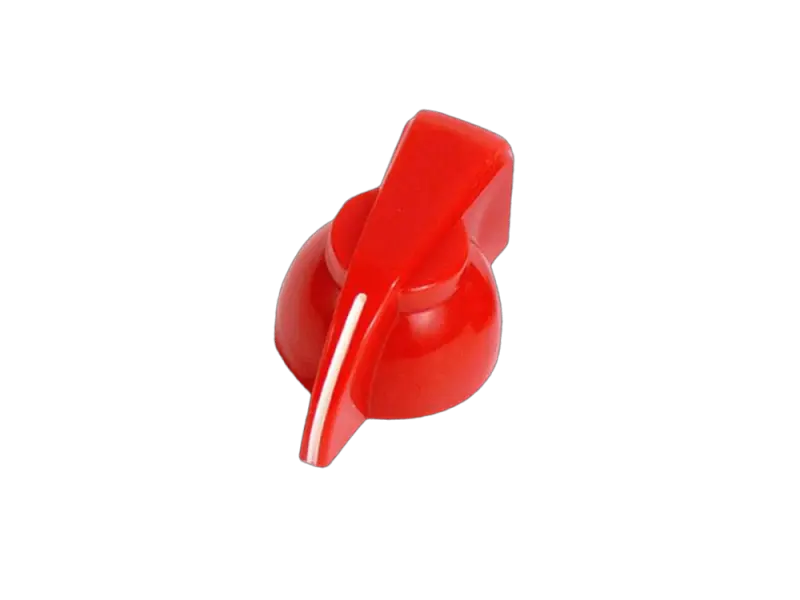

Knopf Chickenhead rot

• Typ: Chickenhead
• Material: Phenolic
• Achse: 6 - 6,3 mm

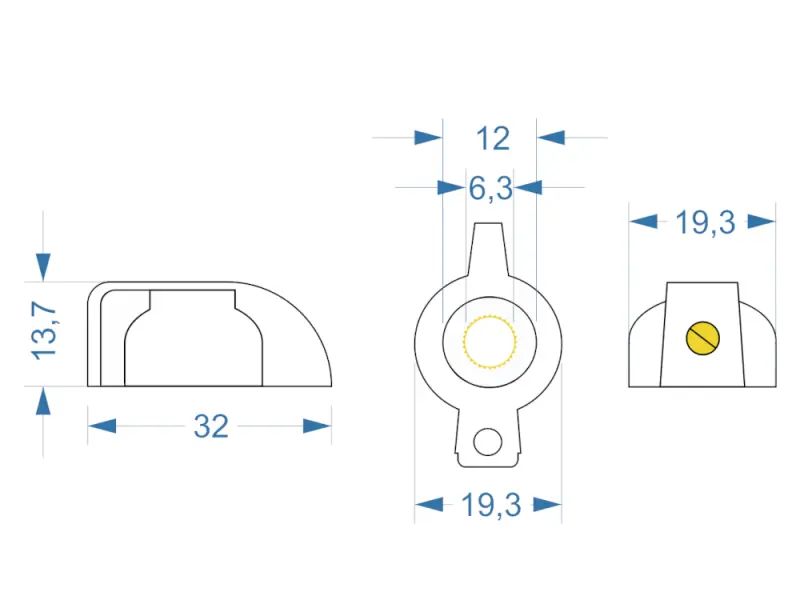

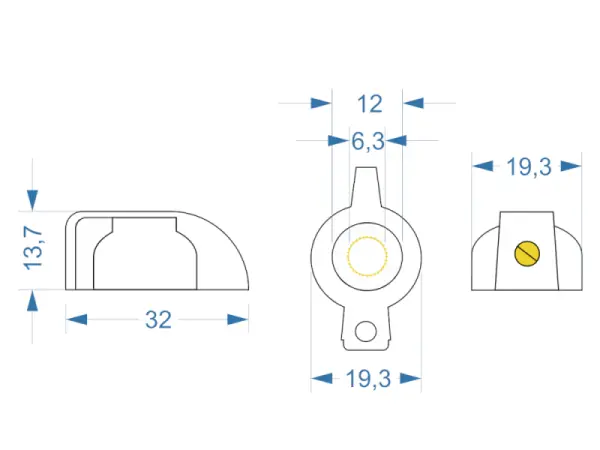

• Größe: 32 x 13,7 mm
• Befestigung: Befestigungsschraube

• Typ: Chickenhead
• Material: Phenolic
• Achse: 6 - 6,3 mm
• Größe: 32 x 13,7 mm
• Befestigung: Befestigungsschraube

• Pri: 3200 Ohm / CT
• Sec: 4-8-16 Ohm
• Leistung: 50 Watt

Hergestellt mit kornorientierten Stahlblechen für besser magnetische Permeabilität für

• höhere Effizienz
• höhere Linearität
• weniger Verzerrungen
• besser Gesamtperformance

Dateien:

• Datenblatt

TT-Cabs Verstärkerleergehäuse basierend auf der Marshall 18 Watt Größe.

Spezifikationen

• Standard-Größe (B x H x T): ca. 510 x 220 x 210 mm
• Passend für Chassisgröße: 430 x 170 x 65 mm
• Chassis Ausschnitt: ca. 410 x 55 mm
• Tolex: Marshall schwarz
• Hardware: Marshall Gold
• Keder / Piping: Gold
• Gewicht: ca. 4,5 kg
• Holz: 12 mm Birke
• Schwalbenschwanzverbindungen
• Made in Germany

[content:3210136]

TT-Chassis Aluminium - Typ 040

Chassis für den PX/PI18 Bausatz, passt in alle TTC Standard Smallhead und 18W Topteilgehäuse and Combos

• Größe : 430 x 170 x 65 mm
• Material: 2 mm Aluminium
• Made in Germany
• für Alpha 3/8" Potentiometer (Artiklenummer p38-*)
• Befestigung: mit Käfigmuttern (nicht enthalten)

Dateien:

• Datenblatt

TT PI18 - Ein Vollröhren 18 Watt Gitarrenverstärker Bausatz basierend auf dem Pink Taco.
Version 2020, Turretboard-Version 2020 mit folgenden Ergänzungen und Erweiterungen gegenüber der Vorgängerversion:

• Bausatz enthält Bauteile für zwei unterschiedliche Klangregelungen: Tight (British Voicing) und FAT (Original Voicing).
• Optimierungen im Bereich Master-Potentiometer sowie Schaltungsdesign der ersten Stufe
• Optimierungen bei der Boost-Funktion
• Rauschreduzierung für Hi-Gain, Brumm-Unterdrückung
• Erhöhung der Nachbausicherheit

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des TT PI18 Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker auf der >>Projekt-Seite zu finden.
Der Schalt- und Layoutplan des Bausatzes versende wir zusammen mit der Rechung per eMail nachdem der Versand erfolgte.

ENTHALTEN:

• Übertrager Tube Town tt-ma18-ot
• Netztransformator Tube-Town 18-Watt Primär: 0-120-230-240V @ 50/60 Hz (ab 25.10.2019)
• FX-Loop
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Chassis
• Turrets ( benötigt werden 4 x 25 St. )
• Knöpfe
• Blende (Faceplate)
• Headshell

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.
Dieses Projekt ist KEIN ANFÄNGERPROJEKT !

Dateien:

• Anwendungshinweis Turret-PCB

• Turrets, Lötstützpunkte
• für 2 mm Boards
• vernickelt

Bassreflexröhre, Ø 150 mm, Kunststoff schwarz.
Länge: 6" / 148,1 mm

• Potentiometer mit MITTELRASTE !
• Type: Panel Mount Potentiometer
• Power Rating: 0,125 W log / 0,2 W linear
• Voltage Rating: 150 V DC Audio / 200 V DC linear
• Tolerance: 20%
• Shaft: 6,3 mm, Solid Shaft
• Shaft length: 15 mm
• Drill Ø: M7 (6,8 mm)
• Termination: Solder lugs
• Dimension: 16 mm
