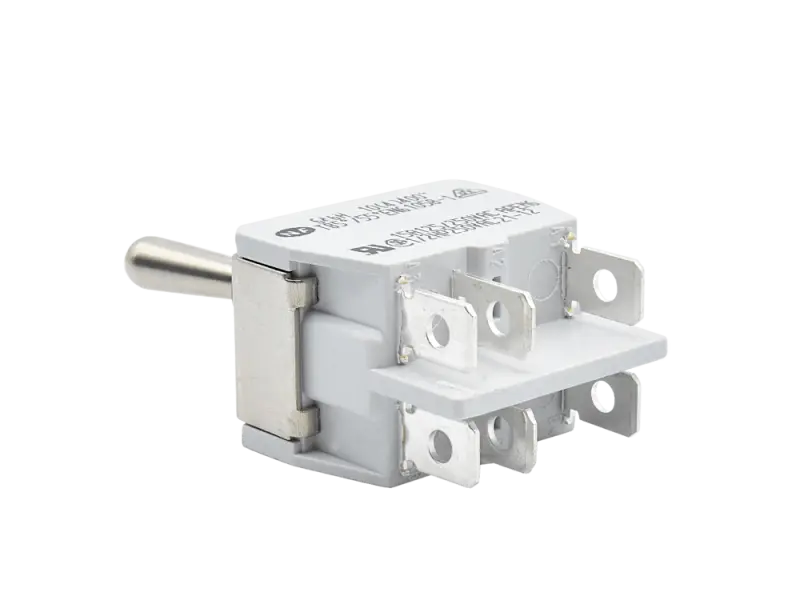

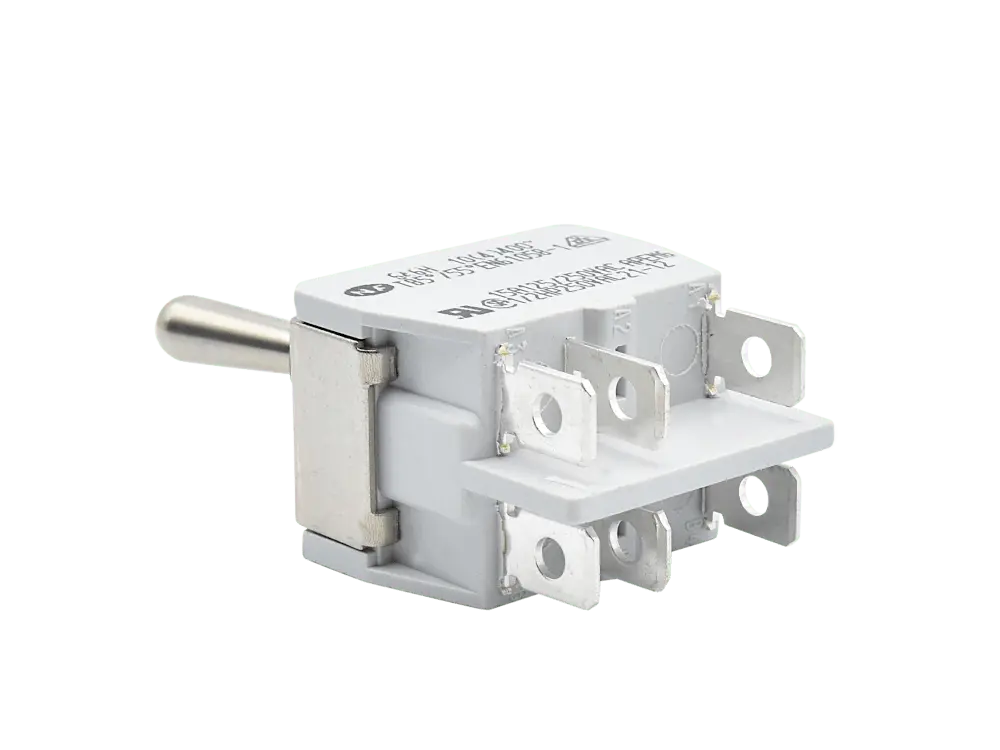

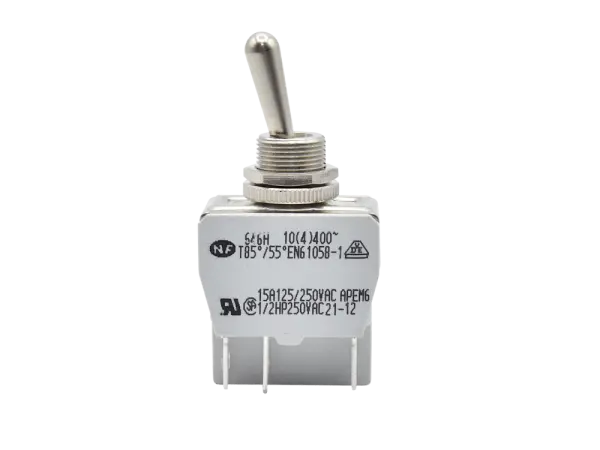

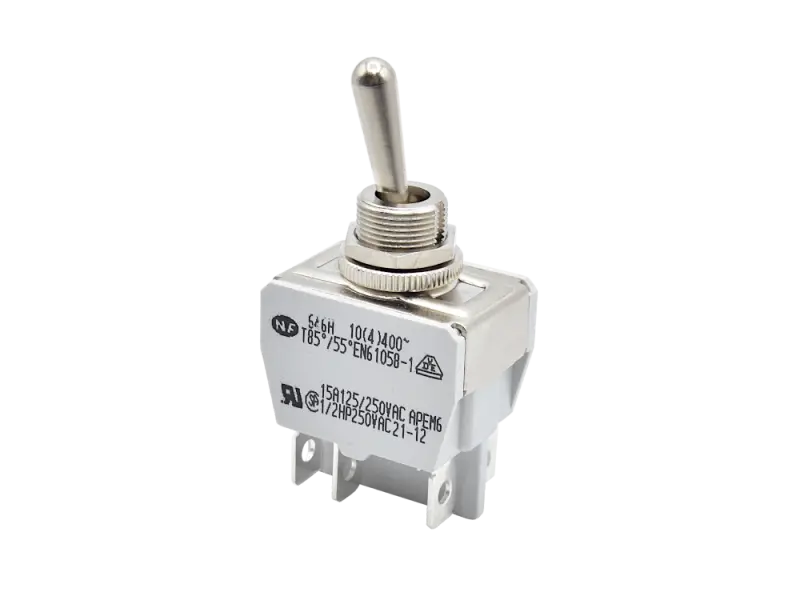

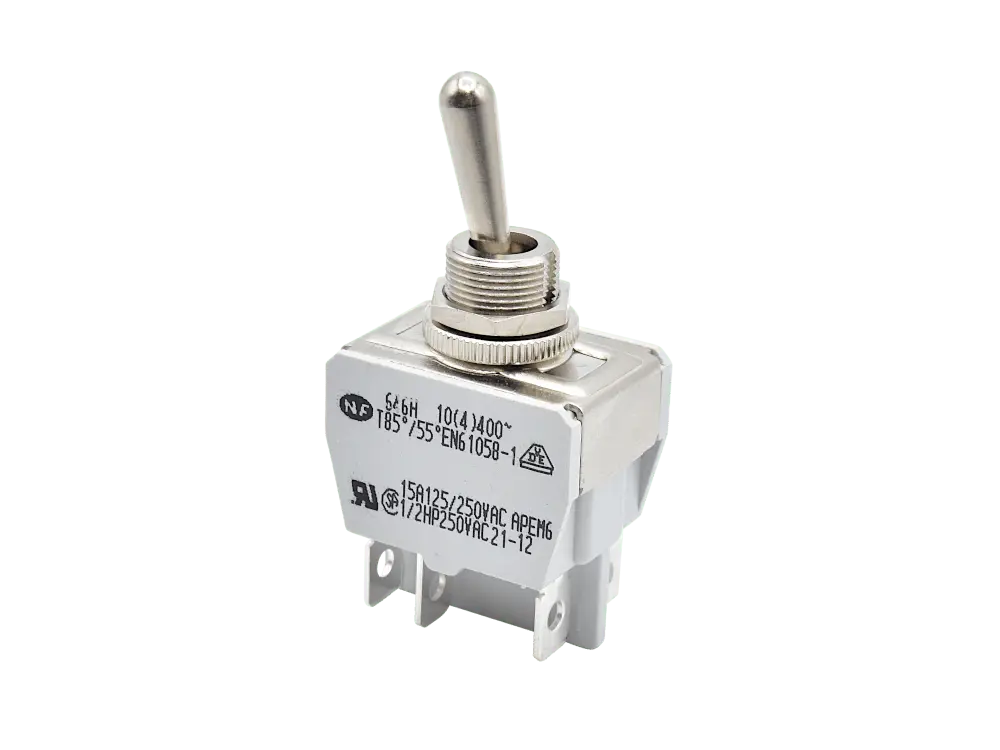

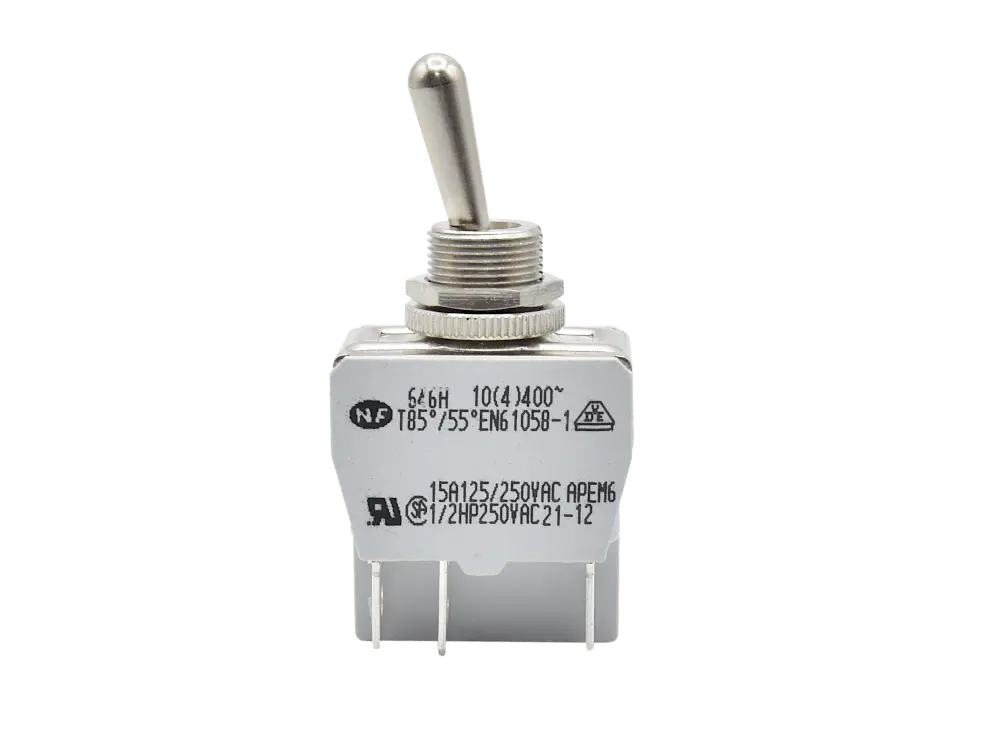

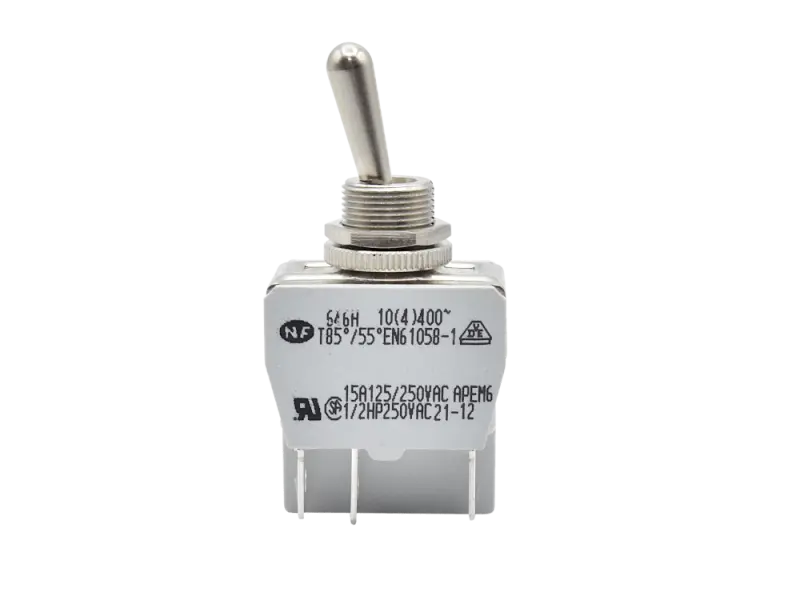

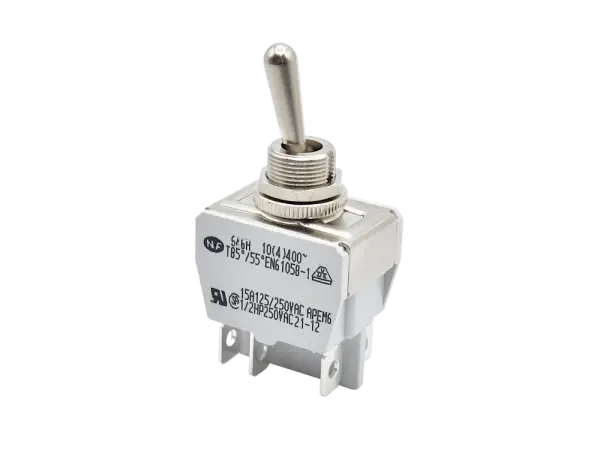

Kippschalter APEM 646 H/2 - 2-Pol Wechsler, EIN-EIN

Mobile Preview: Kippschalter APEM 646 H/2 - 2-Pol Wechsler, EIN-EIN

Beschreibung

Typ: Kippschalter mit Metallhebel

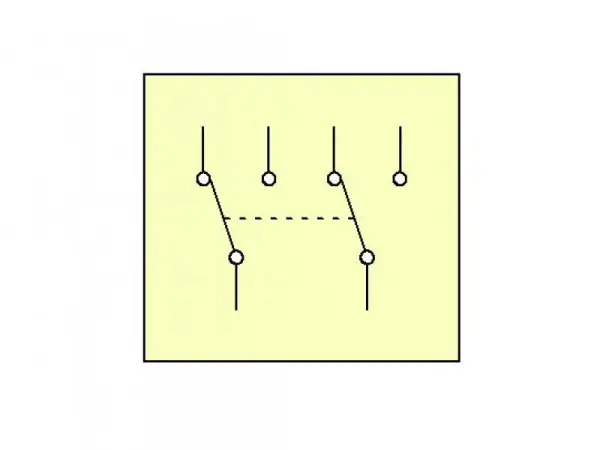

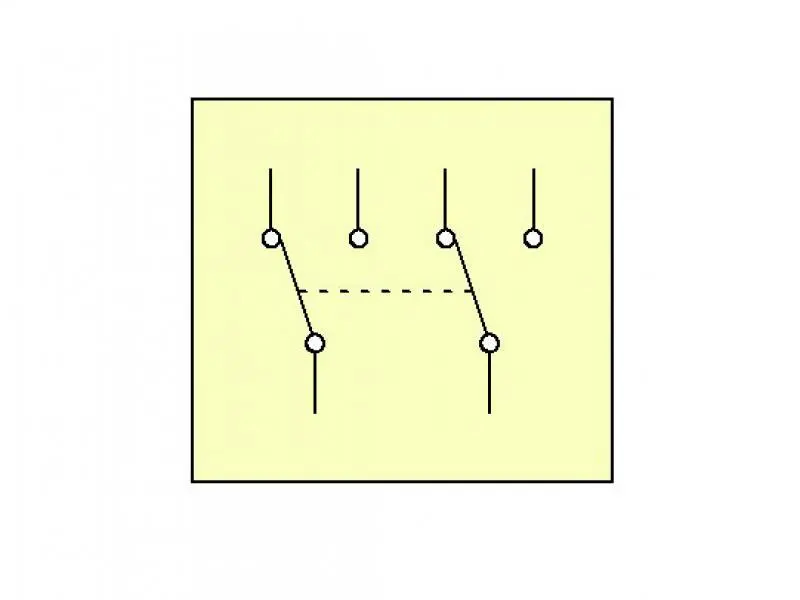

Ausführung: 2-Pol Wechsler, EIN - EIN
Schaltleistung: 15A / 250VAC, 10A / 400VAC
Kontakt Widerstand: 10 mΩ max. bei 1A 2VDC
Isolierungswiderstand: 1.000 MΩ min. bei 500VDC
Dielektrische Stärke: 2.000 Vrms 50 Hz min.
Betriebsdauer: 10.000 Zyklen
Anschlussart: Lötanschluss o. Flachstecker

Dateien:

Datenblatt

Dokumente

APEM 600H Serie (320.47 KB)

Herstellerinformation

Herstellerinformationen | Manufacturer Information
APEM Components GmbH
Carl-Zeiss-Straße 2
63322 Rödermark
Germany
http://www.apem.com
