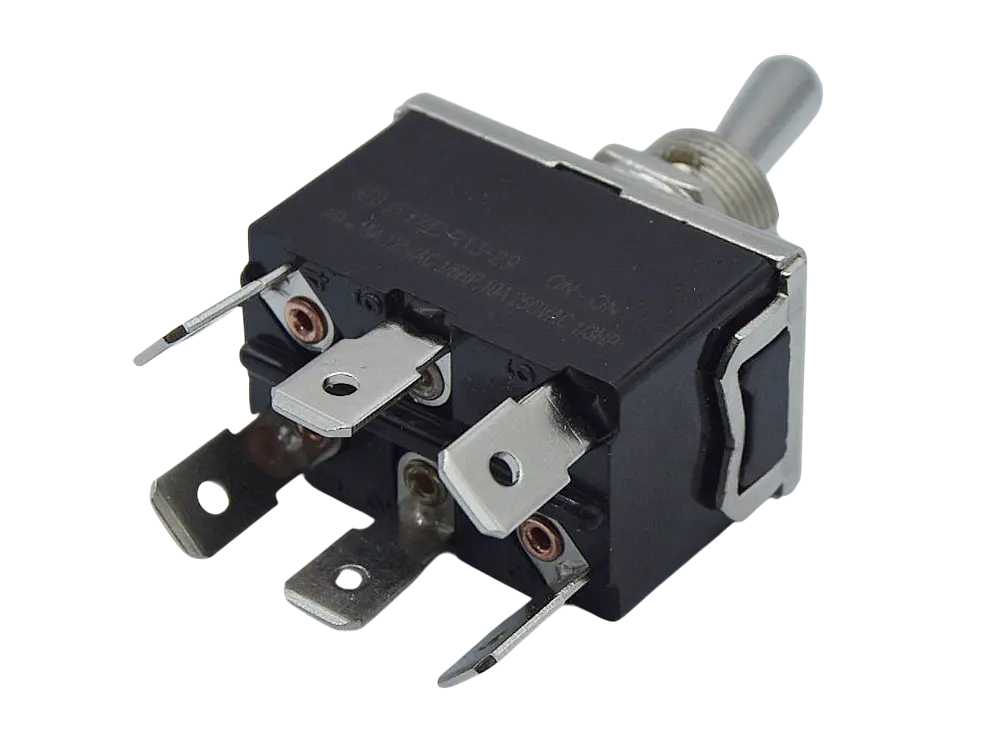

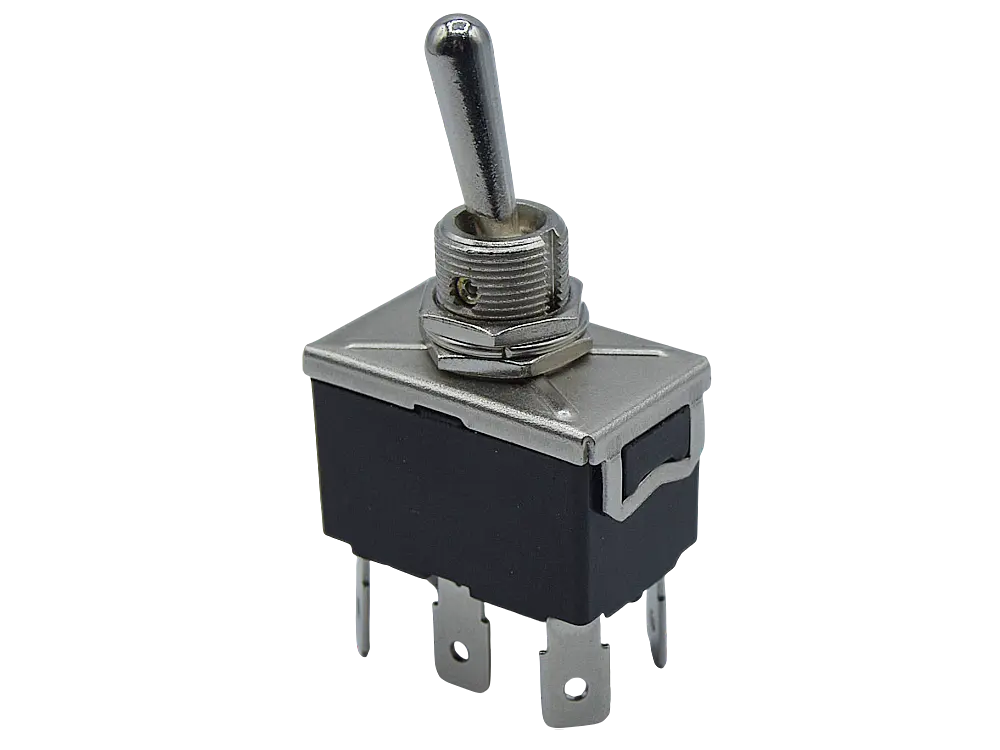

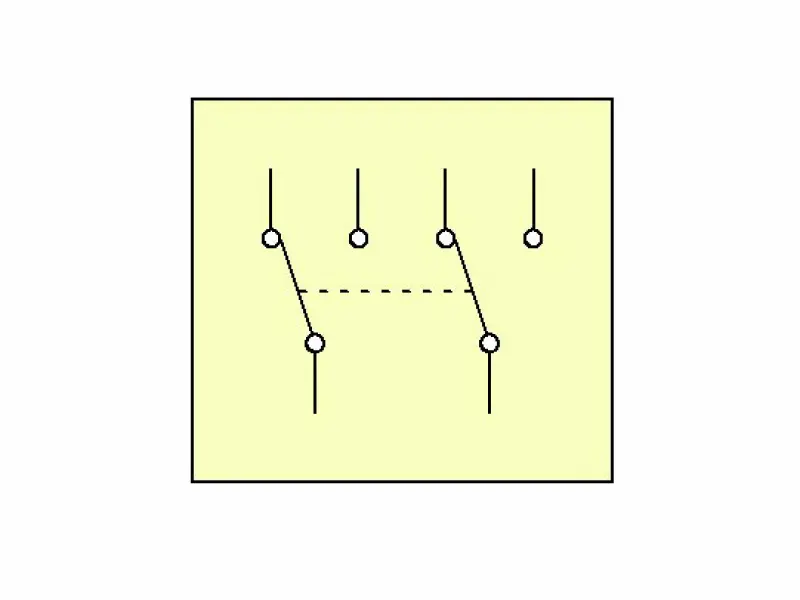

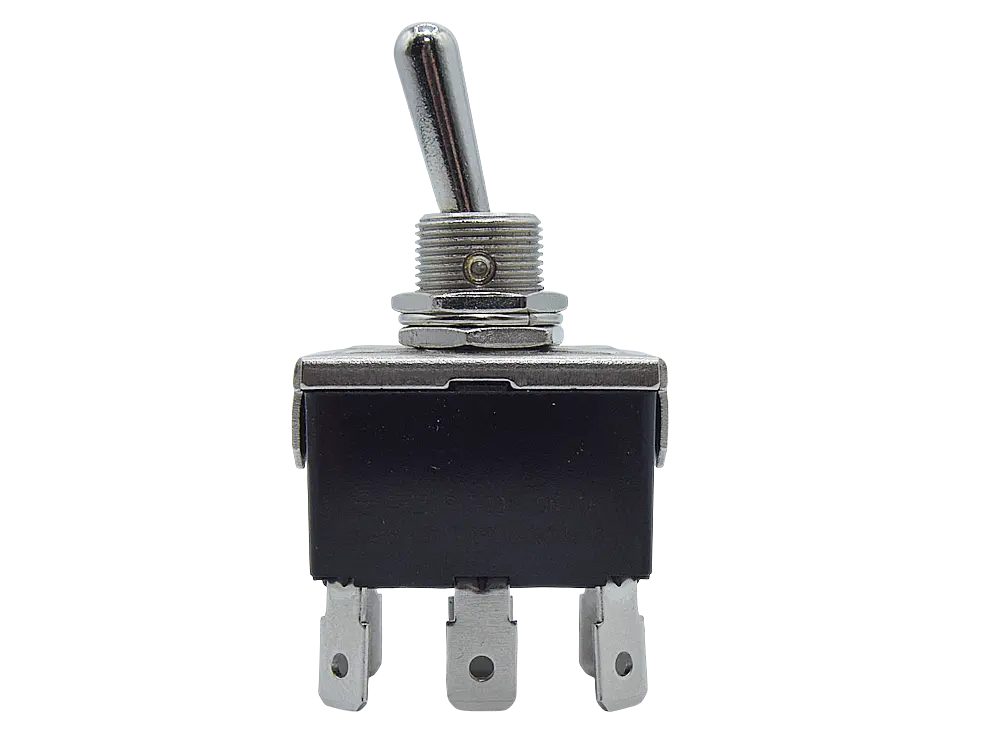

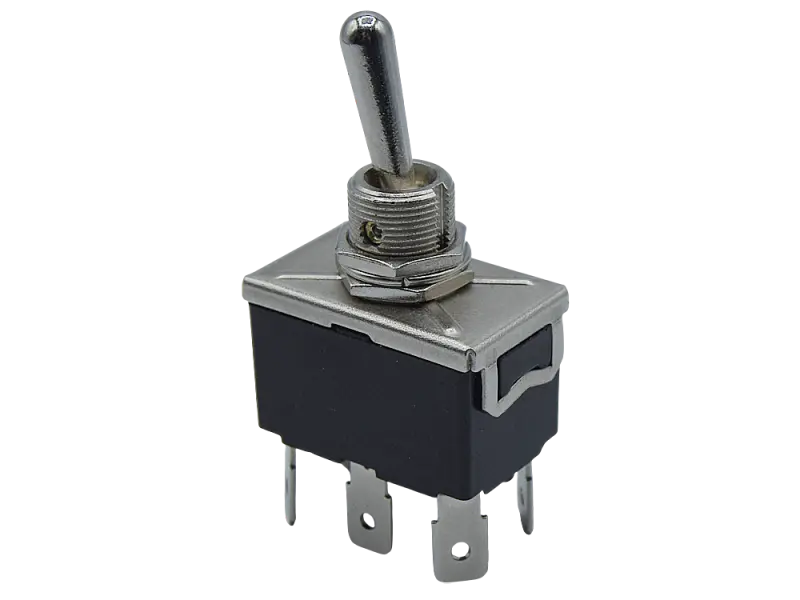

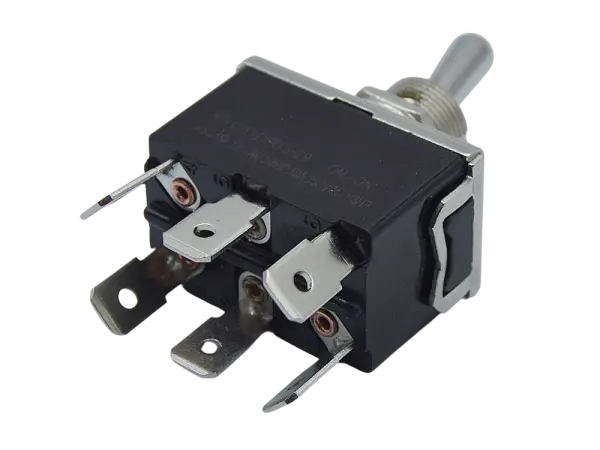

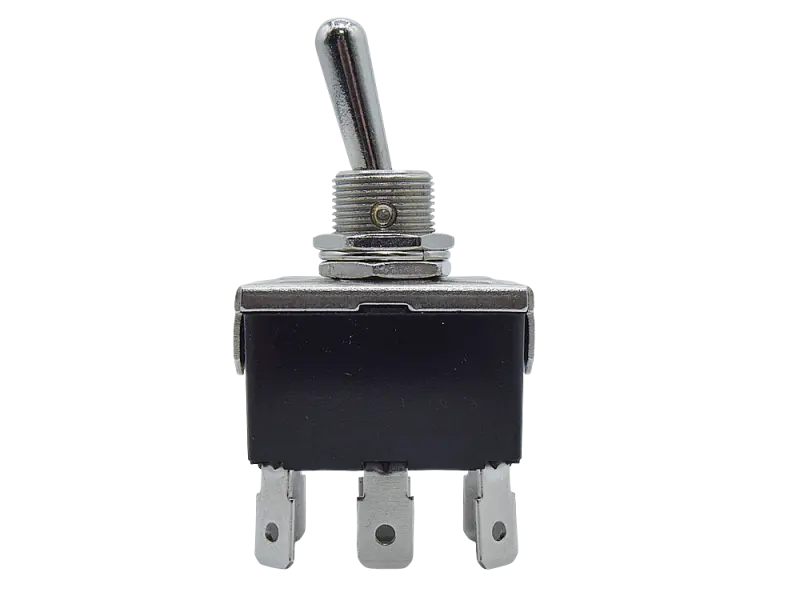

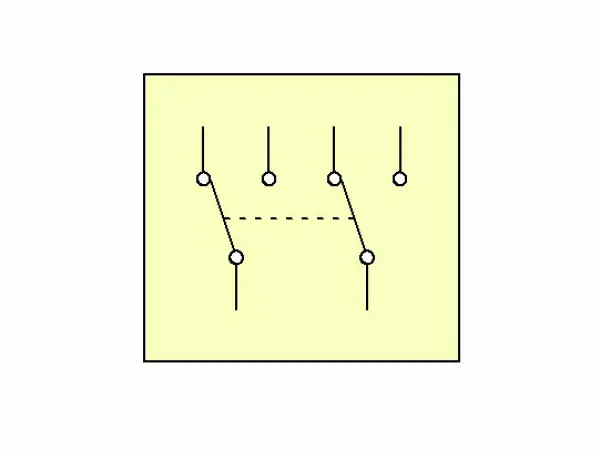

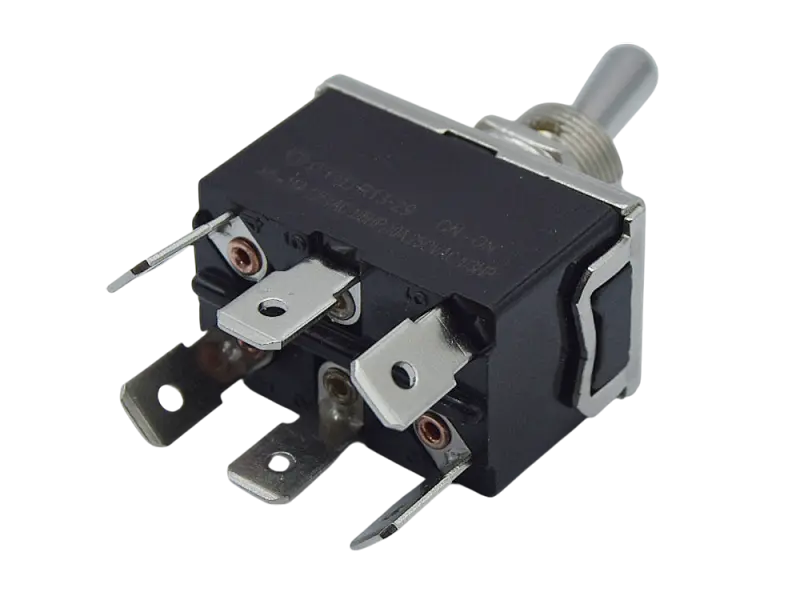

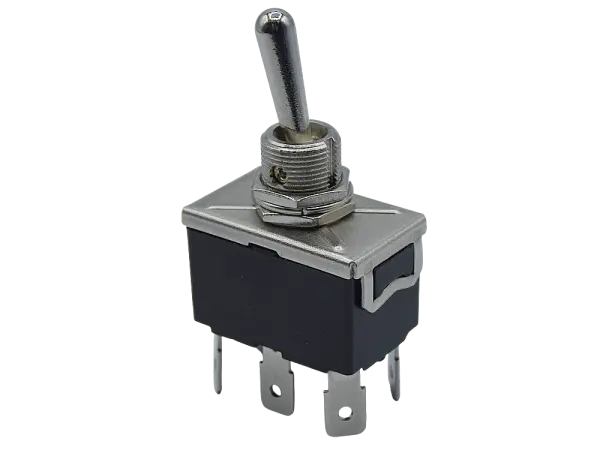

Kippschalter, 2-pol Wechsler, ON-ON, 10 A

• 2+1 Kontakte
• Kontakte verzinnt

Aktive, serielle FX-Loop zum nachträglichen Einbau in vorhandene Röhrenverstärker.
Die FX-Loop arbeitet mit zwei LND150 für Send und Return und ist zudem mit zwei Potis zur optimalen Anpassung des Send und Return Pegels ausgelegt.
Die Loop wird an die vorhandene Hochspannung im Verstärker angeschlossen und hat jeweils einen Eingang für niedrige und hohe Signalpegel.

Eingangspegel:
InA: 30 - 60 Vss, max. 65 Vss
InB: 10 - 15 V ss, max. 18 Vss

Achtung: Hochspannung. Der FX-Loop arbeitet mit Spannungen, die lebensgefährlich sein können. Der Einbau soll daher nur von einem erfahrenen Techniker vorgenommen werden.
Anwendung auf eigene Gefahr.

Forums-Beitrag: FX-Loop im JCM800

Dateien

• Dokumentation

2 Röhren, gematcht als Paar

JJs Version der klassischen 5881

Dateien

• Datenblatt

Gleichrichterröhre
GZ34S is 5AR4 octal base rectifier diode. It provides strong current output. Suitable for all Hi-Fi and Guitar amplifiers.

Dateien

• Datenblatt

TT PX45 - der PX18 mit JTM45 Endstufe

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des TT PX45 Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker sowie Schaltplan und Layout sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Transformatoren
• Netz: tt-jtm45-pw
• Übertrager: tt-otjtm45D, Dual-Primary
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren (12AX7 / ECC83 und EL34)
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Chassis
• Knöpfe
• Blende (Faceplate)
• Headshell

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.
Dieses Projekt ist KEIN ANFÄNGERPROJEKT !

• Typ: Multisection Capacitor
• Kapazität: 32 + 32 µF
• Nennspannung: 500 V
• Toleranz: - 10% / +30 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 35 mm x 50 mm
• Anschluss: radial, Lötanschlüsse

• Typ: Elektrolyt Kondensator
• Kapazität: 330 µF
• Nennspannung: 63 V
• Toleranz: 20 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 15 mm x 35 mm
• Anschluss: axial

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.
