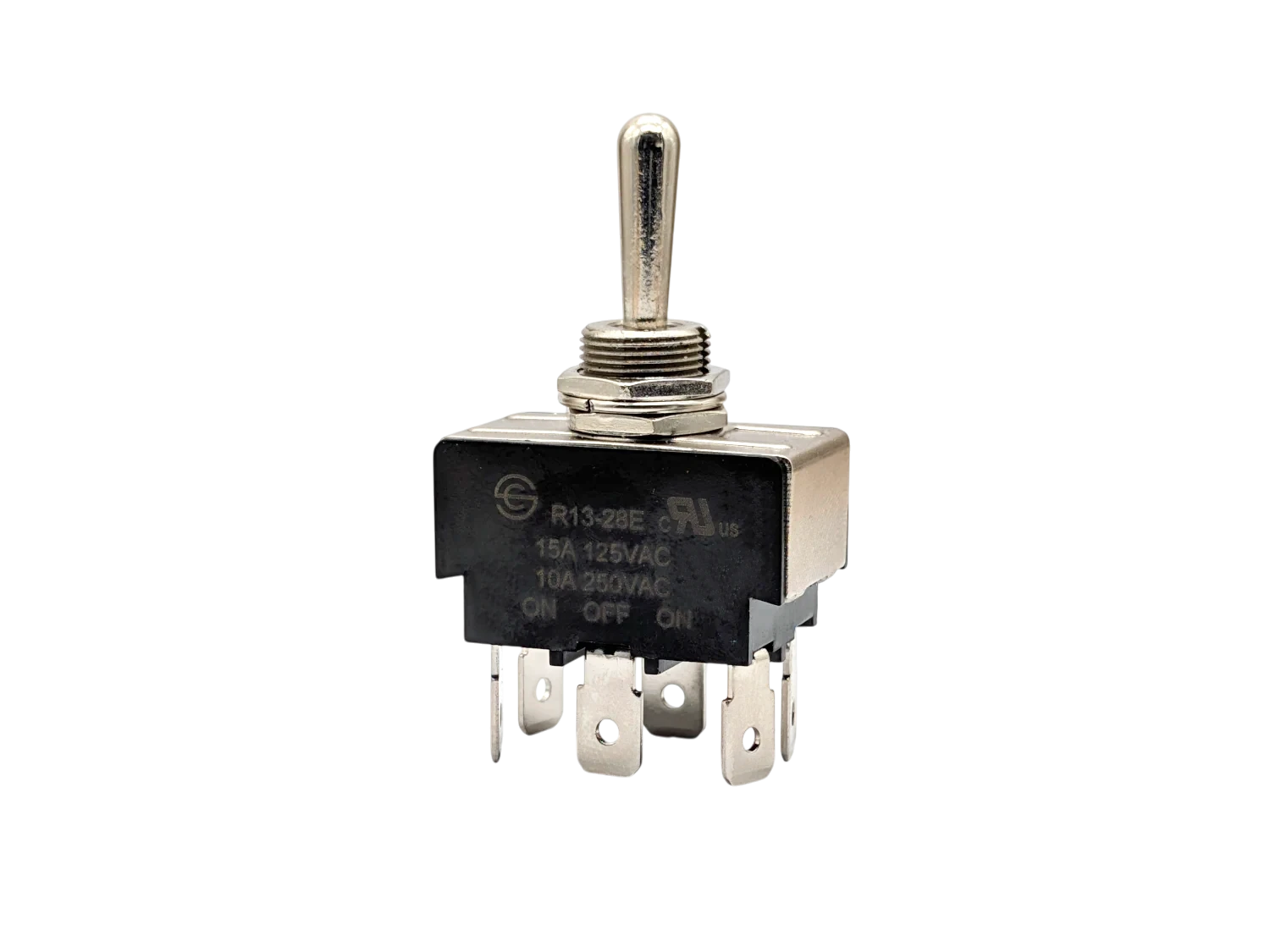

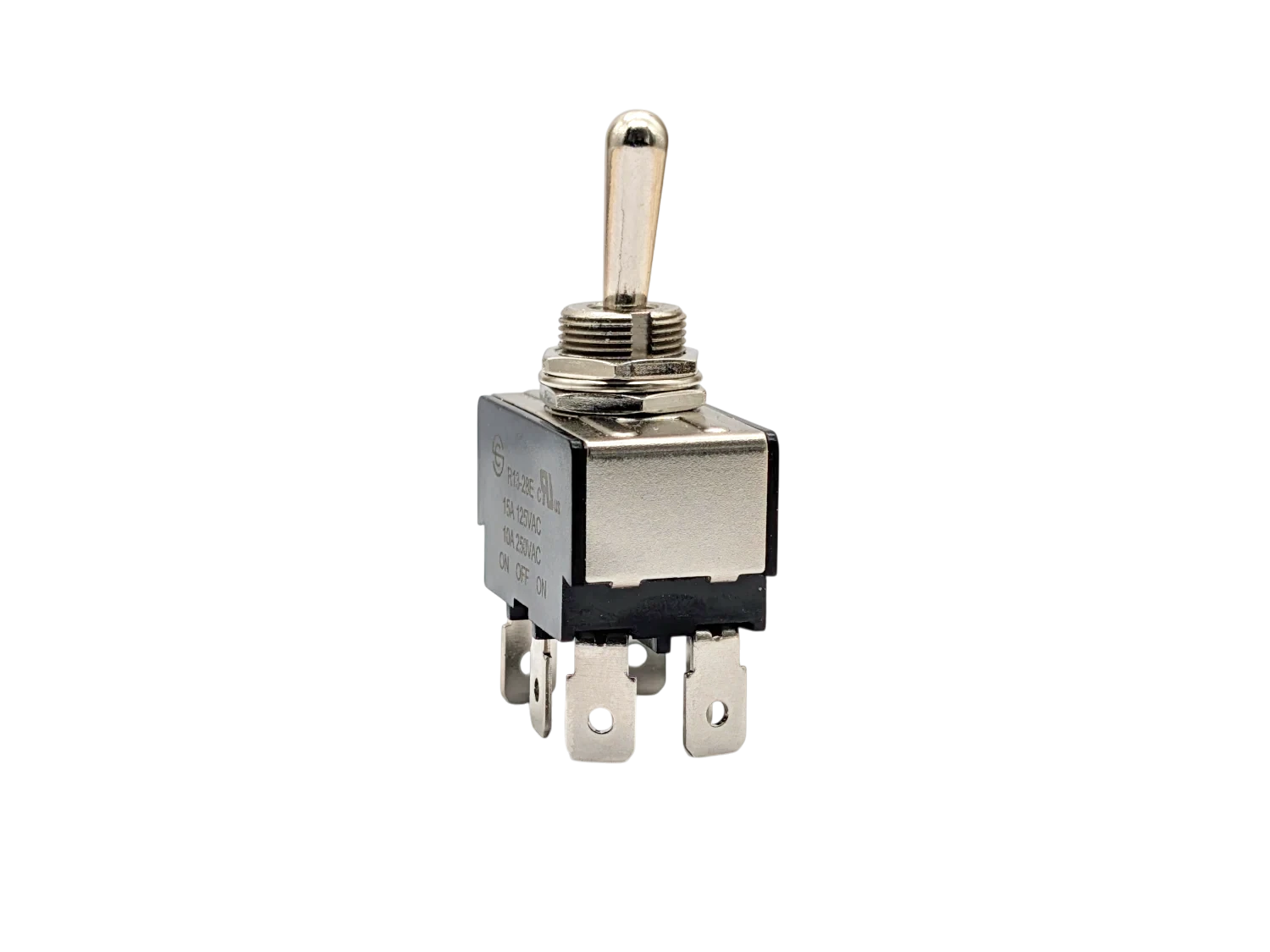

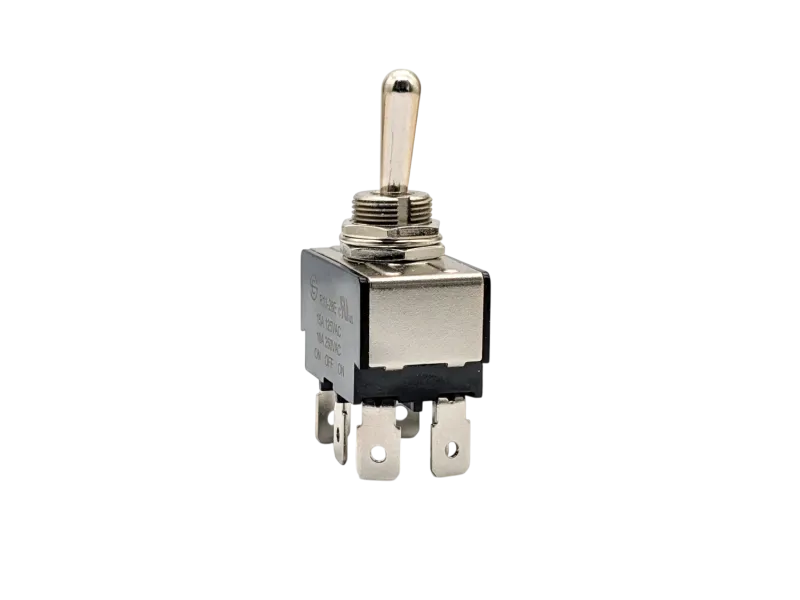

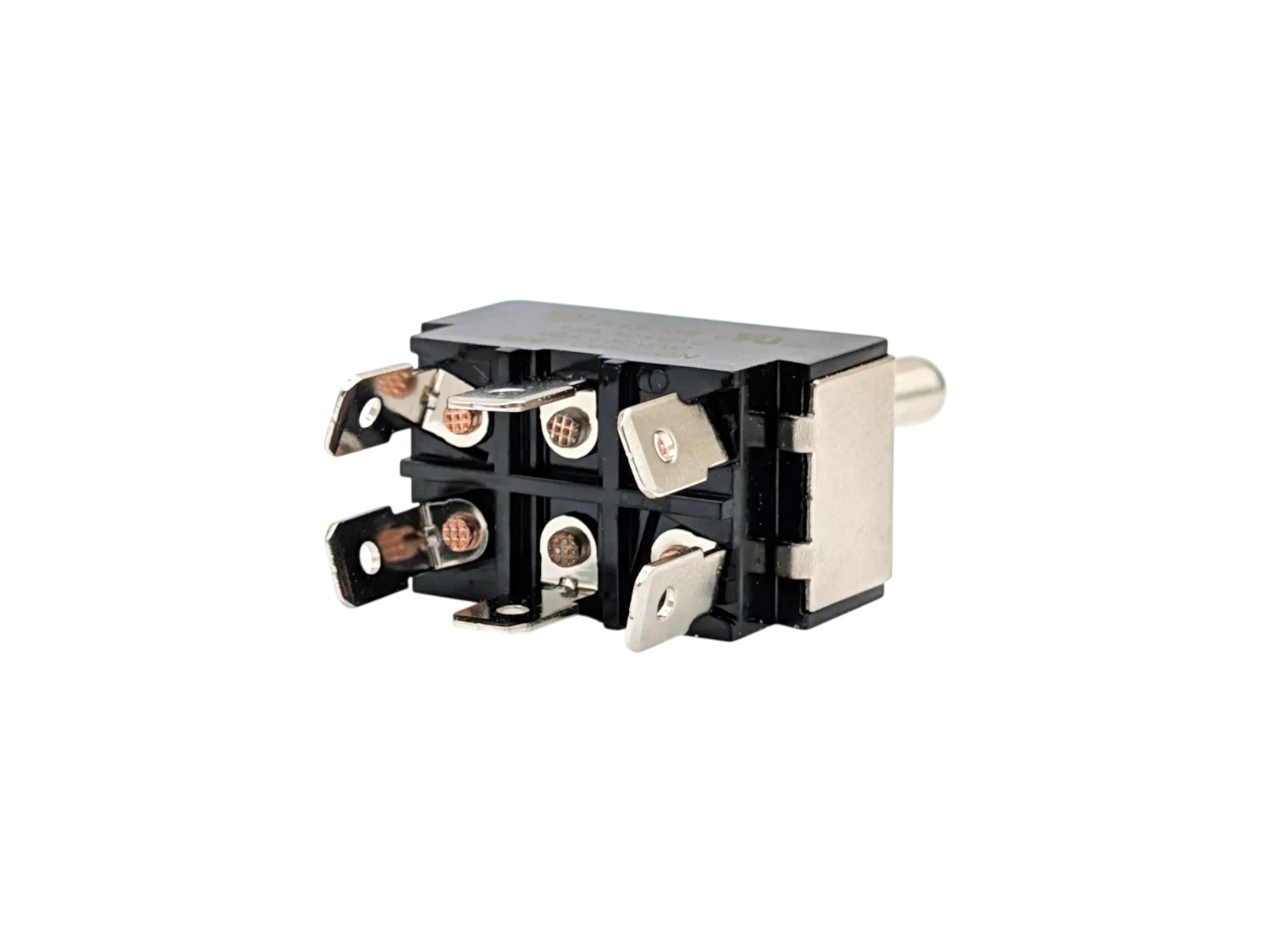

Kippschalter, 2-pol ON-OFF-ON, 10 A, Steckverbinder

• Typ: Kippschalter mit Metallhebel
• Ausführung: 2-Pol, EIN - (AUS) - EIN
• Schaltleistung: 15A / 250VAC, 10A / 400VAC
• Kontakt Widerstand: 10 mΩ max. bei 1A 2VDC
• Isolierungswiderstand: 1.000 MΩ min. bei 500VDC
• Dielektrische Stärke: 2.000 Vrms 50 Hz min.
• Betriebsdauer: 10.000 Zyklen
• Anschlussart: Lötanschluss o.Flachstecker

Dateien:

• Datenblatt

• Typ:Kippschalter mit Metallhebel
• Ausführung:1-Pol, EIN-AUS
• Schaltleistung: 3A / 250V, 6A / 125V
• Isolierungswiderstand: 100MΩ min.
• Dielektrische Stärke: 1000V min.
• Betriebsdauer: 25.000 Zyklen
• Einbau-Ø: 12 mm
• Anschlussart: Lötanschluss

• 1x Innen- und 1x Außengewinde
• Gewindemaß: M3
• Außengewinde: 6.0 mm
• Innengewinde: 6.0 mm
• Material: Stahl, verzinkt
• Länge: 15 mm

• Größe: 365 x 160 x 65 mm
• 2 mm Aluminium
• Befestigung: mit Käfigmuttern (nicht enthalten)
• Made in Germany
• Mit 2 Ausschnitten für Kaltgerätebuchse

• Datenblatt

Kaltgeräteeinbaubuchse, Chassis-Montage

• Schurter 6162.0046
• IEC: 10 A / 250 VAC; 50 Hz
• UL/CSA: 15 A / 250 VAC; 60 Hz
• Spannungsfestigkeit:
  • > 3 kVAC zwischen L-N
  • > 1.5 kVAC zwischen L/N-PE (1 min/50 Hz)
• Zulässige Betriebstemp: -25 °C bis 70 °C
• Schutzgrad:von Frontseite IP 20 nach IEC 60529
• Schutzklasse:Geeignet für Geräte der Schutzklasse 1 nach IEC 61140
• Material: Gehäuse PA6, schwarz, UL 94V-0


• Nennleistung: 0,25 W
• Toleranz: 20%
• Spannung: 250 V AC
• Achse: 6,35 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: M8 (7,8 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

• Typ: Miniatur-Kippschalter mit Metallhebel
• Ausführung: 1-Pol Wechsler, EIN-AUS-EIN
• Schaltleistung: 3 A / 250 VAC, 6 A / 125 VAC
• Hebel: Metall
• Einbau Ø: 6 mm
• Anschlussart: Lötanschluss

• Typ: Miniatur-Kippschalter mit Metallhebel
• Ausführung: 2-Pol Wechsler, EIN-EIN
• Schaltleistung: 3 A / 250 VAC, 6 A / 125 VAC
• Hebel: Metall (rot)
• Einbau Ø: 6 mm
• Anschlussart: Lötanschluss
