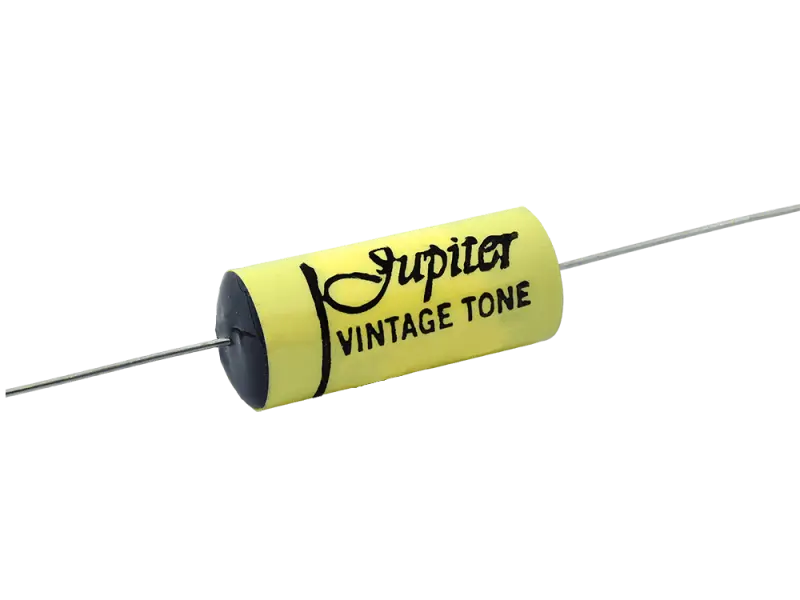

Jupiter Condenser "Vintage" 0,05 µF / 600 V

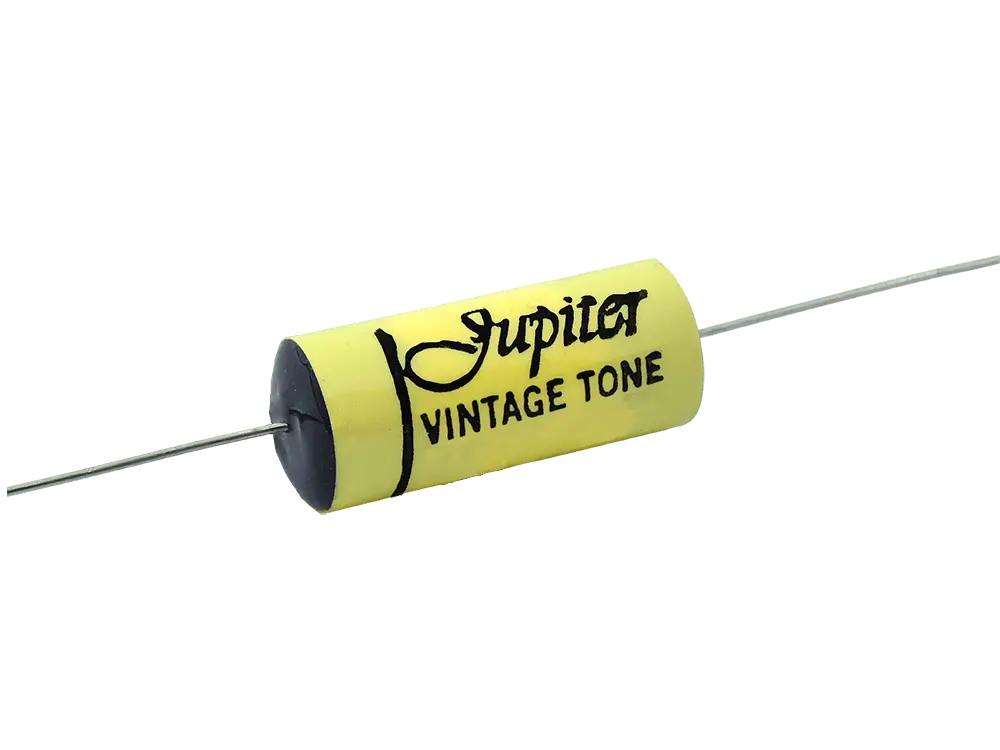

Jupiter Condenser “Vintage” Tone
Ähnliche Konstruktion und Aufbau wie die „Yellow Molded Astron“ Kondensatoren aus den 60er Jahren. Hergestellt aus Aluminium Folie mit Polyester Film Dielektrikum, mit verzinnten Kupfer-Anschlüssen.

• Typ: Polyester/Aluminum Foil
• Betriebsspannung: 600VDC – getestet mit 1200VDC
• Toleranz: +/-10% (meist aber enger)
• Betriebstemperatur: -55C - 85C, reduziert auf 50% bei 125C
• Anschlüsse: 20 awg / 0,75 mm²
•   verzinnter Kupferanschluss
• Anwendungsbereich: Gitarrenverstärker, Gitarren Klangregelung

Made in USA

• Typ: Metalized Polyester Film Capacitors
• Nennspannung: 250 V
• Toleranz: +/- 10%
• Betriebstemperatur: - 40°C / + 85 °C
• Anschluss: axial

• Epoxy end fill meets UL94V-0
• Non inductively wound
• Flame retardant outer wrap meets UL510
• Non polar

• Operating Tempeature Range: –55 ºC to +125 ºC (derate linearly to 50% rated voltage at 125 ºC)
• Dielectric Withstand Voltage: .6 x rated voltage for 2 s @ +25 ºC ±5 ºC
• Dissipation Factor (DF): tgd x 10–4 at +25 ºC ±5 ºC
• Insulation Resistance: 10,000 MO x µF, 30,000 MO Min.
• Self Inductance: 1 nH max. per 1 mm lead and body length
• Life Test: 1000 hrs @ 85 ºC 1.25 x Vn
• Damp Heat Test: 95% RH @ +45 ºC for 21 days
• Soldering: 260 ºC ±5 ºC for 10 s ±1 s
• Long Term Storage Stability: ?C/C = ±3% after 2 years

2 Stück, gematcht als Paar

JJ KT77 - Red Label

Dateien

• Datenblatt

• Pri: 120, 230V, 240V @ 50Hz
• (Pri: 0-120V | 0-110-120 V)
• Sec1: 345-0-345V @ 200 mA
• Sec2: 6,3 VCT @ 6A
• Sec3: 5V @ 3A
• Made in Europe.
• Marshall JTM45 Style
• Universal Primärwicklung

Übertrager im Dumble Stil für EL34 Röhren

• Primär: 3800 Ohm C.T.
• Sekundär: 4-8-16 Ohm
• Leistung: 50 W (18Hz -3dB)

Dateien:

• Datenblatt

• Drossel für Marshall Plexi
• 3 H

Dateien:

• Datenblatt

Aktive, serielle FX-Loop zum nachträglichen Einbau in vorhandene Röhrenverstärker.
Die FX-Loop arbeitet mit zwei LND150 für Send und Return und ist zudem mit zwei Potis zur optimalen Anpassung des Send und Return Pegels ausgelegt.
Die Loop wird an die vorhandene Hochspannung im Verstärker angeschlossen und hat jeweils einen Eingang für niedrige und hohe Signalpegel.

Eingangspegel:
InA: 30 - 60 Vss, max. 65 Vss
InB: 10 - 15 V ss, max. 18 Vss

Achtung: Hochspannung. Der FX-Loop arbeitet mit Spannungen, die lebensgefährlich sein können. Der Einbau soll daher nur von einem erfahrenen Techniker vorgenommen werden.
Anwendung auf eigene Gefahr.

Forums-Beitrag: FX-Loop im JCM800

Dateien

• Dokumentation

5-pol , Metall, Löttechnik-Kabelstecker, versilberte(r) Kontakt(e), gerade, silbergrau

• Dielectric strength: 0.5 kVdc
• Insulation resistance: ≥ 1 GΩ
• Rated current: Cable O.D. 5 mm
• Lifetime: > 1000 mating cycles
• Wiresize: 26 mm²
• Contact plating: Nickel
• Contacts: Brass (CuZn39Pb3)
• Shell: Zinc diecast (ZnAl4Cu1)
• Shell plating: Nickel
• Insulation: Thermoplastic
• Bushing: PVC, crimp type Zn plated strain relief
• Solderability: Complies with IEC 68-2-20
• Temperature range: -25 °C to +70 °C

Dateien:

• Datenblatt
