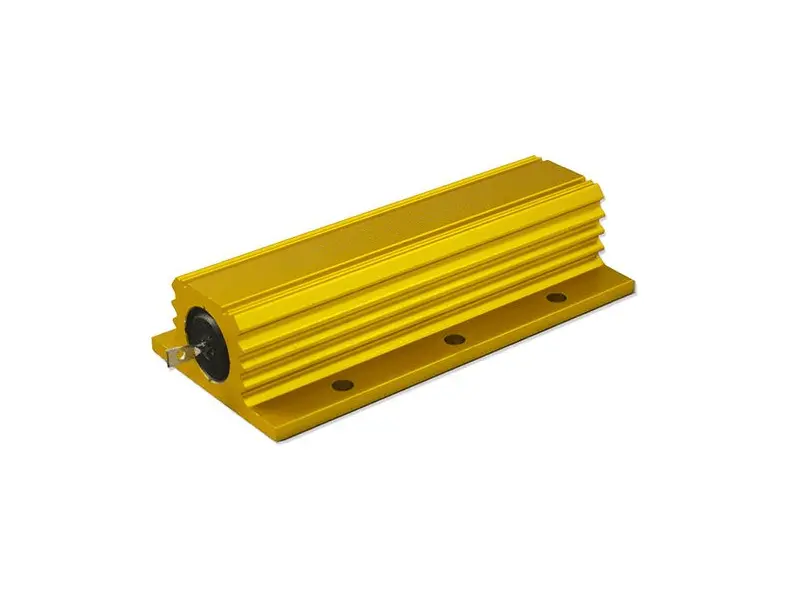

Hochlastwiderstand 3R9 (4 Ohm) / 150 Watt

• Nennspannung: 250 VAC
• Kontaktkappen: Messing, vernickelt
• Größe: Ø 5 mm x 20 mm
• Packung mit 10 Stück

Variabler Spannungs Regler für Spannungen bis zu 600 V.
Mögliche Anwendungen:
- G2-Control
- Leistungsanpassung

Weitere Infos sind auf der  >>TT VoCoM Projekt-Seite zu finden.

Der Bausatz beinhaltet alle Teile die zum Bau benötigt werden wie Widerstände, Dioden, Leistungstransistor, Kühlkörper, Potentiometer, Schraube, Mutter, Leitung, Beschriftungsschild.

ACHTUNG HOCHSPANNUNG:
Dieser Bausatz ist nichts für Anfänger. Wer nicht weis, was er damit tut, sollte diesen Bausatz auch nicht kaufen !

Carbon Composition Widerstände

• Ausführung: ½ Watt, axial
• Temperaturbereich: -55° C bis +125° C
• Toleranz: 10%
• max. Betriebsspannung: 350 V
• Größe: l=9,5 mm, d=3,6 mm

• MPW Metallized Polypropylene Film-Kondensatoren
• Selbstheilend
• Niedriger ESR
• Toleranz: +10% @ 1 kHz, 25°C
• Nennspannung: 630VDC / 250 VAC
• Abmessung: Ø 10,5 x 29 mm
• Dielektrikum: Polypropylene
• Beschichtung: Flamhemmende Polyester Folie (UL510) mit Epoxy Verschluss (UL94V0)

mit trittfester, biegsamer Isolierhülse

• Anschlussart: Lötanschluss
• Anschluss-Querschnitt: bis 2,5 mm²
• Steckerdurchmesser: 4 mm
• Kontaktmateral: Messing vernickelt
• Bemessungsspannung: 60 VDC
• Bemessungsstrom: max. 30 A
• Durchgangswiderstand: 3.0 mOhm

Hinweis: für die Montage muss der Metallteil aus dem Kunststoffteil gezogen werden !

mit trittfester, biegsamer Isolierhülse

• Anschlussart: Lötanschluss
• Anschluss-Querschnitt: bis 2,5 mm²
• Steckerdurchmesser: 4 mm
• Kontaktmateral: Messing vernickelt
• Bemessungsspannung: 60 VDC
• Bemessungsstrom: max. 30 A
• Durchgangswiderstand: 3.0 mOhm

Hinweis: für die Montage muss der Metallteil aus dem Kunststoffteil gezogen werden !

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 22 µF
• Nennspannung: 350 V
• Toleranz: +/- 20%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 12 mm x 30 mm
• Anschluss: axial

TT-Selektion: V1 - Low Noise
Speziell für empfindliche Eingangsstufen (V1) selektierte Röhre

Hohe Verstärkung, weicher, blusiger Klang mit sehr gutem Ansprechverhalten und hoher Dynamik. Eine sehr gute Röhre für Gitarren und Bassverstärker.

Dateien

• Datenblatt

Klanglich ähnlich wie die „normale“ JJ 12AX7 aber der gesamte Klangkörper ist weit aus voller und kräftiger mit einem kräftigeren Bass. Optisch fallen im Vergleich zur normalen JJ 12AX7 die langen Anodenbleche auf sowie einen etwas höheren Strom. Gefällt gut in Gitarren und Bass-Amps, aber auch im Audio- und Highend-Bereich.

Hinweis: Röhren mit langen Anodenblechen werden klanglich oft als "wärmer" oder "voller" beschrieben, während Röhren mit kurzen Anodenblechen eher einen "strafferen Klang" bieten. Ein Nachteil von Röhren mit langen Anodenflächen ist allerdings ihre größere Anfälligkeit für Vibrationen und mechanische Schwingungen, weshalb sie in kritischen Positionen eher vermieden werden sollten.

Dateien

• Datenblatt

Das jüngste Mitglied in der Familie der JJ ECC83 / 12AX7 Röhren. Es handelt sich hierbei um eine 12AX7, die etwas weniger Verstärkung als eine Standard 12AX7 aufweist. Der Unterschied zur normalen 12AX7 ist nach unseren Tests messtechnisch recht gering, aber dennoch wirkt die ganze Röhre klanglich linearer im Vergleich zur Standard JJ 12AX7 und weist im Verstärkerbetrieb in der Tat einen etwas milderen und sanfteren Ton vor. Das es sich hierbei nicht um einen Abklatsch der normalen JJ 12AX7 handelt zeigt auch schon der mechanische Aufbau deutlich, vor allem die etwas längeren Bleche im direkten Vergleich zur 12AX7.
Diese Röhre ist für alle Low bis Medium Gain Verstärker interessant und auch für Audio, zur "Entschärfung" von zu heißen Verstärkern oder auch als Alternative zur 12AY7.

Dateien

• Datenblatt

TT-Selektion: V1 - Low Noise
Speziell für empfindliche Eingangsstufen (V1) selektierte Röhre

Die TT12AX7 überzeugt mit ihrer feinen und detailreichen Wiedergabe der Höhen, die selbst bei hoher Verstärkung erhalten bleibt. Durch den höheren k3-Anteil klingt die TT12AX7 deutliche klarer als vielen anderen 12AX7/ECC83 Röhren , wodurch der Bassbereich deutlich straffer erscheint. Diese Röhre empfehlen wir daher besonders für Stile wie Clean, Crunch und Metal, bei denen eine hohe Verstärkung und klare Transparenz gefragt sind.

Elektrische Eigenschaften

• Heizspannung (Uf): 6.3V oder 12.6V
• Heizstrom (If): 300mA bei 6.3V, 150mA bei 12.6V
• Anodenspannung (Ua): Maximal 300V
• Gitterspannungen (Ug1): -2V (typisch)
• Gitterspannungen: -50V bis 0V
• Anodenstrom (Ia): 1.2mA (typisch)
• Anodenverlustleistung: Maximal 1W pro Triode
• Anodenwiderstand (ra): 62.5kΩ
• Verstärkungsfaktor (μ): 100
• Transkonduktanz (S): 1.6mA/V
• Eingangskapazität (Cin): 1.6pF
• Ausgangskapazität (Cout): 1.6pF

Mechanische Eigenschaften

• Sockel: B9A (Noval)
• Anzahl der Pins: 9

Pinbelegung

• 1 Anode (Triode 1)
• 2 Gitter (Triode 1)
• 3 Kathode (Triode 1)
• 4 Heizung (f)
• 5 Heizung (f)
• 6 Anode (Triode 2)
• 7 Gitter (Triode 2)
• 8 Kathode (Triode 2)
• 9 Mittlere Heizung (f)

Anwendungshinweise

• Heizungsbetrieb: Die Röhre kann mit 6.3V oder 12.6V betrieben werden, je nach Schaltungsdesign.
• Gitterwiderstände: Es wird empfohlen, Gitterwiderstände von mindestens 1MΩ zu verwenden, um eine stabile Funktion zu gewährleisten.
• Kopplungskondensatoren: Kondensatoren mit niedriger Kapazität (typisch 0.1µF) werden empfohlen, um Hochfrequenzstörungen zu minimieren.
