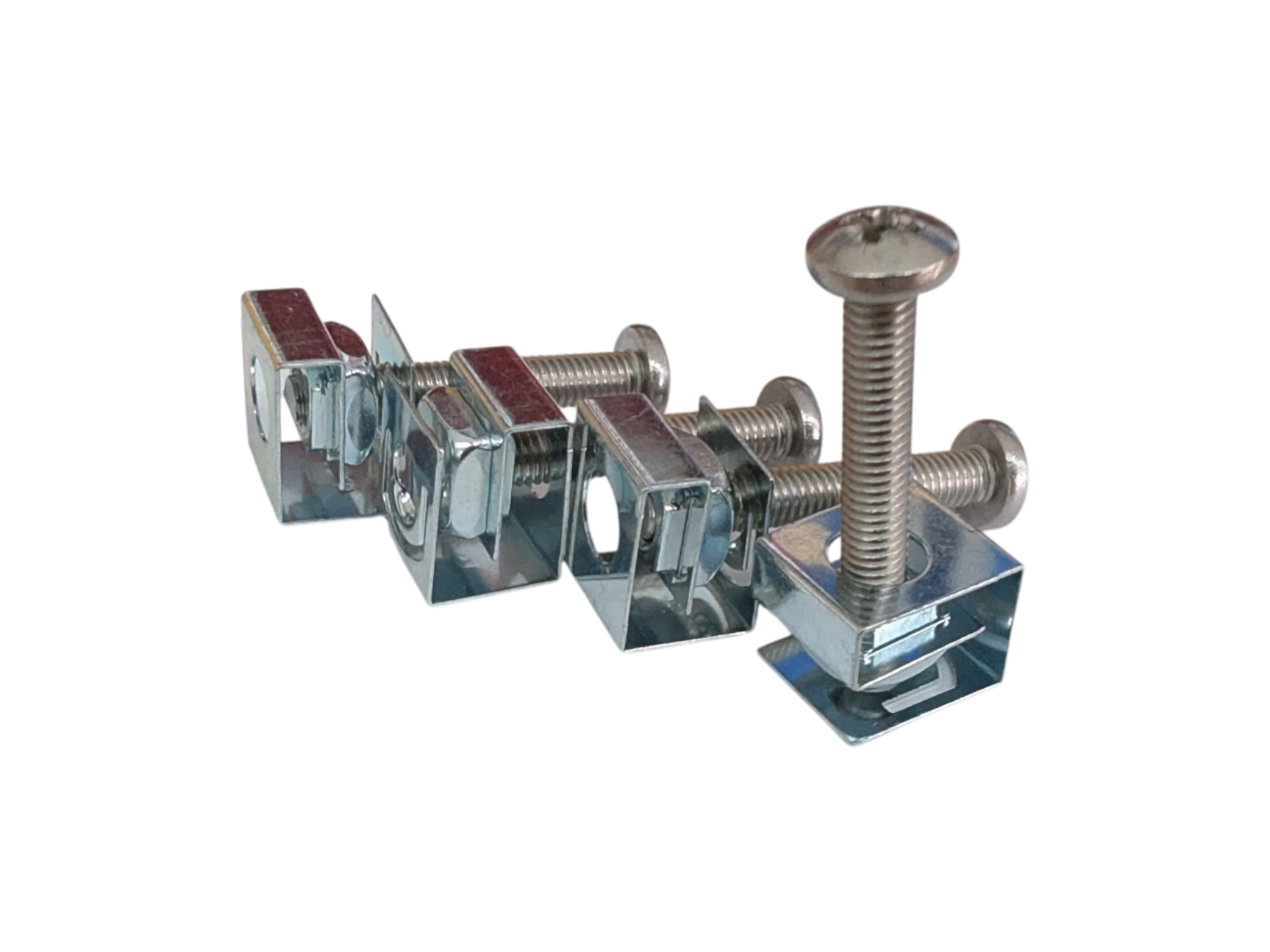

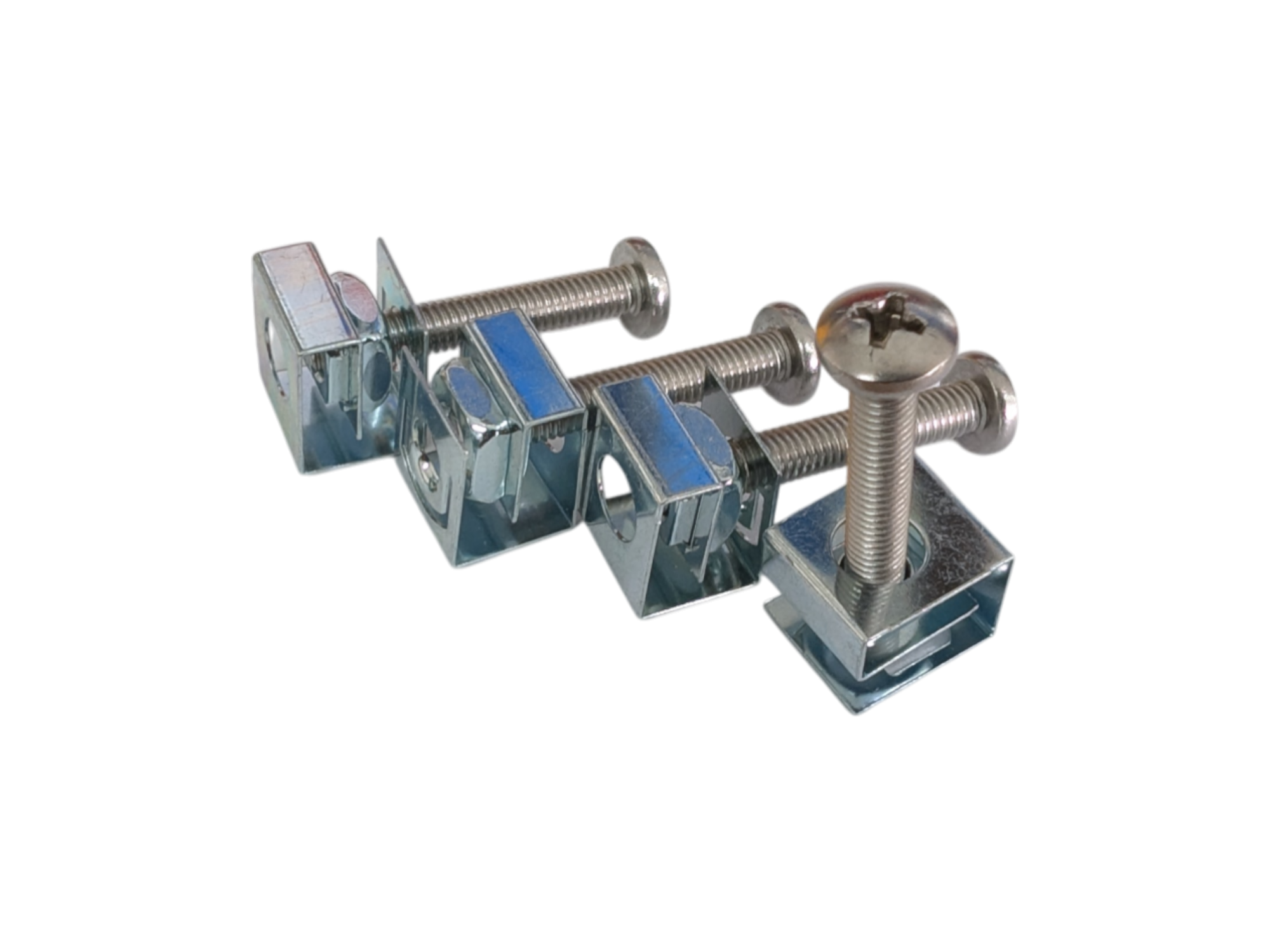

Hammond 1421NP Klemm Käfigmutter incl. Schraube, 4er Satz

Der Belfast 820 überrascht Spieler und Zuhörer mit seiner ausgewogenen und klaren Ansprache. Er verleiht dem Sound eine klare Kontur mit offenen, präsenten Bässen, weichen Mitten und kristallklaren, artikulierten Höhen, die Lead- und Sololinien zum Leuchten bringen.
Mit diesem hochempfindlichen Lautsprecher, der mit einem leistungsstarken Ferritmagnetmotor, einer 1-Zoll-Kupfer-Schwingspule und einer Papierverbundmembran ausgestattet ist, lässt sich jede 8"-Gitarrenbox problemlos aufrüsten.

Gitarrenlautsprecher mit britischem Klang

• 8" (203 mm) Durchmesser des Stahlkorbs
• 20 Watt, 4 Ohm, 97 dB SPL
• 1"-Kupferschwingspule, Kraftpapierspanner
• 10-oz-Ferritmagnet
• Papier-Verbundstoff-Membran
• Größe, nominal (Zoll & mm): 8" (203 mm)
• RoHS-konform: Ja
• Nennimpedanz (Z) (Ω): 4
• Nennleistung IEC268-5 (W): 20 Watt
• Nennimpedanz (Ω): 4
• Dauerleistung (W): 20
• Programmleistung (W): 40
• Frequenzbereich (Hz): 88 - 11,000
• Empfindlichkeit (dB SPL) ¹: 97
• Resonanzfrequenz (Fs) (Hz): 155
• Gleichstromwiderstand (Re) (Ω): 3.4
• Induktivität der Schwingspule (Le) (mH): 0,12
• Mechanischer Q-Faktor (Qms): 15.49
• Elektrischer Q-Faktor (Qes): 1.77
• Q-Faktor gesamt (Qts): 1.59
• Mechanischer Widerstand (Rms) (kg/s): 0,58
• Nachgiebigkeitsäquivalentes Volumen (Vas) (L): 8,31
• Nachgiebigkeit der Aufhängung (Cms) (mm/N): 0,11
• Oberfläche der Membrane (Sd) (cm²): 226.98
• Bewegte Masse (Mms) (gm): 9.22
• Höhe des Magnetspalts (mm): 6.0
• Höhe der Spulenwindung (mm): 6.35
• Motorkraftfaktor (BL) (T-M): 4.17
• Wirkungsgrad (η₀) (%): 1.69
• Wirkungsgrad-Bandbreiten-Produkt (EBP) (Fs/Qes): 87.88
• Korb-Typ: Gestanzter Stahl mit schwarzer Pulverbeschichtung
• Anschlussgröße (mm): 5.2 x 0.5
• Durchmesser der Schwingspule (mm): 25.4
• Material Schwingspulendraht: Kupfer
• Material des Schwingspulenkörpers: Kraftpapier
• Art der Wicklung der Schwingspule: Einlagig
• Magnet-Material: Ferrit
• Magnet Gewicht (g): 283.5
• Material des Konuskörpers: Papier-Verbundstoff
• Material der Staubschutzkappe: Papier
• Material der Spinne: Baumwolle
• Nettogewicht (kg): 1.02

Wasserbasierender Tolex-Kleber, 500 ml

Anwendung
der Kleber muss sowohl auf der Holz als auch auf dem Tolex aufgetragen werden.
Nach einer Ablüftzeit von ca. 30 min kann dann das Tolex auf das zu beziehende Holz aufgeklebt werden.

Und wieviel Kleber benötigt man ?
Die 500 ml Dose reicht für gut 2 m² bei doppeltem Auftrag, 4,6 m² einfach

Hinweis
Zur Steigerung der Klebekraft empfiehlt es sich den Kleber auf dem Tolex nach dem Ablüften ein zweites mal auf zu tragen.

Dateien:

• Sicherheitsdatenblatt

In Zusammenarbeit mit Howlin' Amps: Dumble-Style ODS 50 Vollröhren-Gitarrenverstärker-Bausatz.
Weitere Informationen zu diesem Bausatz sowie Aufbauanleitung sind auf der Projekt-Seite zu finden und ein Promo-Video gibt es auf YouTube

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des Howlin' Amps Dumble ODS 50 inklusive Chassis, Faceplate und Knöpfe.
NICHT enthalten ist eine Headshell.

Bitte beachten, ganz wichtig und ist wirklich so gemeint: Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Messgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.

Keine Lust den Verstärker selbst auf zu bauen ? Dieser Bausatz kann auch fertig aufgebaut und getestet geliefert werden. Bei Interesse bitte melden...

• Gummifuß mit Stahl-Halterung
• Größe: d = 38 mm, h = 20 mm
• 4 Stück
• inkl. Schrauben

Koffergriff aus Kunstleder im Fender-Stil mit 2 Löchern pro Kappe

• Befestigungskappen: Stahl, schwarz matt
• Länge: ca. 300 mm
• Farbe: Schwarz
• Montagematerial: Schrauben, Einschlagmuttern inklusive
