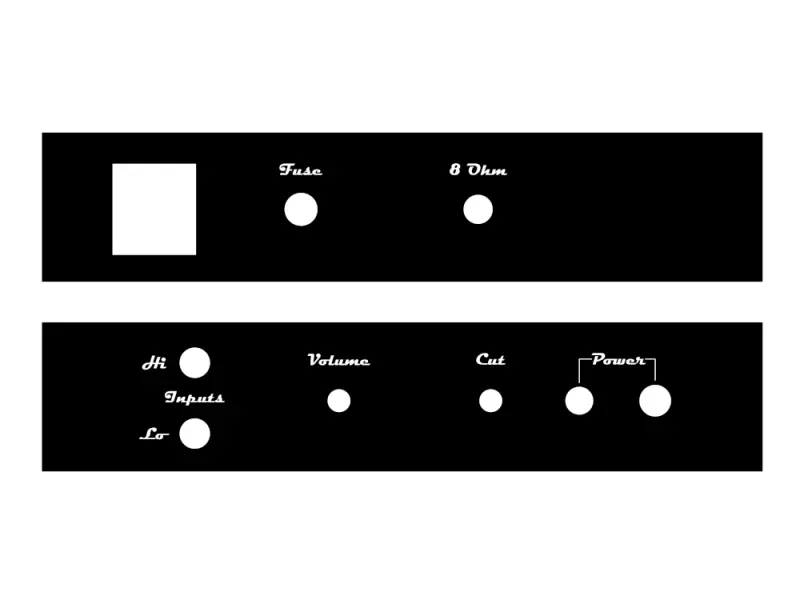

Faceplate für TT Bausatz Molly - schwarz/weiß

Dieser Bauteilesatz beinhaltet alle grundlegenden Bauteile für den Bau des TT Molly Low-Power Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Netztransformator universal für Pri: 120-230-240 V
• Übertrager
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren (1 x EF86, 1 x 12AX7,1 x ECC99)
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Knöpfe
• Chassis
• Blende (Faceplate)

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.

für Fender Pilot-Lampe

• BA9s
• #47
• 6,3 V
• LED Ausführung
• weiß / klar

Lampenhalter-Set für Fender Verstärker

• Einbaudurchmesser: 15,5 mm
• Gewinde: 9/16 - 24
• Jewel klar / transparent

Die Rosette ist vielseitig einsetzbar und eignet sich ideal für Bau- und Montageprojekte. Dank des hochwertigen Materials Messing und der vernickelten Oberfläche ist sie bestens gegen Korrosion geschützt und bietet eine lange Lebensdauer.

Technische Daten

• Innendurchmesser (d1): 6,4 mm
• Außendurchmesser (d2): 20 mm
• Höhe (h1): 4 mm
• Normen: DIN 17670
• Werkstoff: Messing
• Oberfläche: Vernickelt
• Inhalt: 10 Stück

• Typ: Linsensenkkopf mit Kreuzschlitz
• Werkstoff: Stahl
• Festigkeitsklasse: 4.8
• Oberfläche: verzinkt
• DIN: 966
• ISO: 7047
• Preis: pro Stück

Satz Gehäuseeckend bestehend aus:

• 8 x Gehäuseecke, zweischenkelig, silber (ah4023)
• Innenradius: 12 mm
• Stahl vernickelt
• 16 x Schrauben, Flachkopf, silber

Lemberg 020 Headshell Bausatz
Für Chassis aus der LoW-Serie OHNE seitliche Befestigungslaschen.
Dieser Bausatz wurde aus hochwertigem, 15 mm Birke Multiplex hergestellt, ist komplett CNC gefräst und gebohrt und sehr einfach im Zusammenbau.

Für den Zusammenbau wird benötigt

• Holzbohrer 5 mm
• Schraubendreher Kreuzschlitz oder Akkuschrauber (empfohlen)
• Holzleim (NICHT im Lieferumfang enthalten)

Die Oberfläche der fertig zusammengebauten Headshell kann nach belieben behandelt werden. Wir empfehlen diese zu ölen, da dies ein sehr einfaches aber effektives Verfahren ist. Sie kann aber auch lackiert oder mit Tolex bezogen werden (in diesem Fall muss die Frontblende möglicherweise in der Breite reduziert werden) oder sonstwie behandelt werden.
Weiterhin können Ecken, Griffe und Gummifüße je nach Geschmack angebracht werden. Passendes Zubehör ist in der Zubehörliste unter der Produktbeschreibung hier aufgeführt.

Dateien

• Aufbauanleitung

Spezifikationen

• Größe (BxHxT): 318 x 190 x 215 mm (Außen)
• Hardware: Schrauben im Lieferumfang enthalten.
• Holz: 15 mm Birke Multiplex

[content:3210136]

Zeigerknopf "Classic"

• Material: Phenolic
• Achse: 6 - 6,3 mm
• Größe: 19 x 14,5 mm
• Befestigung: Innensechskant Schraube

Dieser Bauteilesatz beinhaltet alle grundlegenden Bauteile für den Bau des TT Molly Low-Power Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Netztransformator universal für Pri: 120-230-240 V
• Übertrager
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren (1 x EF86, 1 x 12AX7,1 x ECC99)
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Knöpfe
• Chassis
• Blende (Faceplate)

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.

• Layout Typ B, Version 2020
• Größe: 285 x 165 x 60 mm
• Befestigung: mit Käfigmuttern (nicht enthalten)
• Material: 2 mm Aluminium (AlMg3)
• Made in Germany
• Befestigung: mit Käfigmuttern (nicht enthalten)

Bitte beachten: Das Gehäuse kann produktionsbedingte Spuren und Abdrücke aufweisen.

Dateien:

• Datenblatt V2020 (aktuell)
• Datenblatt V2013 (abgekündigt)
