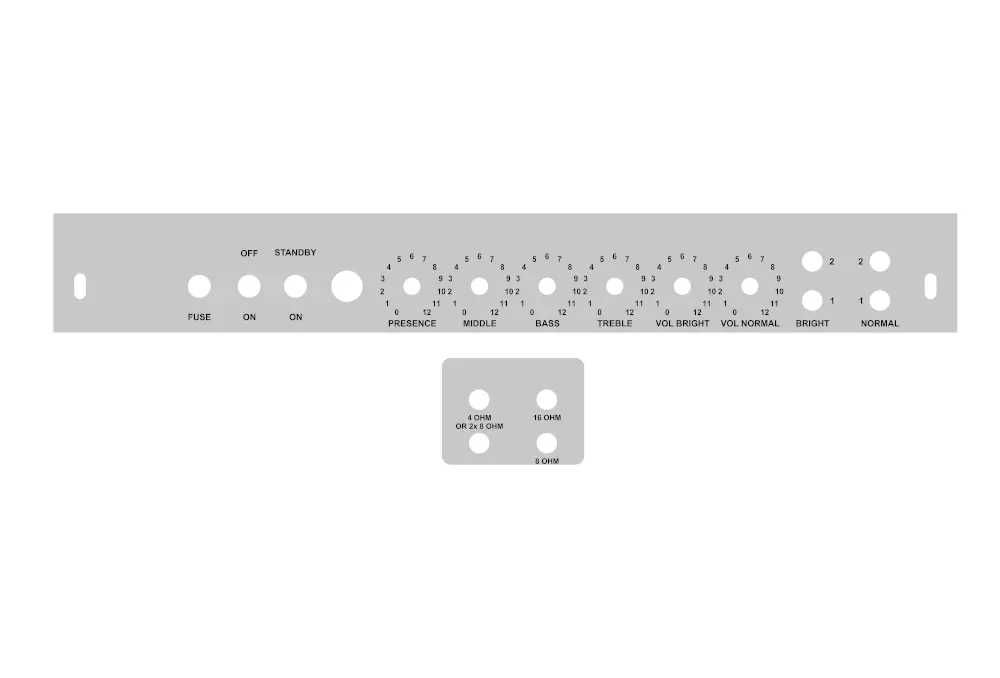

Faceplate für TT Bausatz 5F6

Tube-Town 5F6A Fender-Stil Chassis

• Größe: 508 x 126 x 67 mm
• Material: 1,5 mm Steel, feuerverzinkt
• Beschriftung: ohne
• Inkl. Kondensatorabdeckung
• Ecken geschweißt
• Made in Germany

Dateien:

• Datenblatt

• Board 1: 290 x 75 mm
• Board 2: 85 x 45 mm
• Material: 1,6 mm FR3, schwarz
• Positionsdruck
• optimierte Masseführung und Bauteilausrichtung
• für Bausatz TT 5F6

TT 5F6 V2 Classic Verstärker-Bausatz

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des TT 5F6 V2 Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker sowie Schaltplan und Layout sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Transformatoren (Netz, Drossel und Übertrager)
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Chassis ( siehe Zubehörliste für passende Chassis )
• Knöpfe
• Blende (Faceplate)
• Headshell

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.
Dieses Projekt ist KEIN ANFÄNGERPROJEKT !

Tube-Town 5F6A Fender-Stil Chassis

• Größe: 508 x 126 x 67 mm
• Material: 1,5 mm Steel, feuerverzinkt
• Beschriftung: ohne
• Inkl. Kondensatorabdeckung
• Ecken geschweißt
• Made in Germany

Dateien:

• Datenblatt

• Nennspannung: 250 VAC
• Kontaktkappen: Messing, vernickelt
• Größe: Ø 5 mm x 20 mm
• Packung mit 10 Stück

Einbaudurchmesser 12 mm
mit Verdrehschutz für Feinsicherungen 5 x 20 mm
Nennspannung: 250 VAC
Nennstrom: 10 A (VDE), 16 A (UL/CSA)

Gleichrichterröhre
5U4GB ist ein direkt beheizter Gleichrichterröhre für HiFi- und Gitarrenverstärker.

Dateien

• Datenblatt

SoZo NexGen Mustard Vintage Capacitors™
Diese Kondensatoren werden von vielen Boutique Amp Herstellern verwendet. Der Unterschied zwischen den Mustard NexGen Vintage Kondensatoren und den Mustard Standard Kondensatoren ist, dass die Mustard NexGen Vintage Kondensatoren komplett von Hand gefertigt werden, ohne automatisierte maschinelle Fertigungstechniken. Das ist der einzige Weg, um diesen Grad an Performance und Klang zu erreichen.

für Fender Pilot-Lampe

• BA9s
• #47
• 6,3 V

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 10 µF
• Nennspannung: 450 V
• Toleranz: +/- 20%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 10 mm x 30 mm
• Anschluss: axial

• Drossel für Fender 125C1A & 022699
• Bandmaster, Dual Showman, Pro Reverb, Twin Super
• 4 H

Dateien:

• Datenblatt

Abschirmbecher Noval

• Für Noval Sockel
• Farbe: silber
• Höhe: 55 mm
• Bestehend aus Unterteil und Becher

Fender Tweed Standard

• Länge ca. 90 cm
• Breite ca. 160 cm
• 100% Baumwolle
• Preis pro Stück
• Farbdarstellung abhängig vom Computermonitor und kann variieren.

FAQ: ja, es handelt sich bei diesem Material um original Fender Tweed und nein, es ist noch nicht lackiert. Wenn eine Lackierung gewünscht wird, dann muss diese gemacht werden, nachdem der Stoff auf der Box aufgebracht ist.
Andere Größen nicht verfügbar.

Fußschalter im Fender Vintage Stil

• 1 Schalter
• RCA-Stecker
• ca. 5 m Anschlussleitung, geschirmt
