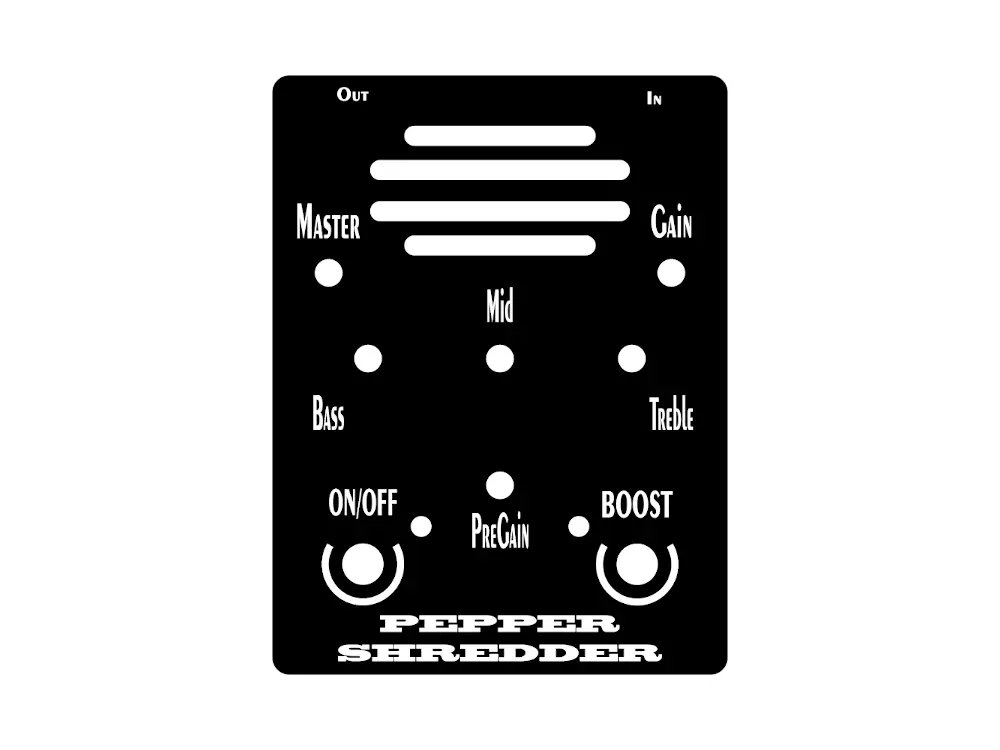

Faceplate für PepperShredder60

• Nennleistung: 0,25 W
• Toleranz: 20%
• Spannung: 250 V AC
• Achse: 6,35 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: M8 (7,8 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

• Punktgeschweisste Stahl-Chassis, schwere Ausführung
• Oberfläche entweder lackiert in grau oder pulverbeschichtet in schwarz (BK3-Gehäuse)
• Optional erhältliche Bodenplatten mit 4 Löchern, Gehäuse ohne Löcher. Diese müssen bei Bedarf gebohrt werden
• Hardware nicht im Lieferumfang enthalten
• Größe: 229 x 127 mm x 51 mm

Dateien:

• Datenblatt

Der TT-VPump Bausatz ist ein sehr effektiv arbeitender Spannungsvervielfältiger, welcher aus einer 12V DC Eingangsspannung eine Ausgangsspannung von 90 V DC bis zu 220 V DC erzeugt.
Die Schaltung ist bereits seit Jahren erprobt und wurde bei diesem Bausatz auf eine kompakte Größe angepasst und für den Einsatz in kleinen Vorverstärkergehäusen optimiert. Ideal also für Röhren-Bodeneffekte und Preamps ohne den Bedarf von zusätzlichen Trafos und HV Siebkondensatoren.

Die VPump kann mit einem standard 12V Schaltnetzteil betrieben werden. Ein Schaltnetzteil ist im Bausatz nicht enthalten.

Spezifikation:
Eingangsspannung: 12 V DC @ min 4 VA
Ausgangsspannung: 90 - 220 V DC, einstellbar
Ausgangsstrom: 15 mA @ 220 V DC max

Dateien:

• Layout PCB V1.4
• Layout PCB V1.5
• Layout PCB V1.6

• Nennleistung: 0,25 W
• Toleranz: 20%
• Spannung: 250 V AC
• Achse: 6,35 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: M8 (7,8 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

• Nennleistung: 0,25 W
• Toleranz: 20%
• Spannung: 250 V AC
• Achse: 6,35 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: M8 (7,8 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

• Typ: Potentiometer Panelmontage
• Nennleistung: 0,5 W
• Toleranz: 20%
• Spannung: 750 V DC
• Achse: 6,35 mm, griffelt
• Achsenlänge: 15 mm
• Bohr Ø: 9,4 mm
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

• Federn: 3
• Delay Typ: Mittel
• Größe: Lang
• Eingang: 10 Ω
• Ausgang: 2,575 Ω
• Steckverbinder: Eingang isoliert/Ausgang geerdet
• Verriegelung: Keine Verriegelung
• Montage: Horizontal / offene Seite nach unten

• Nennleistung: 0,25 W
• Toleranz: 20%
• Spannung: 250 V AC
• Achse: 6,35 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: 3/8-32 (9,45 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

Alu-Chassis für LoV-Projekte und Preamps

• Größe: ca. 194 x 143 x 34 mm
• Materialstärke: 2 mm
• Lieferung inkl. Schrauben, Muttern und Sockel, nicht montiert.

Hinweis: Wer seine eigene Blende für dieses Chassis zusammen stellen will, der findet die Vorlage hierzu weiter unten.

Dateien:

• Vorlage
