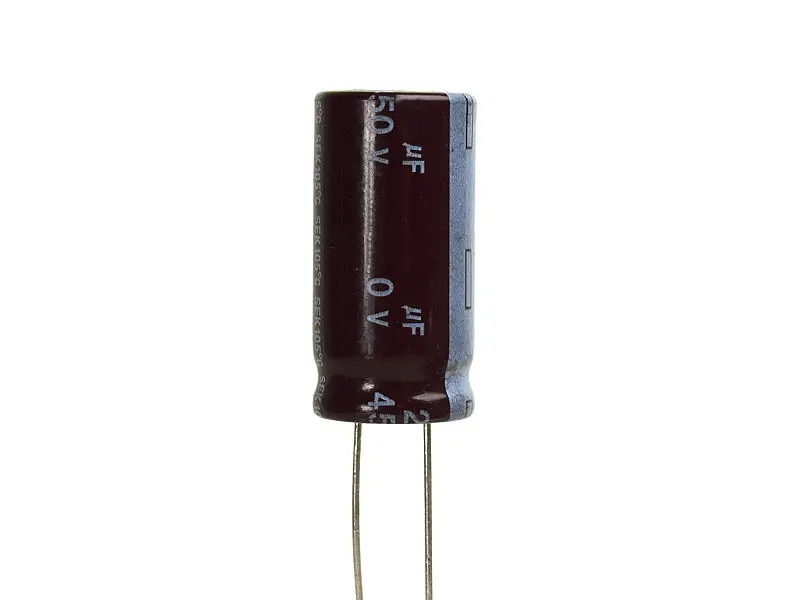

Elektrolyt 100 µF @ 350V

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 100 µF
• Nennspannung: 500 V
• Toleranz: +/- 20%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 30 mm x 49 mm
• Anschluss: axial

• Farbe: rot, blau, gelb, schwarz
• Verpackung: 4 x 2 m
• Isolation: Silikon
• Betriebsspannung Uo/U: 300 V / 300 V AC
• Prüfspannung: 2000 V
• Temperaturbereich: –50 bis +180 °C
• Querschnitt: 0,5 mm²
• Aussendurchmesser: 2,1 mm
• Litzenaufbau: 16 x 0,20 mm, Cu verzinnt

• Typ: Elektrolyt Becher Kondensator
• Kapazität: 47 µF
• Nennspannung: 100 V
• Toleranz: - 20 % / +20 %
• Betriebstemperatur: - 40°C / + 105 °C
• Abmessung: Ø 10 mm x 21 mm
• Anschluss: radial
• RM: 5,0

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.

• Typ: Elektrolyt Becher Kondensator
• Kapazität: 1000 µF
• Nennspannung: 25 V
• Toleranz: - 20 % / +20 %
• Betriebstemperatur: - 55°C / + 105 °C
• Abmessung: Ø 10 mm x 19 mm
• Anschluss: radial
• RM: 5

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 33 µF
• Nennspannung: 500 V
• Toleranz: +/- 20%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 18 mm x 39 mm
• Anschluss: axial

Carbon Composition Widerstände

• 1 Watt
• -55° C bis 125° C Operationstemperatur
• ± 20% Tolerance
• 350 V Betrieb, 700 V Überlast
• Geringe Induktivität
• Geringe Kapazität

• Montage: Axial
• Nennleistung: 5 W
• Abweichungstoleranz: 5 %
• Temperaturkoeffizient: 350 PPM / C
• Betriebstemperatur min/max: - 55 C / + 155 C
• Nennspannung: 500 V
• Durchmesser: 8,5 mm
• Länge: 25 mm
• Anschlussdrahtdurchmesser: 0.75 mm

Schraubenset für Ringkerntransformatoren

1 x Schraube M5*40 mm
1 x Sicherungsmutter M5
2 x U-Scheibe M5

passend für folgende Transformatoren:

tt-t30
tt-t50

• Epoxy end fill meets UL94V-0
• Non inductively wound
• Flame retardant outer wrap meets UL510
• Non polar

• Operating Tempeature Range: –55 ºC to +125 ºC (derate linearly to 50% rated voltage at 125 ºC)
• Dielectric Withstand Voltage: .6 x rated voltage for 2 s @ +25 ºC ±5 ºC
• Dissipation Factor (DF): tgd x 10–4 at +25 ºC ±5 ºC
• Insulation Resistance: 10,000 MO x µF, 30,000 MO Min.
• Self Inductance: 1 nH max. per 1 mm lead and body length
• Life Test: 1000 hrs @ 85 ºC 1.25 x Vn
• Damp Heat Test: 95% RH @ +45 ºC for 21 days
• Soldering: 260 ºC ±5 ºC for 10 s ±1 s
• Long Term Storage Stability: ?C/C = ±3% after 2 years

• Pri: 0-120-230-240 V (schwarz-gelb-lila-rot)
• Sec 1: 200 V @ 0,085 A (rot)
• Sec 2: 6,3 V @ 2 A (grün)
• freie Enden ca 200 mm
• h = 35 mm d = 70 mm
• 50/60 Hz EN 61558

• Nennspannung: 500 V
• Toleranz: 5%
• Betriebstemperatur: - 50°C / + 150 °C
• Anschluss: radial
