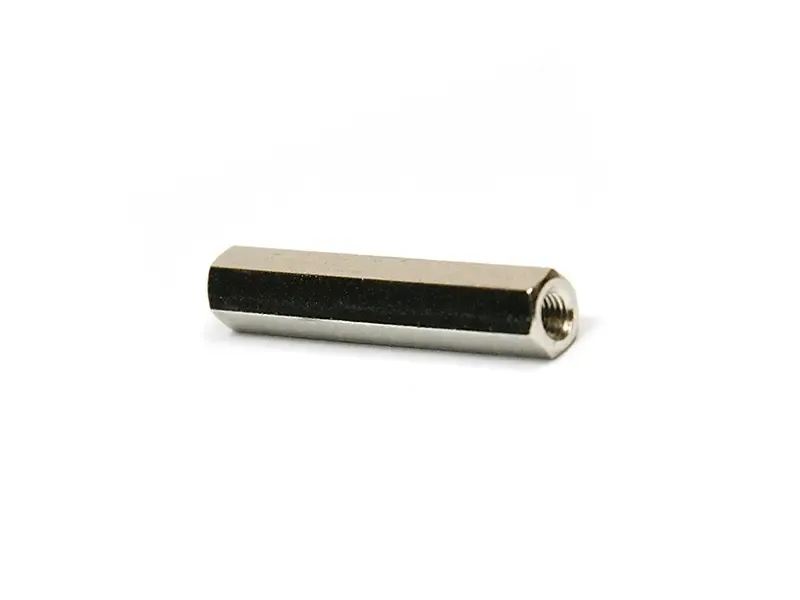

Distanzbolzen M3 / 40 mm, 2 x Innengewinde

Trägerplatine zum Bau eines Turret-Sockels
Statt auf Platine oder Turretboard können die Bauteile direkt am Sockel montiert werden

• Neue Version 2024
• 1,6 mm, Lötstopplack in schwarz
• Durchmesser: 35 mm
• Kann direkt als "Eylet-Board" verwendet werden
• Bestückung mit Turrets für 2 mm Boards möglich
• Abstände zwischen den Pins grösser 2,5 mm
• Entsprich aktuell gültigen VDE Vorschriften
• Betriebsspannung 500 V DC
• Ausgelegt für Belton Sockel Noval und Oktal
• Seitliche Laschen für Montage auf Oktal-Sockel, können einfach abgebrochen werden, wenn diese nicht benötigt werden
• Empfohlene Abstandsbolzen: 30 - 40 mm, M3
• Siehe "Zubehör" mit empfohlenen und passende Bauteilen

Hinweis: am einfachsten lassen sich die Bauteile montieren, wenn keine Turrets verwendet werden.

Dateien:

• Anwendungshinweis Turret-PCB

Trägerplatine zum Bau eines Turret-Sockels
Statt auf Platine oder Turretboard können die Bauteile direkt am Sockel montiert werden

• Neue Version 2024
• 1,6 mm, Lötstopplack in rot
• Durchmesser: 35 mm
• Kann direkt als "Eylet-Board" verwendet werden
• Bestückung mit Turrets für 2 mm Boards möglich
• Abstände zwischen den Pins grösser 2,5 mm
• Entsprich aktuell gültigen VDE Vorschriften
• Betriebsspannung 500 V DC
• Ausgelegt für Belton Sockel Noval und Oktal
• Seitliche Laschen für Montage auf Oktal-Sockel, können einfach abgebrochen werden, wenn diese nicht benötigt werden
• Empfohlene Abstandsbolzen: 30 - 40 mm, M3
• Siehe "Zubehör" mit empfohlenen und passende Bauteilen

Hinweis: am einfachsten lassen sich die Bauteile montieren, wenn keine Turrets verwendet werden.

Dateien:

• Anwendungshinweis Turret-PCB

• Typ:Kippschalter mit Metallhebel
• Ausführung: 2-Pol  Wechsler ON-ON
• Einbau-Ø: 12.2 mm
• Schaltstrom: 1,5A
• Schaltleistung: 1,5 A / 250 VAC, 3 A / 125 VAC
• Isolierungswiderstand: Min. 500 V/DC/100 MΩ
• Kontakt Widerstand: Max. 50MΩ
• Spannungs-Festigkeit: 1000 V/AC/60 s
• Hebel: Metall
• Anschlussart: Lötanschluss

• Typ: Kippschalter mit Metallhebel
• Ausführung: 4-Pol Wechsler 4PDT, EIN-EIN
• Einbau-Ø: 6.2 mm
• Schaltleistung: 3 A / 250 VAC, 6 A / 125 VAC
• Hebel: Metall
• Anschlussart: Lötanschluss
• Größe: 22,8 x 13 x 12,3 mm

• Typ: Kippschalter mit Metallhebel
• Ausführung: 4-Pol Wechsler, EIN-EIN
• Einbau-Ø: 5,8 mm
• Schaltleistung: 5 A / 250 VAC, 2 A / 125 VAC
• Hebel: Metall
• Anschlussart: Lötanschluss

• Typ: Kippschalter mit Metallhebel
• Ausführung: 1-Pol Taster, EIN-(EIN)
• Einbau-Ø: 6.2 mm
• Schaltleistung: 3 A / 250 VAC, 6 A / 125 VAC
• Hebel: Metall
• Anschlussart: Lötanschluss
• Größe: 13 x 7,8 x 10,4 mm

• Typ: Senkkopf mit Kreuzschlitz
• Werkstoff: Stahl
• Festigkeitsklasse: 4.8
• Oberfläche: verzinkt
• DIN: 965
• ISO: 7046
• Preis: pro Stück

• 5+1 Kontakte
• stehend

Dateien:

• Datenblatt

Lötösen M3

• aus Messing, versilbert
• 10 Stück
