Diode 1N4148 0,5 @ 75 V

Mikrocontroller gesteuerter MIDI-Umschalter für Kanalumschaltung oder Loop. Die Ansteuerung kann entweder über MIDI oder Fußschalter (Taster) erfolgen.

!!! UPDATE !!! Mit dem Update Mai 2019 wurden folgenden Anpassungen an dem Modul durchgeführt:

• Die große Relais-Platine entfällt und ist nicht mehr Bestandteil des Bausatzes, da in der Zwischenzeit eine Vielzahl unterschiedlicher Relais samt Trägerplatine verfügbar sind, welche eine deutlich flexiblere Anwendung ermöglichen.
• Die Dokumentation wurde zusammen geführt und steht als PDF Download direkt beim Bausatz zur Verfügung
• Der Mikrocontroller mit der Firmware ist nicht mehr Bestandteil des Bausatzes sondern muss je nach gewünschter Version zusätzlich zum Bausatz bestellt werden

Durch diese Änderungen war es uns möglich, den Bausatz noch universeller, flexibler und auch kostengünstiger an zu bieten. Weitere Kurzinfos und Software auf der >>TT-Midi-Switcher Projektseite

Im Lieferumfang enthalten:

• Controller Board
• Bauteile für 5V OnBoard Spannungsversorgung
• MIDI-Buchse
• Treiberbaustein ULN2803A
• Opto-Koppler für MIDI-IN
• Quarz, Widerstände und Kondensatoren

Im Lieferumfang NICHT enthalten (Bestellung nach Bedarf!):

• Relais, Trägerplatinen und Freilaufdioden
• LEDs und Vorwiderstände
• Taster und Schalter
• Kabel und Leitungen
• Mikrocontroller mit Firmware

Files:

• Dokumentation
• Board Größe
• Dokumentation (ALT)

Mikrocontroller mit Firmware "Looper" V 2.x zur Verwendung im TT-Midi-Switcher.
Dieser Mikro-Controller muss verwendet werden, wenn man den Midi-Switcher als Looper verwenden möchte.
Alle Ausgänge können unabhängig von einander ein und aus geschaltet werden.
Firmwareversion 2.x, weitere Details auf der -> MIDI Switcher Projektseite

Dateien:

• Dokumentation
• Board Größe

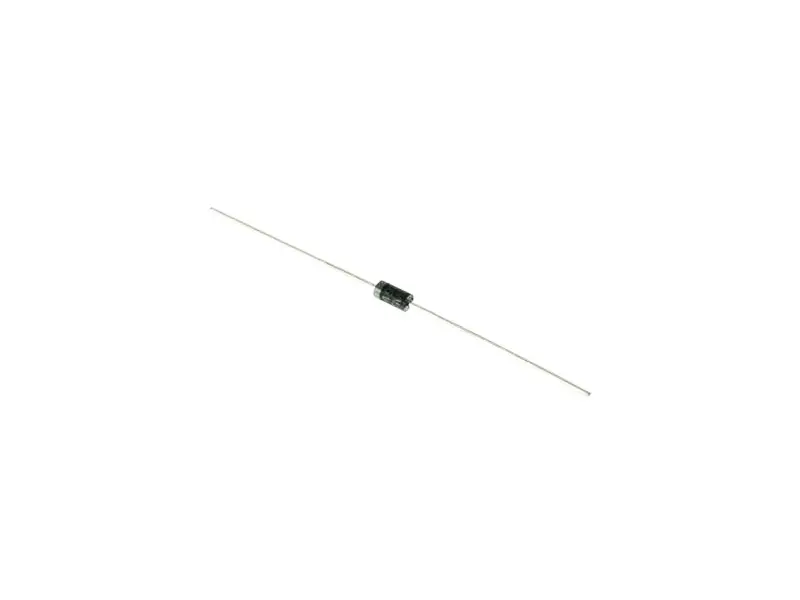

• Gleichrichter Diode, Standard Recovery
• Spannung, Urrm(V): 1000V
• Strom, If d.: 1A
• Strom, Ifs max.: 1A
• Spannung, Durchlass-, bei If: 1V
• Packung mit 10 Stück

Zener Diode BZX85/C12

• 1.3 W
• 12 V
• DO41

• Typ: Film Kondensator
• Dielektrikum: Polyäthylenterephthalat-Folie
• Kapazität: 0,1 µF
• Nennspannung: 250 DCV
• Toleranz: -20 % / +20 %
• IEC-Klimakategorie: 55/100/56
• Betriebstemperatur: - 55°C / + 100 °C
• Abmessung: 5 mm x 10,5 mm x 10,3 mm
• Anschluss: radial
• RM: 7,5

• MPW Metallized Polypropylene Film-Kondensatoren
• Selbstheilend
• Niedriger ESR
• Toleranz: +10% @ 1 kHz, 25°C
• Nennspannung: 630VDC / 250 VAC
• Abmessung: Ø 8,5 x 14,5 mm
• Dielektrikum: Polypropylene
• Beschichtung: Flamhemmende Polyester Folie (UL510) mit Epoxy Verschluss (UL94V0)

• Typ: Film Kondensator
•   selbstheilend
• Dielektrikum: Polyäthylenterephtalat
• Kapazität: 0,47 µF
• Nennspannung: 400 V
• Toleranz: - 10 % / +10 %
• IEC-Klimakategorie: 55/125/56
• Betriebstemperatur: - 55°C / + 125 °C
• Abmessung: 7,3 mm x 9,3 mm x 16,5 mm
• Anschluss: radial
• RM: 15

• Nennspannung: 500 V
• Toleranz: 5%
• Betriebstemperatur: - 50°C / + 150 °C
• Anschluss: radial

• Typ: Elektrolyt Becher Kondensator
• Kapazität: 22 µF
• Nennspannung: 450 V
• Toleranz: - 20 % / +20 %
• Betriebstemperatur: - 40°C / + 105 °C
• Abmessung: Ø 16 mm x 32 mm
• Anschluss: radial
• RM: 7,5

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.

• Typ: Film Kondensator
• Dielektrikum: Polyäthylenterephthalat-Folie
• Kapazität: 0,22 µF
• Nennspannung: 250 DCV
• Toleranz: -20 % / +20 %
• IEC-Klimakategorie: 55/100/56
• Betriebstemperatur: - 55°C / + 100 °C
• Abmessung: 5 mm x 10,5 mm x 10,3 mm
• Anschluss: radial
• RM: 7,5

• MPW Metallized Polypropylene Film-Kondensatoren
• Selbstheilend
• Niedriger ESR
• Toleranz: +10% @ 1 kHz, 25°C
• Nennspannung: 630VDC / 250 VAC
• Abmessung: Ø 6,5 x 14,5 mm
• Dielektrikum: Polypropylene
• Beschichtung: Flamhemmende Polyester Folie (UL510) mit Epoxy Verschluss (UL94V0)
