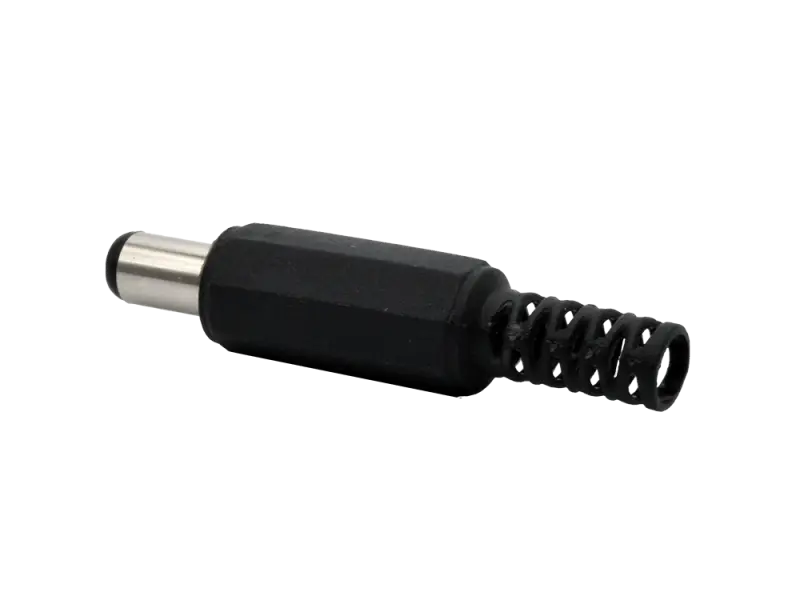

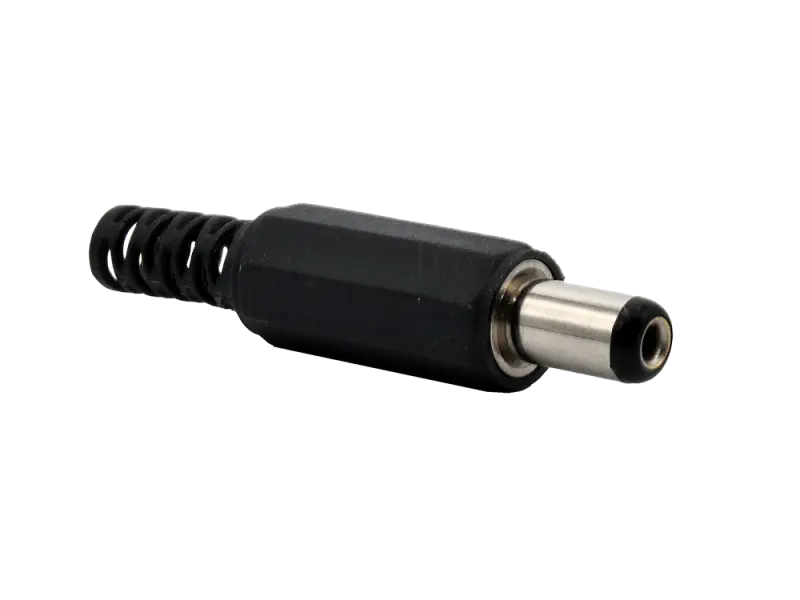

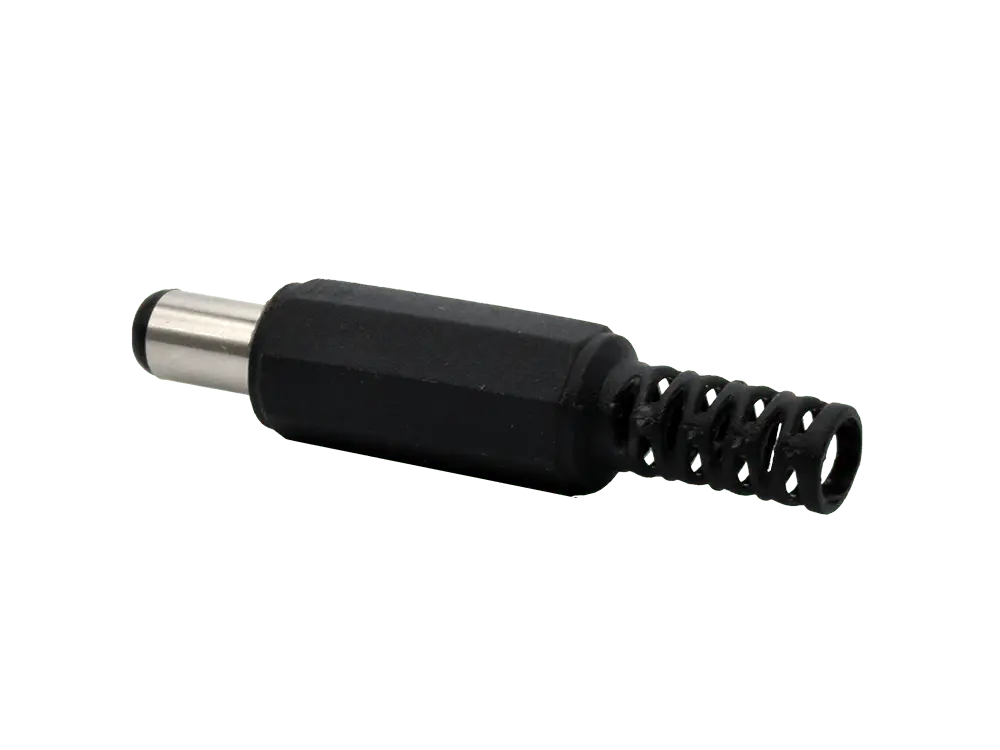

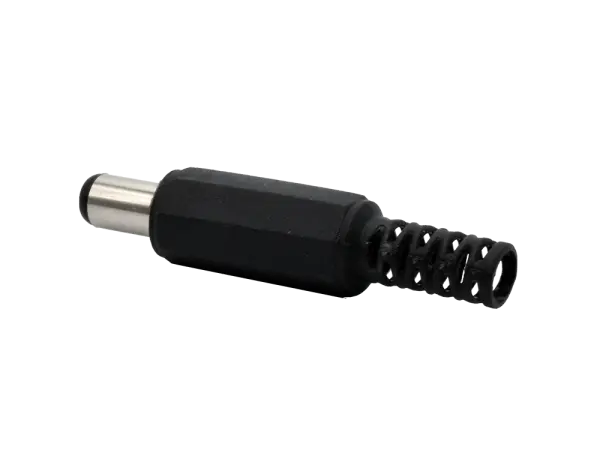

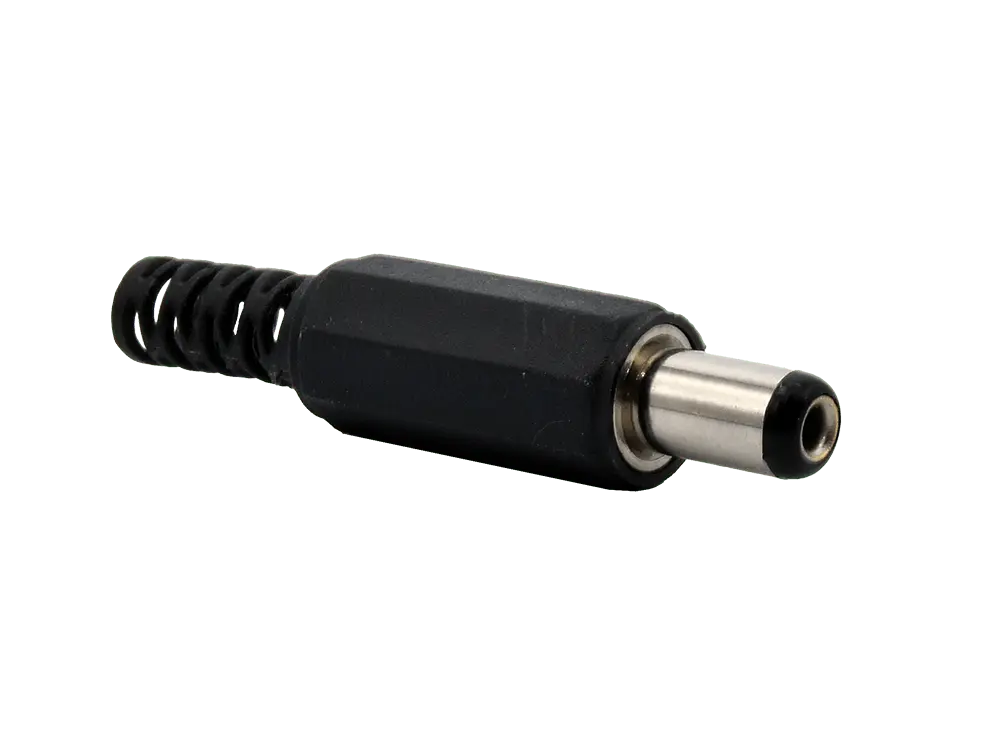

DC-Stecker Hohlstecker 2.1 mm

6+2 Kontakte,

stehend

• 2+1 Kontakte
• Kontakte verzinnt

Tube-Town 12AX7 / ECC83 Preamp-Tube

Die TT12AX7 überzeugt mit ihrer feinen und detailreichen Wiedergabe der Höhen, die selbst bei hoher Verstärkung erhalten bleibt. Durch den höheren k3-Anteil klingt die TT12AX7 deutliche klarer als vielen anderen 12AX7/ECC83 Röhren , wodurch der Bassbereich deutlich straffer erscheint. Diese Röhre empfehlen wir daher besonders für Stile wie Clean, Crunch und Metal, bei denen eine hohe Verstärkung und klare Transparenz gefragt sind.

Elektrische Eigenschaften

• Heizspannung (Uf): 6.3V oder 12.6V
• Heizstrom (If): 300mA bei 6.3V, 150mA bei 12.6V
• Anodenspannung (Ua): Maximal 300V
• Gitterspannungen (Ug1): -2V (typisch)
• Gitterspannungen: -50V bis 0V
• Anodenstrom (Ia): 1.2mA (typisch)
• Anodenverlustleistung: Maximal 1W pro Triode
• Anodenwiderstand (ra): 62.5kΩ
• Verstärkungsfaktor (μ): 100
• Transkonduktanz (S): 1.6mA/V
• Eingangskapazität (Cin): 1.6pF
• Ausgangskapazität (Cout): 1.6pF

Mechanische Eigenschaften

• Sockel: B9A (Noval)
• Anzahl der Pins: 9

Pinbelegung

• 1 Anode (Triode 1)
• 2 Gitter (Triode 1)
• 3 Kathode (Triode 1)
• 4 Heizung (f)
• 5 Heizung (f)
• 6 Anode (Triode 2)
• 7 Gitter (Triode 2)
• 8 Kathode (Triode 2)
• 9 Mittlere Heizung (f)

Anwendungshinweise

• Heizungsbetrieb: Die Röhre kann mit 6.3V oder 12.6V betrieben werden, je nach Schaltungsdesign.
• Gitterwiderstände: Es wird empfohlen, Gitterwiderstände von mindestens 1MΩ zu verwenden, um eine stabile Funktion zu gewährleisten.
• Kopplungskondensatoren: Kondensatoren mit niedriger Kapazität (typisch 0.1µF) werden empfohlen, um Hochfrequenzstörungen zu minimieren.

Einzelstück, nicht gematcht

Robuste und fabelhaft klingende Power Beam Tetrode, die bis 475 Volt einwandfrei funktioniert. Hervorragender Ersatz für Single-Ended-Verstärker wie den Fender Champ oder Verstärker mit hoher Plattenspannung wie den Fender Deluxe Reverb.

• Speziell entwickelte Kathode
• Anode aus Speziallegierung
• Sorgfältig ausgerichtetes Gitter

Entlöt-Pumpe zum Absaugen von Lötzinn, antistatisches Kunststoff-Material, Maße: 230mm x 25mm. EXTRA STARK

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 47 µF
• Nennspannung: 450 V
• Toleranz: - 20 % / +20 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 18 mm x 39 mm
• Anschluss: axial

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 33 µF
• Nennspannung: 500 V
• Toleranz: +/- 20%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 18 mm x 39 mm
• Anschluss: axial

Hohe Verstärkung, weicher und bluesiger Klang mit sehr gutem Ansprechverhalten und hoher Dynamik machen die JJ12AX7 zu einer ausgezeichneten Wahl für Gitarren- und Bassverstärker.

Dateien

• Datenblatt

JJs Version des 12AT7/ECC81 Röhrentyps mit einem "warmen" und "weichen" Klang. Oft verwendet z.B. für Phaseninverter oder Reverb Treiberstufen.

Dateien

• Datenblatt

4 Röhren, gematcht als Quartett

Verbesserte Version der JJ EL34, mit modifizierter Kathode.
Hinweis: Beim Wechsel von EL34 auf E34L sollte auf alle Fälle die Biaseinstellung geprüft werden.

Dateien

• Datenblatt

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 22 µF
• Nennspannung: 450 V
• Toleranz: +/- 20%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 16 mm x 30 mm
• Anschluss: axial

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 100 µF
• Nennspannung: 350 V
• Toleranz: +/- 20%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 18 mm x 37 mm
• Anschluss: axial
