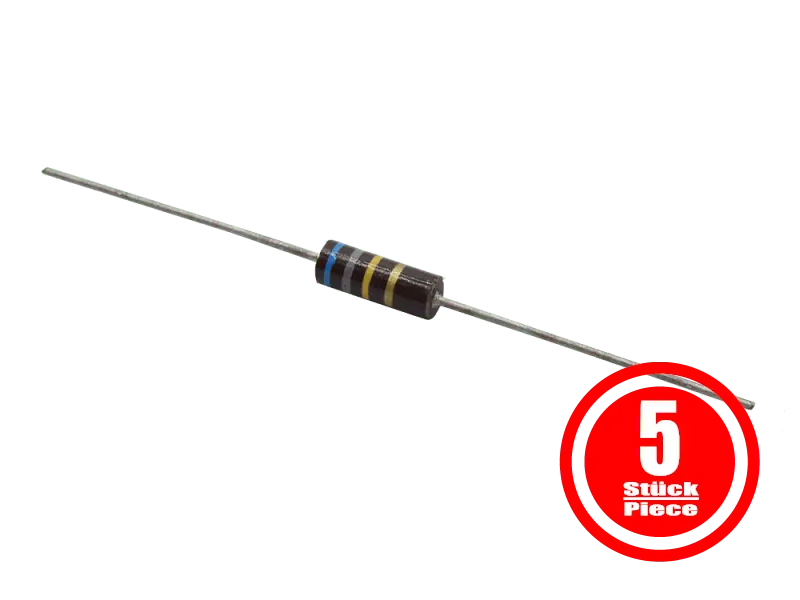

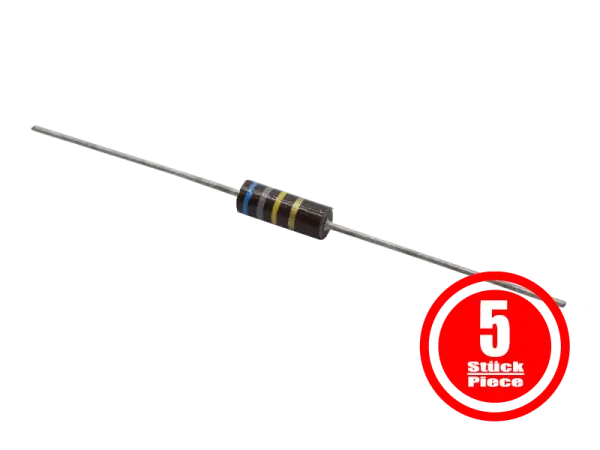

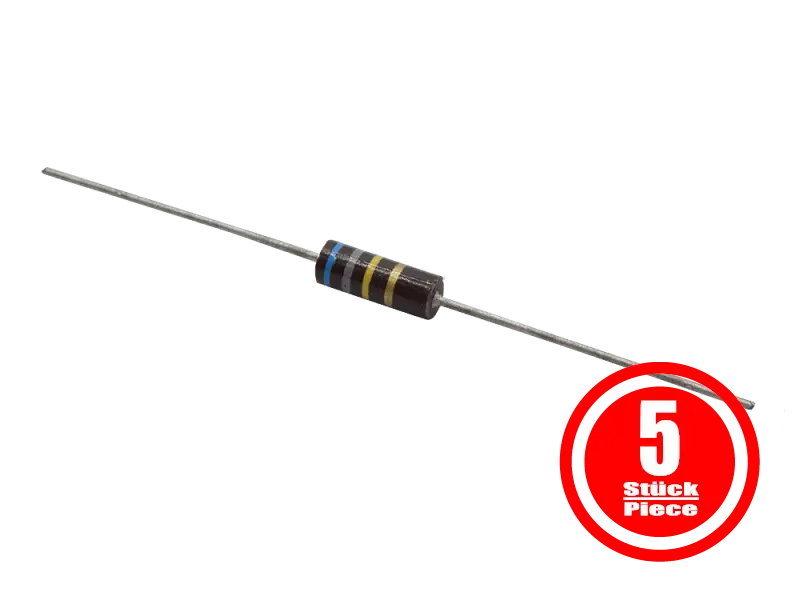

Carbon Comp 4k7 k Ohm / 0,5 Watt - 5er Pack

4 Röhren, gematcht als Quartett

JJ EL84 / 6BQ5 Red Label

Dateien

• Datenblatt

• Leiteraufbau: massive Kupferleitung, starr mit Vintage Stoffummantelung aus Baumwolle
• Leiter Querschnitt: AWG #18 / 0,82 mm²
• Aussendurchmesser: 1,02 mm
• Verpackung: Rolle mit 10 ft / ca. 3 m

Stoffummantelte Schaltlitze, Pushback

• AWG #22 / 0,32 mm²
• Aufbau: Einzellitzen, Kupfer, verzinnt
• Isolation: Stoffgeflecht, gewachst
• Verpackung: 5 m

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des TT 5F1 - V2020 Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker sowie Schaltplan und Layout sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Chassis
• Transformatoren (Hammond 1760C, TT-5E3-VPO)
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Knöpfe
• Headshell oder Combo

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.
Dieses Projekt ist KEIN ANFÄNGERPROJEKT !

Metalloxidschicht-Widerstand, 2 Watt

• +/- 5 % Toleranz
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• Verschiedene Hersteller,

Bitte beachten: Diese Widerstände haben eine sehr kleine Bauform:
rot: l = 10 mm, d = 3,9 mm
grün: l = 11,5 mm, d = 4,5 mm

• Cinchbuchse, vergoldet mit Teflonisolierung
• 1 x schwarz
• 1 x rot
• 1 x gelb
• 1 x weiß
• Einbaudurchmesser: 6 mm

Carbon Composition Widerstände

• Ausführung: ½ Watt, axial
• Temperaturbereich: -55° C bis +125° C
• Toleranz: 10%
• max. Betriebsspannung: 350 V
• Größe: l=9,5 mm, d=3,6 mm

Carbon Composition Widerstände

• 1 Watt
• -55° C bis 125° C Operationstemperatur
• ± 20% Tolerance
• 350 V Betrieb, 700 V Überlast
• Geringe Induktivität
• Geringe Kapazität

Carbon Composition Widerstände

• 1 Watt
• -55° C bis 125° C Operationstemperatur
• ± 20% Tolerance
• 350 V Betrieb, 700 V Überlast
• Geringe Induktivität
• Geringe Kapazität

• Typ: Elektrolyt Kondensator
• Kapazität: 22 µF
• Nennspannung: 35 V
• Toleranz: - 10 % / +30 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 5 mm x 11 mm
• Anschluss: axial
• Farbe und Hersteller kann von dem gezeigten Bild abweichen

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.

Signallampe rund, orange

• Betriebsspannung: 230 V~
• Leistung: 0,05 W
• Licht-/Gehäusefarbe: orange
• Anschluss: Lötösen
• Einbau-Ø: 10 mm
• Einbautiefe: 35 mm
• Gesamtmaße (ØxL): 12x42 mm

Glimmer Kondensator / Silver Mica

• Nennspannung: 500 V
• Toleranz: 5%
• Betriebstemperatur: - 50°C / + 150 °C
• Anschluss: radial

Mallory Type 150 is a general purpose capacitor for use in blocking, bypass, decoupling, smoothing and some timing applications.

• Epoxy end fill meets UL94V-0
• Non inductively wound
• Flame retardant outer wrap meets UL510
• Non polar

Specifications:

• Operating Tempeature Range: –55 ºC to +125 ºC (derate linearly to 50% rated voltage at 125 ºC)
• Dielectric Withstand Voltage: .6 x rated voltage for 2 s @ +25 ºC ±5 ºC
• Dissipation Factor (DF): tgd x 10–4 at +25 ºC ±5 ºC
• Insulation Resistance: 10,000 MO x µF, 30,000 MO Min.
• Self Inductance: 1 nH max. per 1 mm lead and body length
• Life Test: 1000 hrs @ 85 ºC 1.25 x Vn
• Damp Heat Test: 95% RH @ +45 ºC for 21 days
• Soldering: 260 ºC ±5 ºC for 10 s ±1 s
• Long Term Storage Stability: ?C/C = ±3% after 2 years

Farbe des Kondensators kann von der gezeigten Farbe auf dem Bild abweichen.
