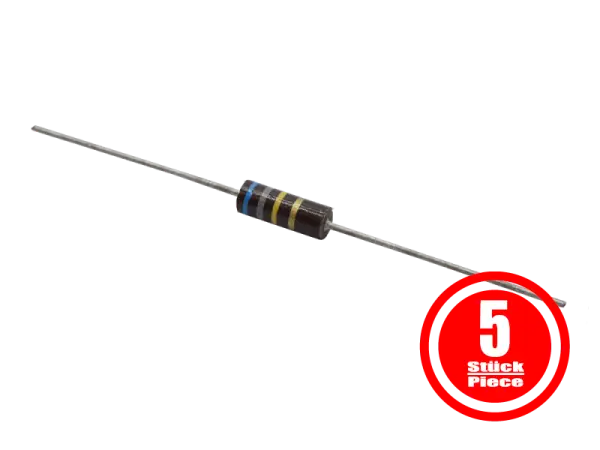

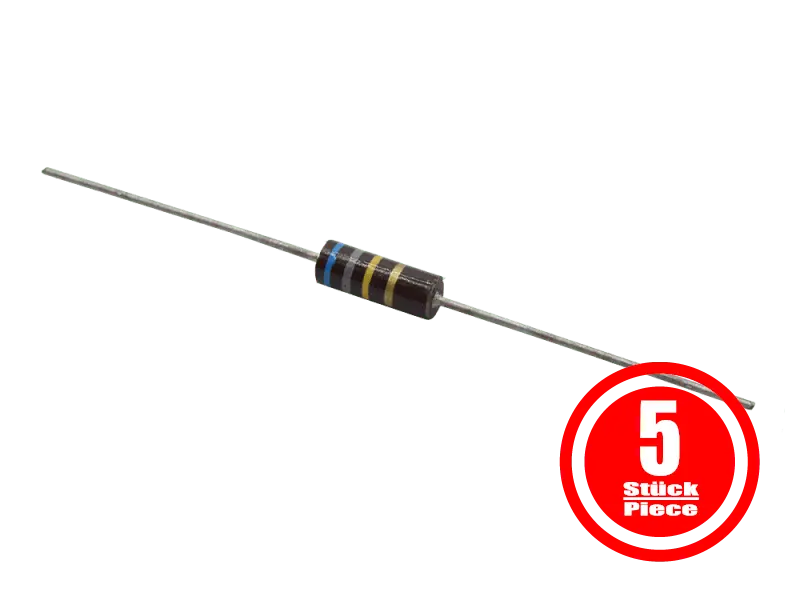

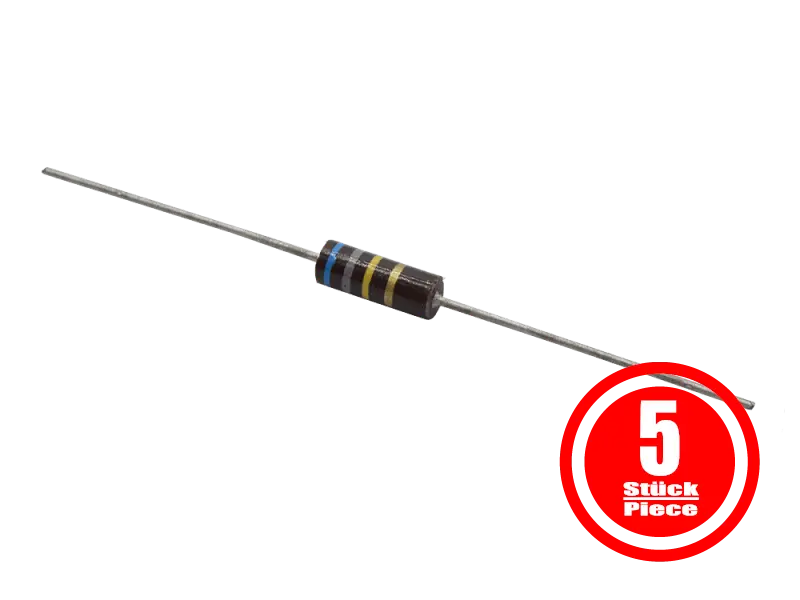

Carbon Comp 2k2 k Ohm / 0,5 Watt - 5er Pack

Bausatz für einen aktiven, seriellen Röhren FX-Loop (auch parallel verwendbar) zum nachträglichen Einbau in vorhandene Röhrenverstärker.

Die FX-Loop arbeitet mit einer 6112 Miniaturröhre für Send und Return und ist zudem mit zwei Potis zur optimalen Anpassung des Send und Return Pegels ausgelegt.
Die Loop wird an die vorhandene Hochspannung im Verstärker angeschlossen und hat jeweils einen Eingang für niedrige und hohe Signalpegel.

Eingangspegel:
InA: 30 - 60 Vss, max. 65 Vss
InB: 10 - 15 V ss, max. 18 Vss

Heizung:
6,3 V / 300 mA

Achtung: Hochspannung !
Der FX-Loop arbeitet mit Spannungen, die lebensgefährlich sein können. Der Einbau soll daher nur von einem erfahrenen Techniker vorgenommen werden.
Anwendung auf eigene Gefahr.

Dateien

• Dokumentation
• Dokumentation - ALT

• Größe: 550 x 300 mm
• Reines Aluminium 30 µ - einseitig mit einem Akryl-Kleber beschichtet, Silikonpapier-Abdeckung
• Temperatur- und UV-beständig
• Hergestellt in Deutschland

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 22 µF
• Nennspannung: 500 V
• Toleranz: +/- 20%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 18 mm x 39 mm
• Anschluss: axial

• Ausführung: ½ Watt, axial
• Temperaturbereich: -55° C bis +125° C
• Toleranz: 10%
• max. Betriebsspannung: 350 V
• Größe: l=9,5 mm, d=3,6 mm

• Ausführung: ½ Watt, axial
• Temperaturbereich: -55° C bis +125° C
• Toleranz: 10%
• max. Betriebsspannung: 350 V
• Größe: l=9,5 mm, d=3,6 mm

• Typ: Elektrolyt Kondensator
• Kapazität: 47 µF
• Nennspannung: 100 V
• Toleranz: - 20 % / +20 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 8 mm x 18 mm
• Anschluss: axial

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 220 µF
• Nennspannung: 100 V
• Toleranz: -10%+30%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 14 mm x 30 mm
• Anschluss: axial

• Ausführung: ½ Watt, axial
• Temperaturbereich: -55° C bis +125° C
• Toleranz: 10%
• max. Betriebsspannung: 350 V
• Größe: l=9,5 mm, d=3,6 mm

• Größe: 6,3 mm 1/4"
• Pole: 2-polig, mono
• Ausführung: offen, Chassis-Montage
• Anschlussart: Lötanschlüsse
• Gehäuse: Metall
• Hersteller Rean (by Neutrik)

Dateien:

• Datenblatt

ORANGE DROP®, Low Loss

• Typ: Polypropylene Film Kondensator
• Nennspannung: 600 V
• Toleranz: - 10 % / +10 %
• Betriebstemperatur: - 55°C / + 85°C
• Anschluss: radial
