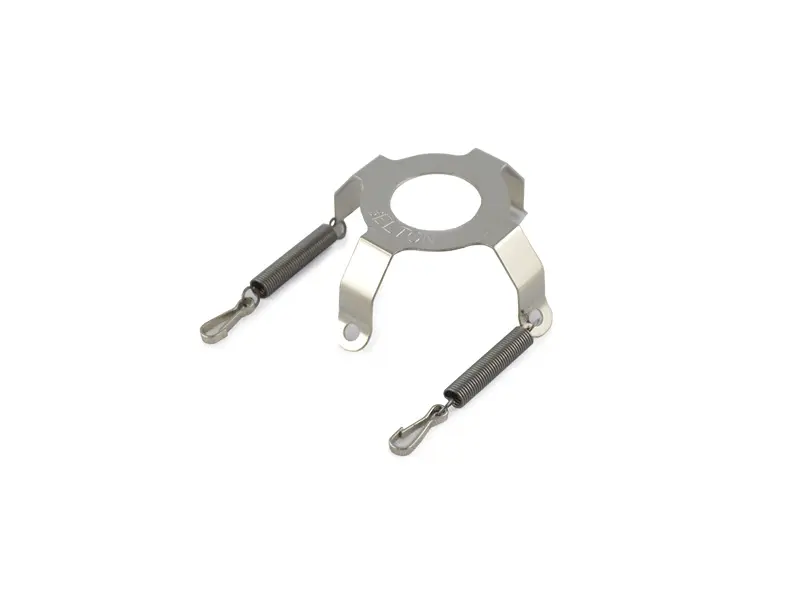

Belton Röhrenhalter / Retainer 2-19 / Groß

Die Signalleuchten für Frontplatteneinbau sind für Schraubbefestigung mit einer empfohlenen Einbaubohrung von Ø6mm ausgelegt. Die Fassungen sind mit Außen- oder Innenreflektor lieferbar. Der Steckeinsatz ist lösbar. Lieferung inklusive Scheibe und Sechskantmutter.

Cliff 1160 Klinkenbuchse

• Klinkenbuchse, mono
• geschaltet
• für Chassismontage, 4 Lötanschlüsse
• für 6,3 mm Klinkenstecker
• Wird u.a verwendet von Marshall

• Datenblatt

Custom Shop Faceplate aus Transply, lasergraviert


• Maximale Breite: 720 mm
• Material: 1,5 mm Transply
• Arbeitsfläche: siehe Auswahlliste
• Farben: siehe Auswahlliste
• Gravur: Ja
• Schneiden: Ja
• Auflösung: max.500 dpi
• Bearbeitung: Laser

Wichtig:

• Blenden die Copyright-geschützte Elemente wie z.B. Logos enthalten können nicht produziert werden !
• Minimale Größe einer Blende: 5 x 5 cm
• Kleiner Objekte sollten zu einer größeren Blende verbunden werden beispielsweise durch Verbindungsstege, ansonsten könne diese Verloren gehen. Beispiel: bei einem ausgeschnitten Schriftzug den i-Punkt mit dem restlichen Schriftzug verbinden.
• Minimaler Abstand zwischen zwei Blenden: 3 mm
• Bitmaps (mit Inkscape): Es sollten nach Möglichkeit KEINE Bitmaps verwendet werden, da dies immer wieder zu Problemen führt zum Beispiel bei der Erstellung der PDFs oder der Qualität des fertigen Produktes. Bitmaps sollten immer in Vektorgrafiken konvertiert werden bevor diese dann in das Layout eingelesen werden. Es gibt zahlreiche Online-Konverter welche Bitmaps (PNG, JPG etc.) nach SVG konvertieren.

Und so funktioniert's
zuerst die Dokus und Anleitungen auf unseren   LaserShop-Seiten beachten !
a) Die benötigte Größe, Material und Farbkombination auswählen
Tipp ! Auf einer Arbeitsfläche können auch mehrere Objekte platziert werden, wodurch eine wirtschaftliche Materialverwendung und Auftragsbearbeitung möglich ist.
Beispiel: zwei Blenden mit der Größe 55 x 490 mm (Vorder- und Rückseite) können auf der Arbeitsfläche H2 mit den Maßen 150 x 600  platziert und beauftragt werden.
Diese Anordnungen und Optimierungen müssen in den angelieferten Daten vorhanden sein.
b) Bestellung über den Online-Shop abschicken
c) Die Daten nach unseren Vorgaben aufbereiten und die CHECKLISTE ABARBEITEN. Die fertigen Daten können dann weiter unten auf der Seite direkt hochgeladen oder nach Abschluss der Bestellung per E-Mail (info at tube-town.de) an uns geschickt werden.
d) Fertig.

Hinweis zu "Blenden pro Platte"
Entspricht der Anzahl der Einzelnen Blenden oder Logos die sich auf einer Platte befinden. Je mehr Blenden sich auf einer Platte befinden, desto länger ist die Laufzeit und die Handhabung. Maximal 40 Blenden pro Platte sind möglich.

Hinweis zu "Logo-Option"
Wenn in den Daten große, zusammenhängende Flächen vorhanden sind die komplett frei gelasert werden müssen (oft zu sehen bei Blenden für Boden-Effekte), dann sollte man diese Option wählen wodurch die Fläche zweimal gelasert wird um das bestmögliche Ergebnis zu erhalten.
Grundsätzlich sollte man aber solche Flächen vermeiden, da diese nie komplett gleichmäßig frei gelasert werden können.

 !! WICHTIG: BEI DER ERZEUGUNG DER PDF DATEI DIE SCHRIFTEN UNBEDINGT IN KURVEN UMWANDELN. !!
Übersicht der Anforderungen hier klicken

• Ausgangsübertrager 125A1A / 022640 Push-Pull
• für Deluxe, Deluxe Reverb
• Pri: 6,600 Ohm / CT
• Sec: 4, 8, 16 Ohm
• Power: 20 Watt

Dateien:

• Datenblatt

• 1x Innen- und 1x Außengewinde
• Gewindemaß: M4
• Außengewinde: 8.0 mm
• Innengewinde: 8.0 mm
• Material: Stahl, verzinkt
• Länge: 15 mm

• Kontakte: vergoldet
• Anschlussart: Lötkontakte
• Farbe: schwarz
• Kabeldurchmesser: 7 mm
• Gehäuse: Stahl

Das TRICONE® MKII ist ein flexibles Kabel für Gitarre bzw. Keyboard und für den Livemusiker, Studiokeyboarder und den Homerecorder gleichwohl interessant. Es ist aufgrund des ordentlichen Adernquerschnitts von 0,22 mm² und den feinen Einzellitzen von 0,10 mm vor Kabelbruch gefeit und überzeugt durch hohe Biegezyklen. Es ist sehr robust, leicht trommelbar und dazu noch erstaunlich preisgünstig.
Beim Verarbeiten sollte man beachten, dass der leitende Schirm (schwarzer PVC-Schlauch) auf der Isolation entfernt wird, damit dieser keinen Kontakt zum Innenleiter erhält.

TRICONE® ist ein geschütztes und eingetragenes Markenzeichen der Firma SOMMER CABLE GmbH.

• Sehr robust durch hohen Adernquerschnitt und feine Cu-Einzellitzen
• Gute elektrische Werte durch Isolation aus Skin PE
• 100 % geschirmt durch doppelte Schirmung (Cu-Wendel + leitendem Karbonschirm)
• Hohe Anzahl von Biegezyklen

• Zuverlässiges Kabel für Liveanwendungen (Gitarre und Keyboard)
• Günstiges Line- bzw. Patchkabel für den Homerecorder

• Aufbau LI2Y(LS)DY1x0,22mm²
• Mantel, Durchmesser PVC 5,9 mm
• AWG 24
• Innenleiter 1 x 0,22 mm²
• Cu-Litze per Ader 28 x 0,10 mm
• Leiterisolation Skin PE 1,8 mm
• Abschirmung Cu-Wendelschirm + Semiconductor
• Bedeckung, opt. 100 %
• Temperaturbereich min. -20 °C
• Temperaturbereich max. 70 °C
• Brandlast je m 0,26 kWh
• Farbe: rot
• Gewicht bei 1 m 42 g

• Kapazität Ader/Schirm bei 1 m < 85 pF
• Leiterwiderstand bei 1 km < 90 Ohm
• Isolationswiderstand bei 1 km > 1 GOhm
