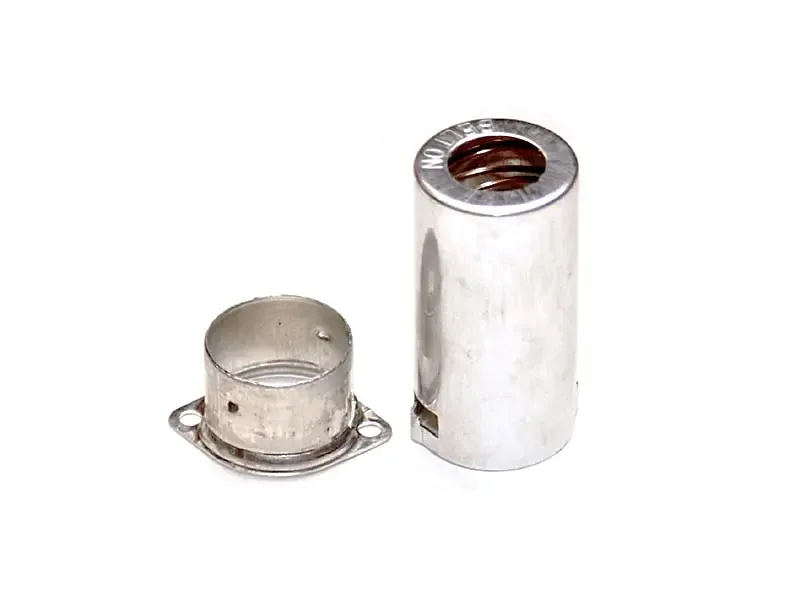

Belton Abschirmbecher silber, medium 50-26

• Ausführung: High quality Micalex Sockel
• Chassis Montage
• Anschlüsse: Lötanschlüsse
• für Röhrentyp: 12AX7, 12AT7, 12AU7, EL84, EZ81, EL844 etc.

• Typ: Noval Sockel Belton VT9-ST-C
• Ausführung: Chassis Montage
• Anschlüsse: Lötanschlüsse
• für Röhrentyp: 12AX7, 12AT7, 12AU7, EL84,
•   EZ81, EL844 etc.

• Glasfaserverstärkter PPS Körper, braun
• Ausführung: High quality Micalex Sockel
• Chassis Montage VON INNEN
• Anschlüsse: Lötanschlüsse
• für Röhrentyp: 12AX7, 12AT7, 12AU7, EL84, EZ81, EL844 etc.

• Glasfaserverstärkter PPS Körper, schwarz
• Ausführung: High quality Micalex Sockel
• Chassis Montage
• Anschlüsse: Lötanschlüsse
• für Röhrentyp: 12AX7, 12AT7, 12AU7, EL84, EZ81, EL844 etc.

• Ausführung: High quality Micalex Sockel
• Chassis Montage
• Anschlüsse: Lötanschlüsse
• für Röhrentyp: 12AX7, 12AT7, 12AU7, EL84, EZ81, EL844 etc.

• Typ: Noval Sockel Belton VT9-ST-C
• Ausführung: Chassis Montage
• Anschlüsse: Lötanschlüsse
• für Röhrentyp: 12AX7, 12AT7, 12AU7, EL84,
•   EZ81, EL844 etc.

TT-Chassis Fender Style 5E3
Größe: 369 x 67 x 106 mm (B x H x T)
Beschriftung: Standby - Fuse - ON - Tone - Volume - Bright - Normal

Hinweis:
Die Hammond Netztrafos 290AEX / 291AEX passen nicht auf dieses Gehäuse. Statt dessen den Hammond Netztrafo 290BEX oder 291BEX verwenden. Diese haben zwar eine 10 V höhere Anodenspannung und einen zusätzlichen Bias Abgriff, aber das ist kein Problem!

• Material: Phenolic
• Achse: 6 - 6,3 mm
• Größe: 19 x 14,5 mm
• Befestigung: Befestigungsschraube Innensechskant

Custom Shop Faceplate aus Transply, lasergraviert

• Max Breite: 600 mm
• Material:
  • 1,5 mm Transply alle Farben mit #C
  • 0,8 mm Transply alle Farben mit #D
• Arbeitsfläche: siehe Auswahlliste
• Farben: siehe Auswahlliste
• Gravur: Ja
• Schneiden: Ja
• Auflösung: max.500 dpi
• Bearbeitung: Laser

Wichtig:

• Blenden die Copyright-geschützte Elemente wie z.B. Logos enthalten können nicht produziert werden !
• Minimale Größe einer Blende: 5 x 5 cm
• Kleiner Objekte sollten zu einer größeren Blende verbunden werden beispielsweise durch Verbindungsstege, ansonsten könne diese Verloren gehen. Beispiel: bei einem ausgeschnitten Schriftzug den i-Punkt mit dem restlichen Schriftzug verbinden.
• Minimaler Abstand zwischen zwei Blenden: 3 mm
• Bitmaps (mit Inkscape): Es sollten nach Möglichkeit KEINE Bitmaps verwendet werden, da dies immer wieder zu Problemen führt zum Beispiel bei der Erstellung der PDFs oder der Qualität des fertigen Produktes. Bitmaps sollten immer in Vektorgrafiken konvertiert werden bevor diese dann in das Layout eingelesen werden. Es gibt zahlreiche Online-Konverter welche Bitmaps (PNG, JPG etc.) nach SVG konvertieren.

Und so funktioniert's
zuerst die Dokus und Anleitungen auf unseren LaserShop-Seiten beachten !
a) Die benötigte Größe, Material und Farbkombination auswählen
Tipp ! Auf einer Arbeitsfläche können auch mehrere Objekte platziert werden, wodurch eine wirtschaftliche Materialverwendung und Auftragsbearbeitung möglich ist.
Beispiel: zwei Blenden mit der Größe 55 x 490 mm (Vorder- und Rückseite) können auf der Arbeitsfläche H2 mit den Maßen 150 x 600  platziert und beauftragt werden.
Diese Anordnungen und Optimierungen müssen in den angelieferten Daten vorhanden sein.
b) Bestellung über den Online-Shop abschicken
c) Die Daten nach unseren Vorgaben aufbereiten und die CHECKLISTE ABARBEITEN. Die fertigen Daten können dann weiter unten auf der Seite direkt hochgeladen oder nach Abschluss der Bestellung per E-Mail (info at tube-town.de) an uns geschickt werden.
d) Fertig.

Hinweis zu "Blenden pro Platte"
Entspricht der Anzahl der Einzelnen Blenden oder Logos die sich auf einer Platte befinden. Je mehr Blenden sich auf einer Platte befinden, desto länger ist die Laufzeit und die Handhabung. Maximal 40 Blenden pro Platte sind möglich.

Hinweis zu "Logo-Option"
Wenn in den Daten große, zusammenhängende Flächen vorhanden sind die komplett frei gelasert werden müssen (oft zu sehen bei Blenden für Boden-Effekte), dann sollte man diese Option wählen wodurch die Fläche zweimal gelasert wird um das bestmögliche Ergebnis zu erhalten.
Grundsätzlich sollte man aber solche Flächen vermeiden, da diese nie komplett gleichmäßig frei gelasert werden können.

 !! WICHTIG: BEI DER ERZEUGUNG DER PDF DATEI DIE SCHRIFTEN UNBEDINGT IN KURVEN UMWANDELN. !!
Übersicht der Anforderungen hier klicken

Die Signalleuchten für Frontplatteneinbau sind für Schraubbefestigung mit einer empfohlenen Einbaubohrung von Ø6mm ausgelegt. Die Fassungen sind mit Außen- oder Innenreflektor lieferbar. Der Steckeinsatz ist lösbar. Lieferung inklusive Scheibe und Sechskantmutter.

• Typ: Miniatur-Kippschalter mit Metallhebel
• Ausführung: 2-Pol Wechsler, EIN-AUS-EIN
• Schaltleistung: 3 A / 250 VAC, 6 A / 125 VAC
• Hebel: Metall (rot)
• Einbau Ø: 6 mm
• Anschlussart: Lötanschluss

• Typ: Miniatur-Kippschalter mit Metallhebel
• Ausführung: 1-Pol Wechsler, EIN-AUS-EIN
• Schaltleistung: 3 A / 250 VAC, 6 A / 125 VAC
• Hebel: Metall
• Einbau Ø: 6 mm
• Anschlussart: Lötanschluss

Der G12Q basiert auf der großen Popularität das G12C und zeichnet sich durch ein natürliches, vintage-ähnliches Break-Up aus ohne Einbußen bei der Klarheit des Tons.
Mit einem 20-Oz-Magneten und einer 1-Zoll-Schwingspule erzeugt der G12Q einen klassischen amerikanischen Klang und wird insbesondere für 5E3-typische Schaltungen empfohlen.

Thiele-Small Parameters

• Resonant Frequency (Fs):91.91 Hz
• DC Resistance (Re): 7.70 Ohm
• Coil Inductance (Le): 0.26 mH
• Mechanical Q (Qms): 20.75
• Electromagnetic Q (Qes): 2.64
• Total Q (Qts): 2.35
• Compliance Equiv. Vol. (Vas): 22.17 cu ft
• Mech. Compliance of Susp. (Cms): 0.12 mm/N
• BL Product (BL): 6.57 T-M
• Diaphragm Mass Inc. Airload (Mms): 25.71 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 95.92 db

Dieses Stromkabel mit abgewinkeltem Schutzkontaktstecker (Typ F, CEE 7/7) und losen Kabelenden eignet sich ideal zum Konfektionieren. Es verfügt über offene Enden mit angepressten Aderendhülsen.

• Anschluss: Schutzkontaktstecker (Typ F, CEE 7/7) zu losen Kabelenden
• Max. Strombelastbarkeit: 10 A
• Betriebsspannung: 250 V (AC)
• Kabellänge: 2 m
• Innenleiter, Aderquerschnitt: 0.75 mm²
• Leitungstypenkurzzeichen: H05-VV-F3G
• Farbe: Schwarz
• Kennzeichnungen: CE

Metalloxidschicht-Widerstand, schwer entflammbar

• Nennleistung: 1 W
• Nennspannung: 500 V RMS
• Toleranz: +/- 5%
• Betriebstermperatur: -55° C...200° C
• Sehr kleine Bauform !
• Größe: 6,3 x 2,4 mm
