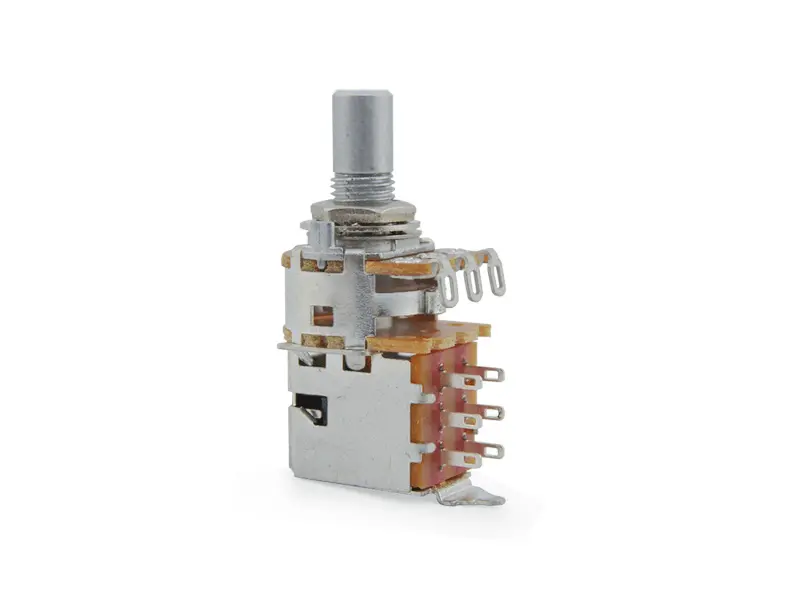

Alpha Potentiometer 1 MOhm log / 16 mm / DPDT Push-Pull

• Größe: M7 x 0,75 mm
• Preis pro Mutter

CERAMIC Vintage

Die JENSEN® "C" Serie ist mit keramischen Magneten ausgestattet und wurde entwickelt als preisgünstigere Alternative zur AlNiCo Serie. Es werden die gleichen Membranen und Schwingspulen verwendet wie bei der P-Serie und dadurch ein ähnlicher Klangcharakter erzielt, aber zu einem deutlich günstigeren Preis.

Technische Daten:

• Größe: 10"
• Impedanz: 8 Ohm
• Leistung (RMS): 35 W
• Sensitivity @ 1 W, 1 m: 95,2 dB
• Resonanz Frequenz  fs: 96 Hz

Dateien:

• Datenblatt

Metalloxidschicht-Widerstand, schwer entflammbar

• Nennleistung: 1 W
• Nennspannung: 500 V RMS
• Toleranz: +/- 5%
• Betriebstermperatur: -55° C...200° C
• Sehr kleine Bauform !
• Größe: 6,3 x 2,4 mm

Carbon Film Widerstände
Geringes Grundrauschen, hohe Leistung, kleine Bauform
Nennbelastbarkeit: 1 Watt
Spannung: 500 V normal / 1000 V Überlast
Axiale Anschlüsse
-55° C - 155° C
12 * 5 mm
RoHS

TT-Chassis Aluminium - Typ 001 - Baisc

• Größe: (Marshall Small Size)
  • Länge: 430 mm
  • Tiefe: 170 mm
  • Höhe: 65 mm
• Material: 2 mm Aluminium
• Befestigung: mit Käfigmuttern (nicht enthalten)
• OHNE AUSSCHNITTE
• Made in Germany

Dateien

• Datenblatt - Stand 2019 (PDF)
• Vorlage für Faceplate Rückseite (PDF)

Custom Shop Faceplate, Acryl Reverse, lasergraviert
Bei diesem Material wird die gravierte Fläche transparent und muss dann mit Farbe ausgelegt werden. Gleicher Aufbau wie die ProReverse Blende aber mit einer glänzenden Oberfläche. Sieht sehr edel aus.

• Material: 1,5 mm Acryl Reverse - GLÄNZEND
• Arbeitsfläche: siehe Auswahlliste
• Farben: siehe Auswahlliste
• Gravur: Ja
• Schneiden: Ja
• Auflösung: max. 500 dpi
• Bearbeitung: Laser

Wichtig:

• Blenden die Copyright-geschützte Elemente wie z.B. Logos enthalten können nicht produziert werden !
• Minimale Größe einer Blende: 5 x 5 cm
• Kleiner Objekte sollten zu einer größeren Blende verbunden werden beispielsweise durch Verbindungsstege, ansonsten könne diese Verloren gehen. Beispiel: bei einem ausgeschnitten Schriftzug den i-Punkt mit dem restlichen Schriftzug verbinden.
• Minimaler Abstand zwischen zwei Blenden: 3 mm
• Bitmaps (mit Inkscape): Es sollten nach Möglichkeit KEINE Bitmaps verwendet werden, da dies immer wieder zu Problemen führt zum Beispiel bei der Erstellung der PDFs oder der Qualität des fertigen Produktes. Bitmaps sollten immer in Vektorgrafiken konvertiert werden bevor diese dann in das Layout eingelesen werden. Es gibt zahlreiche Online-Konverter welche Bitmaps (PNG, JPG etc.) nach SVG konvertieren.

Und so funktioniert's
zuerst die Dokus und Anleitungen auf unseren   LaserShop-Seiten beachten !

a) Die benötigte Größe, Material und Farbkombination auswählen
Tipp ! Auf einer Arbeitsfläche können auch mehrere Objekte platziert werden, wodurch eine wirtschaftliche Materialverwendung und Auftragsbearbeitung möglich ist.
Beispiel: zwei Blenden mit der Größe 55 x 490 mm (Vorder- und Rückseite) können auf der Arbeitsfläche H2 mit den Maßen 150 x 600  platziert und beauftragt werden.
Diese Anordnungen und Optimierungen müssen in den angelieferten Daten vorhanden sein.
b) Bestellung über den Online-Shop abschicken
c) Die Daten nach unseren Vorgaben aufbereiten und die CHECKLISTE ABARBEITEN. Die fertigen Daten können dann weiter unten auf der Seite direkt hochgeladen oder nach Abschluss der Bestellung per E-Mail (info at tube-town.de) an uns geschickt werden.
d) Fertig.

Hinweis zu "Blenden pro Platte"
Entspricht der Anzahl der Einzelnen Blenden oder Logos die sich auf einer Platte befinden. Je mehr Blenden sich auf einer Platte befinden, desto länger ist die Laufzeit und die Handhabung. Maximal 40 Blenden pro Platte sind möglich.

Hinweis zu "Logo-Option"
Wenn in den Daten große, zusammenhängende Flächen vorhanden sind die komplett frei gelasert werden müssen (oft zu sehen bei Blenden für Boden-Effekte), dann sollte man diese Option wählen wodurch die Fläche zweimal gelasert wird um das bestmögliche Ergebnis zu erhalten.
Grundsätzlich sollte man aber solche Flächen vermeiden, da diese nie komplett gleichmäßig frei gelasert werden können.

 !! WICHTIG: BEI DER ERZEUGUNG DER PDF DATEI DIE SCHRIFTEN UNBEDINGT IN KURVEN UMWANDELN. !!
Übersicht der Anforderungen hier klicken

• Anwendungsbeispiel: Wahlschalter für Spannung oder Impedanz
• 1-polig / 3 Positionen
• 6A @ 125 VAC
• 3A @ 250 VAC
• Lötanschluss
• Größe: 28 mm x 39,5 mm
• Bohrung Montage: 10,5 mm
• Achse: Durchmesser 6 mm, D-Shaft
