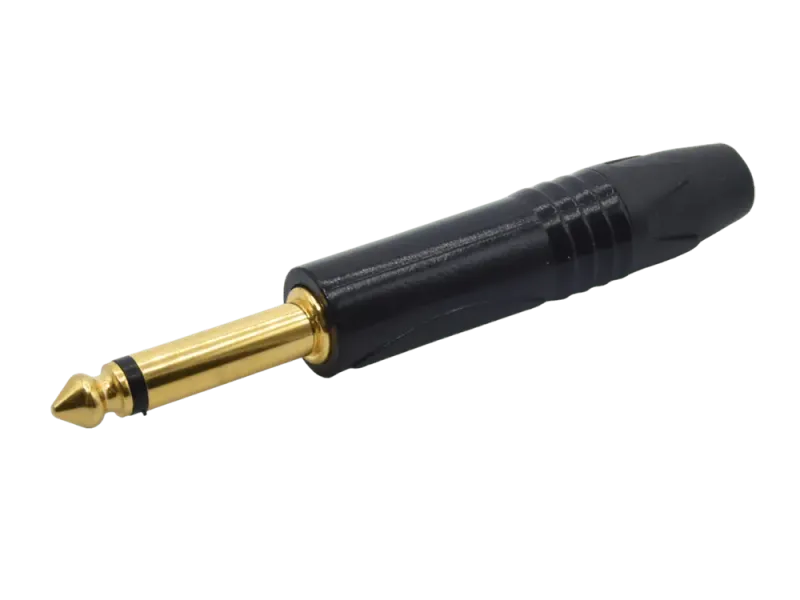

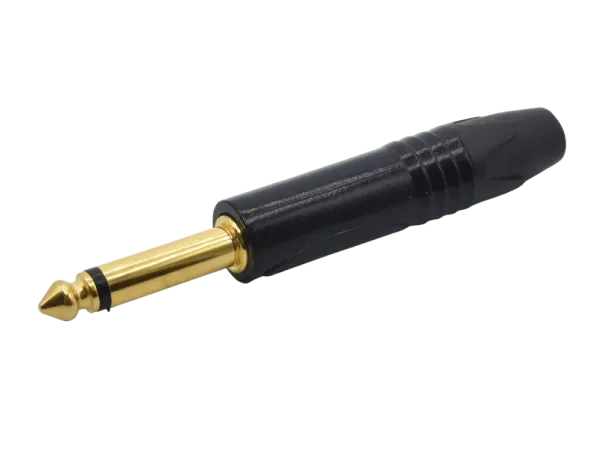

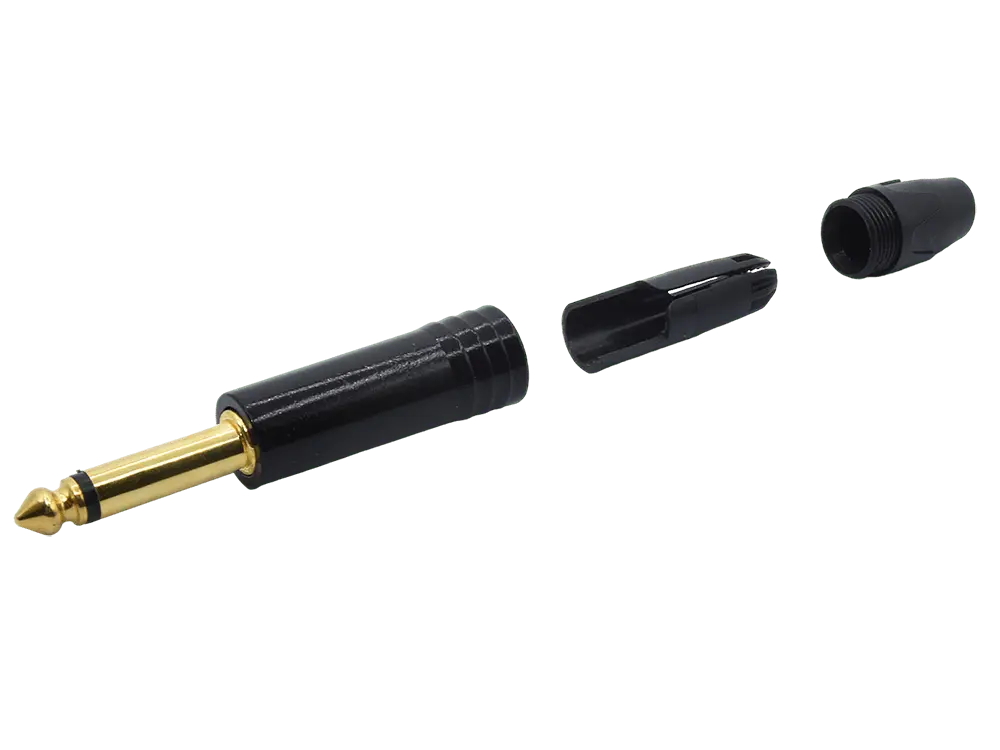

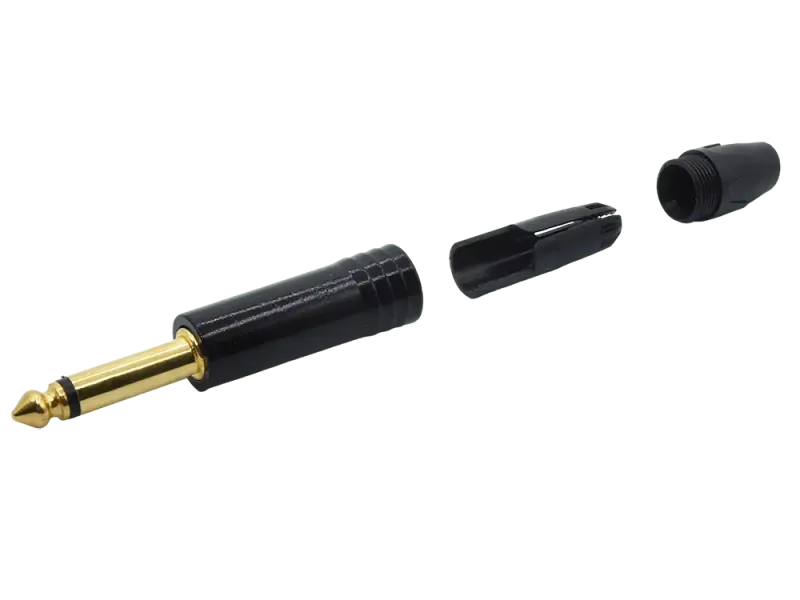

Adam Hall 6,3 mm (1/4") Klinkenstecker, mono, schwarz, vergoldet

Bausatz eines Messadapters für die indirekte Messung des Ruhestroms durch eine Röhre. Der Adapter wird zwischen Röhre und Sockel gesteckt und an ein handelsübliches Voltmeter (nicht im Lieferumfang enthalten) angeschlossen. Auf hohe Güte des Messgerätes sowie ausreichend geladene Batterien achten!

Die Messung des Ruhestroms erfolgt indirekt über einen im Adapter integrierten Messwiderstand. Die Vorteile dieser Messmethode sind ungefährliche Spannungen an den Messsteckern, welche sich im mV Bereich befinden, sowie kurze Wege für den Strom, da dieser nicht über die Messleitungen durch das Messgerät geführt werden muss (wie bei vielen Messadaptern aus fernöstlicher Fertigung üblich). Dadurch kommt es auch nicht zu einem Oszillieren (Aufschwingen) des Verstärkers und damit einhergehenden möglichen Beschädigungen an den Röhren oder dem Gerät selbst.

Vorgehen bei der Messung

Widerstandswert des Adapters, samt Messleitung ermitteln. Hierfür den Adapter am Messgerät anschließen, aber noch nicht zwischen Röhren und Verstärker stecken. Am Messgerät den Messbereich Ohm auswählen und den gemessenen Wert notieren. z.B. 1,1 Ohm.

Zur Messung den Adapter zwischen Röhre und stromlosen Verstärker stecken und am Messgerät anschließen, Messbereich mV auswählen und dann den Verstärker einschalten. Wenn der Verstärker einen stabilen Betriebszustand erreicht hat, den ermittelten Wert in mV vom Messgerät ablesen und anhand dem Ohmschen Gesetz den Ruhestrom errechnen.

Hinweis: Dieser Adapter kann nicht verwendet werden, wenn zusätzliche Röhrenhalterungen montiert sind. Diese müssen vor der Verwendung des Messadapters demontiert und nach der Vermessung wieder angebracht werden.

Beispiel:
Messwert = 47 mV, Widerstandswert des Adapters 1,1 Ohm
Formel (I = U/R) oder in diesem Fall:
Ruhestrom (in A) = Messwert (Spannung in V) / Messwert (Widerstand in Ohm)
0,047 V / 1,1 Ohm = 0,042 A bzw. 42 mA.

Dieser Messadapter ist für alle Röhren des Typs EL34, 6L6, 6550, KT88, 6V6, 6CA7 und andere Röhren mit dem gleichen Pin-Layout geeignet.

Achtung Hochspannung! Messungen und Arbeiten an Röhrenverstärkern sollten nur von fachkundigen Personen durchgeführt werden.

Dateien

• Datenblatt

Dämpfer für Verstärkerröhren, hergestellt aus Silikon. Hilft bei der Reduzierung von Störgeräuschen, die mechanischen Ursprungs sind, wie zum Beispiel "Klappern" oder "Scheppern". Kann aber eine schlechte Röhre nicht in eine gute Röhre verwandeln!
Um eine höhere Dämpfung zu erreichen sollten mehrere Dämpfer pro Röhre verwendet werden.

• Innendurchmesser ca. 34 mm
• Preis pro Dämpfer

Hinweis: Die Glaskolben von Röhren können unterschiedliche Durchmesser aufweisen daher VOR der Bestellung den genauen Durchmesser der vorhandenen Röhren prüfen und mit dem Durchmesser des Dämpfers vergleichen um sicher zu gehen, dass der Dämpfer auch passt.

Cliff 11607 Klinkenbuchse

• Klinkenbuchse, mono
• geschaltet
• Kontakte vergoldet
• für Chassismontage, 4 Lötanschlüsse
• für 6,3 mm Klinkenstecker

Dateien

• Datenblatt

Universelles Stromkabel mit Kaltgerätebuchse und Schutzkontaktstecker
Dieses Kaltgeräte-Anschlusskabel ist universell einsetzbar. Es eignet sich ideal zum Ersetzen eines alten oder defekten Kaltgerätekabels.

Technische Daten:

• Anschlüsse: Schutzkontaktstecker (Typ F, CEE 7/7) und Gerätebuchse C13 (Kaltgeräteanschluss)
• Leistung: max. Strombelastbarkeit 10 A, Betriebsspannung 250 V (AC)
• Kabel: Leitungstypenkurzzeichen H05-VV-F3G, Kabellänge 1.8 m, Innenleiter 0.75 mm²
• Allgemein: Farbe schwarz, Kennzeichnungen CE, WEEE, Verpackungstyp Retail Polybag

Wasserbasierender Tolex-Kleber, 500 ml

Anwendung
der Kleber muss sowohl auf der Holz als auch auf dem Tolex aufgetragen werden.
Nach einer Ablüftzeit von ca. 30 min kann dann das Tolex auf das zu beziehende Holz aufgeklebt werden.

Und wieviel Kleber benötigt man ?
Die 500 ml Dose reicht für gut 2 m² bei doppeltem Auftrag, 4,6 m² einfach

Hinweis
Zur Steigerung der Klebekraft empfiehlt es sich den Kleber auf dem Tolex nach dem Ablüften ein zweites mal auf zu tragen.

Dateien:

• Sicherheitsdatenblatt

Cliff 1166 Klinkenbuchse

• Klinkenbuchse, mono
• geschaltet
• für Leiterplattenmontage
• für 6,3 mm Klinkenstecker
• Wird u.a verwendet in verschiedenen Marshall Verstärkern oder als Ersatzbuchse bei JCM 900 Boxen.

Dateien

• Datenblatt

6.35 mm Mono Klinkenbuchse, schaltbar, mit Chromhülse, horizontale Leiterplatten-Version mit geraden Pins, Montagemutter inklusive

• Breites Gehäuse und extrem langlebige Kontakte
• Passend für alle Mono Plugs gemäss EIA RS-453 (A-Gauge)

Dateien:

• Datenblatt



• Typ: Chickenhead
• Material: Phenolic
• Achse: 6 - 6,3 mm
• Größe: 32 x 13,7 mm
• Befestigung: Befestigungsschraube

• Schutzgitter, schwarz
• Größe: ca. 660 x 150 mm
• Maschenweite: 12 x 6 x 1 x 0,5 mm - angewalzt auf 1,1 mm
• Nettogewicht: ca. 150 g

• Typ: Schalter
• Ausführung: 1-Pol EIN - EIN
• Einbau Ø: 12 mm
• Anschlussart: Lötanschluss
• Schaltleistung: 2 A / 250 VAC

Wo rohe Kräfte sinnvoll walten...

sind Beschaller am Werk und die gehen nicht gerade zimperlich mit den Leitungen um. Kein Problem für unsere robustes Meridian Mobile SP215. Diese robuste Leitung ist speziell für Lautsprecher gedacht und erfüllt hierbei alle speziellen technischen Anforderungen. Sauerstoffarme Cu-Litzen sorgen für besseren Klang und längere Lebensdauer. Alle PVC-Ausführungen sind leicht trommelbar.

DIE VORTEILE:

•     Flexibel und leicht trommelbar
•     Klein im Durchmesser
•     Sehr langlebig durch die Verwendung von speziellen Mantel-Mischungen
•     Günstiger Preis

DIE ANWENDUNG:

•     Beschallungsanlagen aller Art
•     Für die ELA-Technik
•     Verkabelung von HiFi-Systemen

TECHNISCHE DATEN:

• Aufbau (2LIY1,50mm²)Y
• Durchmesser 6,8 mm
• AWG 16
• Anzahl Leiter 2 x 1,5 mm²
• Material Mantel, Isolation PVC
• Cu-Litze per Ader 84 x 0,15 mm
• Leiterisolation, Durchmesser 2,62 mm
• Temperaturbereich min. -30 °C
• Temperaturbereich max. 70 °C
• Brandlast je m 0,28 kWh
• Gewicht bei 1 m 78 g
• Farbe schwarz

ELEKTRISCHE DATEN:

• Kapazität Ader/Ader bei 1 m 150 pF
• Leiterwiderstand bei 1 km < 13 Ohm
• Isolationswiderstand bei 1 km > 5 MOhm

Kippschalter mit Metallhebel

• Ausführung: 3-Pol Wechsler, EIN-AUS-EIN
• Einbau-Ø: 6,2 mm
• Schaltleistung: 2A / 250 VAC, 5A / 125 VAC
• Hebel: Metall
• Anschlussart: Lötanschluss
